申请日2016.03.21
公开(公告)日2016.08.03
IPC分类号C12G3/12
摘要
一种废水循环利用的节能不锈钢蒸酒设备，主要包括底锅、酒甑、甑盖、过汽管、冰缸、冷凝器和接酒桶;酒甑和冰缸内均设有一层真空绝热板A、B;冰缸上一侧下部设有热水管，另一侧上部设有冷水管，冷水管上设有一抽水电机，热水管出口和冷水管进口均设于废水池内;接酒桶上设有加强筋。本实用新型减设了保温沙，对酒甑和冰缸的维护更加便利;增设了真空绝热板，由于真空绝热板是由填充芯材与真空保护表层复合而成，它有效地避免空气对流引起的热传递，因此导热系数可大幅度降低，小于0.003w/m.k，并且不含有任何ODS材料，具有环保和高效节能的特性，是目前世界上最先进的高效保温材料，对人体无害。

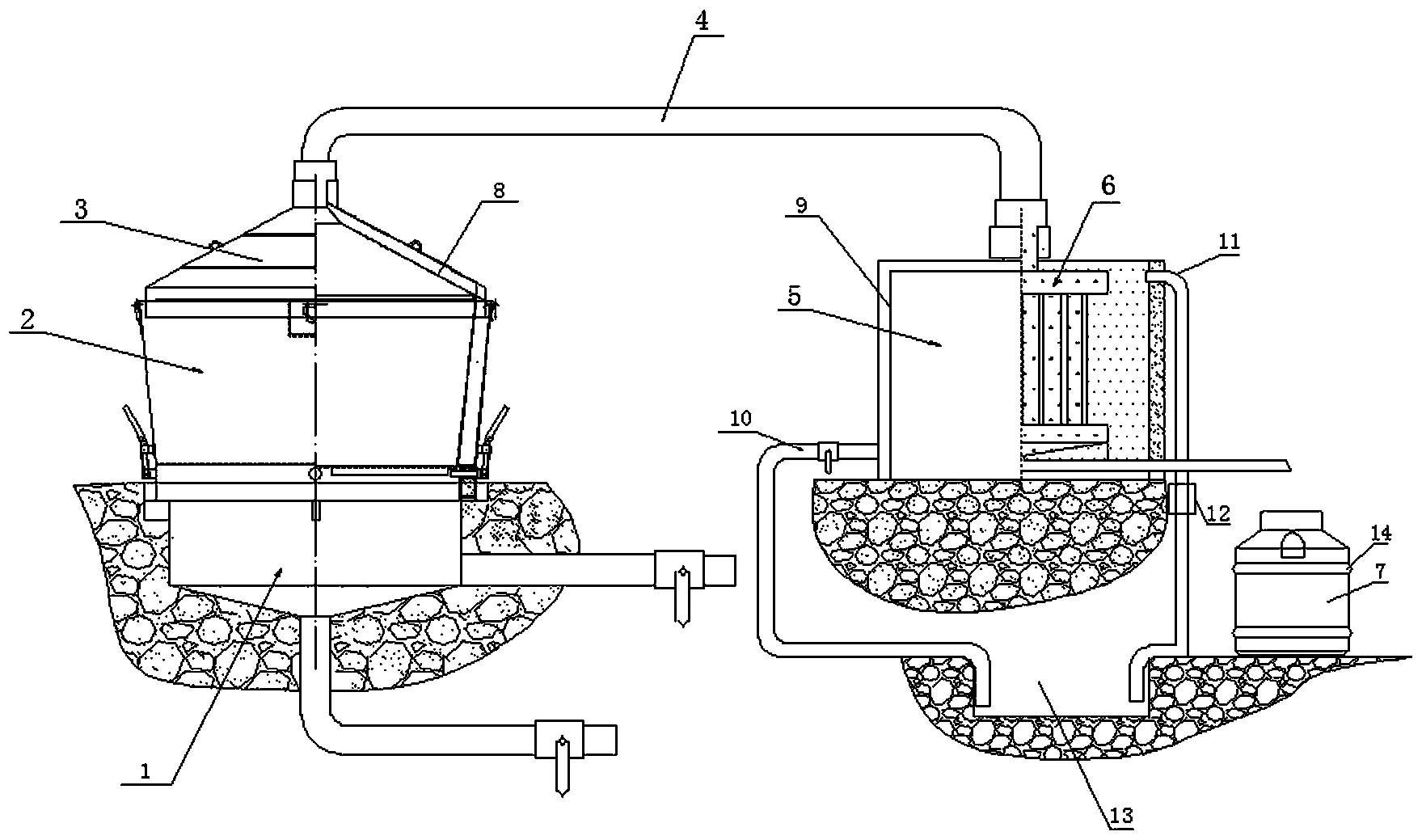

摘要附图
权利要求书
1.一种废水循环利用的节能不锈钢蒸酒设备，主要包括底锅(1)、酒甑(2)、甑盖(3)、过汽管(4)、冰缸(5)、冷凝器(6)和接酒桶(7);其特征在于：所述酒甑(2)内设有一层真空绝热板A(8);所述冰缸(5)内设有一层真空绝热板B(9);冰缸(5)上一侧下部设有热水管(10)，另一侧上部设有冷水管(11)，冷水管(11)上设有一抽水电机(12);所述热水管(10)出口和冷水管(11)进口均设于废水池(13)内;所述接酒桶(7)上设有加强筋(14)。
2.根据权利要求1所述的一种废水循环利用的节能不锈钢蒸酒设备，其特征在于：所述底锅(1)、酒甑(2)、甑盖(3)、过汽管(4)、冰缸(5)、冷凝器(6)和接酒桶(7)材质均为不锈钢。
说明书
一种废水循环利用的节能不锈钢蒸酒设备
技术领域
本实用新型涉及一种蒸酒设备,尤其涉及一种废水循环利用的节能不锈钢蒸酒设备,属于酿酒设备制造技术领域。
背景技术
中国专利号2012204535632，名称为：一种蒸酒设备，主要包括底锅、酒甑、甑盖、过汽管、冰缸、冷凝器和接酒桶;冰缸上设有热水管出口，冷水管进口和接酒管出口;所述底锅上部设有密封水槽A，底锅一侧设有蒸汽管闸门，底锅底部设有排污管闸阀，所述酒甑采用内外层结构制成，内外层内设有保温沙，酒甑上部设有酒甑吊钩和密封水槽B，下部设有手柄和抽销，酒甑底部为活动甑面，其下方设有一甑面架子，其上设有甑面转轴;所述甑盖上设有甑盖吊钩，甑盖顶部设有密封水槽C;所述冰缸采用内外层结构制成，内外层内设有保温沙B;所述冷凝器顶部设有密封水槽D，冷凝器由两个以上的双层冷凝管构成;所述过汽管两端分别设置于密封水槽C和密封水槽D内。
其存在以下缺陷:1、由于酒甑和冰缸均采用内外层结构制成，内外层内设有保温沙，二者在运输、安装过程中容易损坏，造成保温沙的流失;如果在使用过程中岀现漏孔，水就会浸入保温沙内,保温沙发生膨胀,造成酒甑和冰缸变形,甚至产生裂缝，维修非常困难;2、蒸酒废水不能二次利用，污染环境;3、接酒桶桶体不牢固，在搬运过程中容易变形。
实用新型内容
本实用新型的目的是为了克服现有技术中存在的问题，从而提供一种废水循环利用的节能不锈钢蒸酒设备。
为了达到上述目的，本实用新型采用如下技术方案。
一种废水循环利用的节能不锈钢蒸酒设备，主要包括底锅、酒甑、甑盖、过汽管、冰缸、冷凝器和接酒桶;所述酒甑内设有一层真空绝热板A;所述冰缸内设有一层真空绝热板B;冰缸上一侧下部设有热水管，另一侧上部设有冷水管，冷水管上设有一抽水电机;所述热水管的出口和冷水管的进口均设于废水池内;所述接酒桶上设有加强筋。
采用上述技术方案的有益效果是：
1、与现有技术相比，本实用新型减设了保温沙，对酒甑和冰缸的维护更加便利。
2、与现有技术相比，本实用新型增设了真空绝热板，由于真空绝热板是由填充芯材与真空保护表层复合而成，它有效地避免空气对流引起的热传递，因此导热系数可大幅度降低，小于0.003w/m.k，并且不含有任何ODS材料，具有环保和高效节能的特性，是目前世界上最先进的高效保温材料，对人体无害
