申请日2016.03.21
公开(公告)日2016.08.03
IPC分类号C02F9/14; C02F103/36
摘要
本实用新型公开了一种炼油厂废水回用组合装置，包括高含盐废水处理系统和低含盐废水处理系统，高含盐废水处理系统包括依次连接的第一均质调解罐、第一隔油池、第一气浮池、厌氧池、第一好氧池、沉淀池、臭氧处理单元和曝气生物滤池，曝气生物滤池与水外排管线连接;低含盐废水处理系统包括与低含盐废水管线连接的第二均质调解罐，第二均质调解罐通过管线依次连接有第二隔油池、第二气浮池、第二好氧池、超滤处理单元和反渗透单元，反渗透单元与锅炉给水管线连接;超滤处理单元和反渗透单元与厌氧池连接。既能实现臭氧系统去除COD的作用，又实现了降低中水中盐含量的作用，工艺简单、造价低廉、占地面积小、维护容易、安全性好，环保节能。

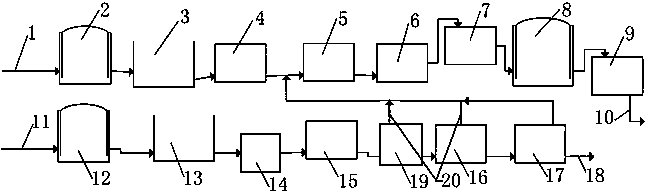

摘要附图
权利要求书
1.炼油厂废水回用组合装置，包括高含盐废水处理系统和低含盐废水处理系统，其特征在于：所述高含盐废水处理系统包括与高含盐废水管线连接的第一均质调解罐，所述第一均质调解罐的出口端通过管线依次连接有第一隔油池、第一气浮池、厌氧池、第一好氧池、沉淀池、臭氧处理单元和曝气生物滤池，所述曝气生物滤池的出口端与水外排管线连接;
所述低含盐废水处理系统包括与低含盐废水管线连接的第二均质调解罐，所述第二均质调解罐的出口端通过管线依次连接有第二隔油池、第二气浮池、第二好氧池、超滤处理单元和反渗透单元，所述反渗透单元的出口端与锅炉给水管线连接;
所述超滤处理单元和反渗透单元的高盐水出口端分别通过管线与厌氧池入口连接。
2.根据权利要求1所述的炼油厂废水回用组合装置，其特征在于：所述第一气浮池为加强型涡凹气浮池，所述第二气浮池为回流加压溶气气浮池。
3.根据权利要求1所述的炼油厂废水回用组合装置，其特征在于：所述超滤处理单元与第二好氧池之间的管线上设有多介质过滤器。
4.根据权利要求3所述的炼油厂废水回用组合装置，其特征在于：所述多介质过滤器和超滤处理单元分别连接有与厌氧池前的入口管线连接的反冲洗管线。
说明书
炼油厂废水回用组合装置
技术领域
本实用新型涉及废水处理设备领域，具体涉及一种炼油厂废水回用组合装置。
背景技术
目前，石化行业的一次水供应已成为装置运行及企业发展后续项目建设的瓶颈问题。由于生产工艺中的各环节的用水水质标准不一，因此将某些环节的水经过适当的处理后重复利用或用于其它对水质要求不高的环节中，是解决供水现状的一种捷径。
发明内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种结构合理，既实现臭氧系统去除COD的作用，又实现了降低中水中盐含量的作用，工艺简单、造价相对低廉、占地面积小、维护容易、安全性好，环保节能的炼油厂废水回用组合装置。
其技术方案是：炼油厂废水回用组合装置，包括高含盐废水处理系统和低含盐废水处理系统，所述高含盐废水处理系统包括与高含盐废水管线连接的第一均质调解罐，所述第一均质调解罐的出口端通过管线依次连接有第一隔油池、第一气浮池、厌氧池、第一好氧池、沉淀池、臭氧处理单元和曝气生物滤池，所述曝气生物滤池的出口端与水外排管线连接;
所述低含盐废水处理系统包括与低含盐废水管线连接的第二均质调解罐，所述第二均质调解罐的出口端通过管线依次连接有第二隔油池、第二气浮池、第二好氧池、超滤处理单元和反渗透单元，所述反渗透单元的出口端与锅炉给水管线连接;
所述超滤处理单元和反渗透单元的高盐水出口端分别通过管线与厌氧池入口连接。
所述第一气浮池为加强型涡凹气浮池，所述第二气浮池为回流加压溶气气浮池。
所述多介质过滤器和超滤处理单元分别连接有与厌氧池前的入口管线连接的反冲洗管线。
所述超滤处理单元与第二好氧池之间的管线上设有多介质过滤器。
本实用新型与现有技术相比较，具有以下优点：结构合理，既能实现臭氧系统去除COD的作用，又实现了降低中水中盐含量的作用，工艺简单、造价相对低廉、占地面积小、维护容易、安全性好，环保节能。
