申请日2016.03.18
公开(公告)日2016.08.03
IPC分类号C02F3/02
摘要
一种污水处理脉冲式曝气头，包括自振腔体、碰撞锥体、进气嘴和出气嘴;碰撞锥体设置在自振腔体内，碰撞锥体与进气嘴相对的一端呈锥形，进气嘴连接在自振腔体的一端;出气嘴通过螺纹连接在自振腔体的另一端并与碰撞锥体连接在一起。该曝气头结构简单，可通过调整进气嘴与碰撞锥体之间的距离，改变有效腔长，以此改变曝气自激脉冲射流的射流频率，产生低压自激脉冲空气射流，通过射流的反复聚散振荡可有效的分解污水中聚团颗粒，使其细化，并且使污水高效混合传质，提高处理效果。
权利要求书
1.一种污水处理脉冲式曝气头，包括自振腔体、碰撞锥体、进气嘴和出气嘴;其特征是：碰撞锥体设置在自振腔体内，碰撞锥体与进气嘴相对的一端呈锥形，进气嘴连接在自振腔体的一端;出气嘴通过螺纹连接在自振腔体的另一端并与碰撞锥体连接在一起。
2.根据权利要求1所述的污水处理脉冲式曝气头，其特征是：所述碰撞锥体的锥角A为90度-120度。
3.根据权利要求1所述的污水处理脉冲式曝气头，其特征是：所述碰撞锥体与自振腔体之间设置有密封圈。
4.根据权利要求1所述的污水处理脉冲式曝气头，其特征是：所述出气嘴上设置有锁紧螺母。
说明书
一种污水处理脉冲式曝气头
技术领域
本实用新型涉及一种用于污水好氧处理过程中进行曝气的曝气头，属于曝气装置技术领域。
背景技术
废水净化处理过程中，特别是好氧处理过程中，需要向废水中输入空气，以便向微生物提供有氧环境。常用的设施就是曝气器，目前各种曝气器的曝气量是一定的，不能调节，且经常堵塞，这是由于有氧条件下微生物繁殖很快，曝气器的孔眼常常会因为微生物的聚集而被堵塞，使出气量大大减少，因而需要定期进行清洗。
中国专利文献CN104192982A公开的一种《无需额外动力的MBR脉冲曝气装置及设有该装置的曝气系统》，该MBR脉冲曝气装置包括壳体和密度大于水的储气沉浮罐，壳体内设有容纳并供储气沉浮罐往复沉浮的滑槽，储气沉浮罐的内部形成空腔，空腔的底端敞口，壳体的底部设有向空腔内供气的进气管，壳体的顶部侧壁设有至少一个出气管，储气沉浮罐的顶部侧壁设有内置阀门且与出气管对应的出气口，阀门当储气沉浮罐出气口到达对应出气管的位置时可导通空腔和出气管。
CN202988832U公开的《脉冲曝气装置》，包括从外到内依次设置的气体收集杯、集气罩和进气管;气体收集杯和所述集气罩均为开口容器，气体收集杯的开口和所述集气罩的开口同向设置;气体收集杯的底部设置有排气口;气体收集杯、集气罩及进气管之间的空间形成曲折的气体通道;进气管内部与排气口通过气体通道连通。
上述两种脉冲曝气装置虽然都能实现脉冲曝气，但是结构相对复杂，运行不便。
实用新型内容
针对现有曝气装置存在的不足，本实用新型提供一种结构简单、射流频率可调、能够产生低压大流量曝气的污水处理脉冲式曝气头。
本实用新型的污水处理脉冲式曝气头，采用以下技术方案：

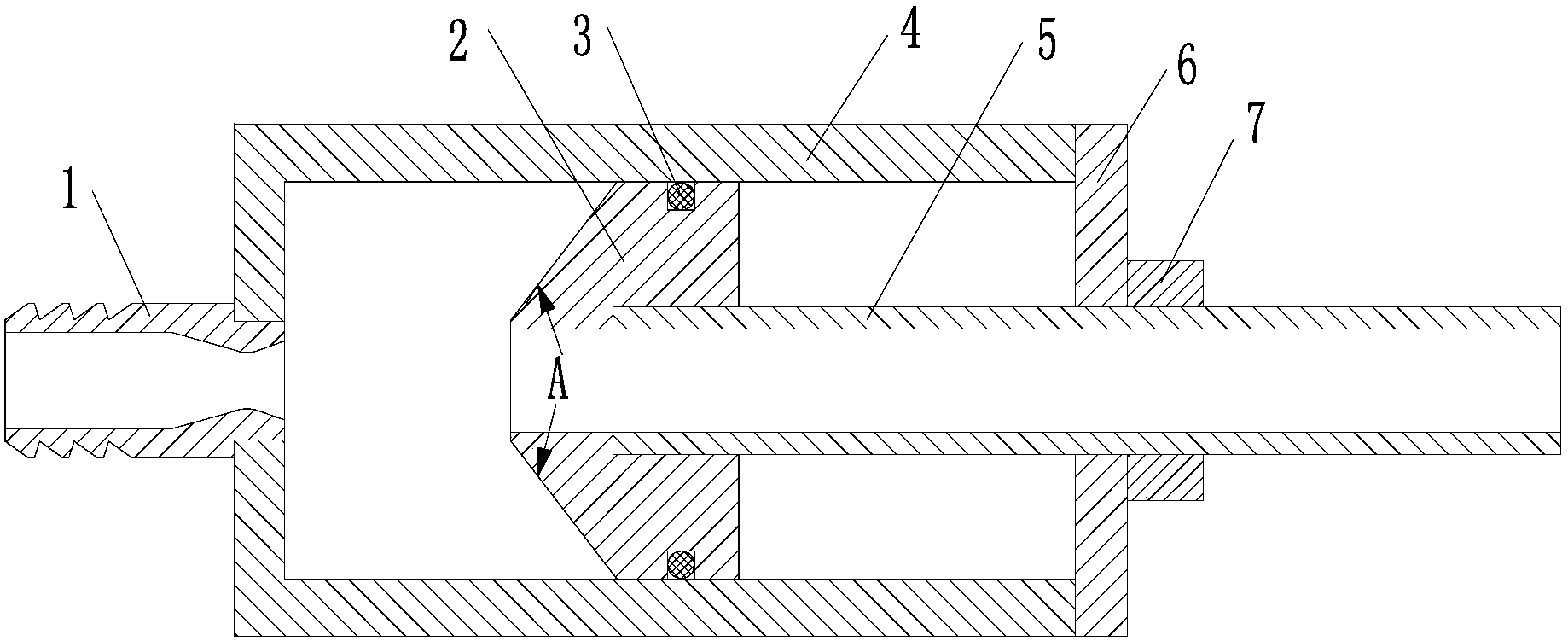

该曝气头，包括自振腔体、碰撞锥体、进气嘴和出气嘴;碰撞锥体设置在自振腔体内，碰撞锥体与进气嘴相对的一端呈锥形，进气嘴连接在自振腔体的一端;出气嘴通过螺纹连接在自振腔体的另一端并与碰撞锥体连接在一起。
所述碰撞锥体的锥角A为90度-120度。
所述碰撞锥体与自振腔体之间设置有密封圈，以防止气流进入碰撞锥体非有效腔长的空腔之中。
所述出气嘴上设置有锁紧螺母。
上述曝气头应用时，通过转动出气嘴使碰撞锥体在自振腔体内移动调整碰撞锥体在自振腔体内的位置，以改变进气嘴与碰撞锥体之间的距离(有效腔长)。进气嘴与外部的进气管或曝气泵连接，高速气流进入自振腔体与碰撞锥体发生碰撞，由于不稳定剪切层的存在会形成轴对称的涡环结构，随着涡环压力的不断变化，形成空化脉冲射流，并通过出气嘴射出，产生低压自激脉冲空气射流。
本实用新型结构简单，可通过调整进气嘴与碰撞锥体之间的距离，改变有效腔长，以此改变曝气自激脉冲射流的射流频率，产生低压自激脉冲空气射流，通过射流的反复聚散振荡可有效的分解污水中聚团颗粒，使其细化，并且使污水高效混合传质，提高处理效果。
