申请日2016.04.01
公开(公告)日2016.08.31
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种化工污水多级处理回收装置，包括污水管、污水处理罐、处理室盖、排污管、回收罐和水泵;所述污水管设置在污水处理罐的左端面中上部;所述污水处理罐设置在排污管的侧上方;所述污水处理罐设置有一级处理室、二级处理室、三级处理室和清水室;所述一级处理室设置在污水处理罐的左侧;所述一级处理室设置有导向板、活性炭和第一排污口;所述导向板设置在一级处理室顶部污水管的右侧且与污水处理罐焊接;所述活性炭设置在一级处理室的右侧;一级处理室用于除去污水中颗粒较大的杂物;二级处理室用于除去污水中颗粒较小的杂物;三级处理室用于处理污水中的重金属离子等。
权利要求书
1.一种化工污水多级处理回收装置，包括污水管、污水处理罐、处理室盖、排污管、回收罐和水泵;其特征在于，所述污水管设置在污水处理罐的左端面中上部;所述污水处理罐设置在排污管的侧上方;所述污水处理罐设置有一级处理室、二级处理室、三级处理室和清水室;所述一级处理室设置在污水处理罐的左侧;所述一级处理室设置有导向板、活性炭和第一排污口;所述导向板设置在一级处理室顶部污水管的右侧且与污水处理罐焊接;所述活性炭设置在一级处理室的右侧;所述第一排污口设置有第一阀门;所述第一阀门设置在第一排污口上;所述二级处理室设置在一级处理室的右侧;所述二级处理室设置有第二排污口和过滤网;所述第二排污口设置有第二阀门;所述第二阀门设置在第二排污口上;所述过滤网设置在二级处理室的右侧;所述三级处理室设置在二级处理室的右侧;所述三级处理室设置有第三排污口和离子交换膜;所述第三排污口设置在三级处理室的底部离子交换膜的左侧，第三排污口的直径小于第二排污口下部内径;所述第三排污口设置有第三阀门;所述第三阀门设置在第三排污口上;所述离子交换膜设置在三级处理室的右侧;所述清水室设置在三级处理室的右侧;所述清水室设置有清水管和输水管;所述清水管设置在清水室的内部，且竖直放置与清水室底部部分接触;所述输水管设置在清水管的右侧;所述回收罐设置在污水处理罐的右下方;所述回收罐设置有抽水管、过滤网、离子交换膜、清洁阀和第四排污口;所述抽水管设置在离子交换膜内部;所述过滤网设置在离子交换膜的下方;所述离子交换膜设置在回收罐的左上角;所述清洁阀设置在回收罐的右上角;所述第四排污口设置在回收罐的右下角，第四排污口的内径大于第一排污口上部外径;所述第四排污口设置有第四阀门;所述第四阀门设置在第四排污口上;所述水泵设置在回收罐的顶部外壁上且与回收罐焊接。
2.根据权利要求1所述的化工污水多级处理回收装置，其特征在于，所述第一排污口设置在一级处理室的底部活性炭的左侧，第一排污口下部内径大于污水管的内径。
3.根据权利要求1所述的化工污水多级处理回收装置，其特征在于，所述第二排污口设置在二级处理室的底部过滤网的左侧，第二排污口上部外径小于第一排污口的下部内径。
4.根据权利要求1所述的化工污水多级处理回收装置，其特征在于，所述处理室盖设置在污水处理罐的顶部外壁中线上且一级处理室、二级处理室、三级处理室的处理室盖对齐设计。
5.根据权利要求1所述的化工污水多级处理回收装置，其特征在于，所述排污管设置在第一排污口、第二排污口、第三排污口的下方且连通。
说明书
一种化工污水多级处理回收装置
技术领域
本实用新型涉及一种化工设备，具体是一种化工污水多级处理回收装置。
背景技术
随着我国经济的迅速发展, 人口的增加, 人民生活水平的逐步提高, 工业化和城市化步伐的加快, 用水量急剧增加, 污水排放量也相应增加, 加剧了淡水资源的短缺和水环境的污染, 使地表水, 尤其是城市河流水水质逐年变差, 水质恶化失去了水源水的利用价值;由于无法彻底分离水和沉淀物，排放的污水排放量很大，同时用水量也很大，从而影响生产的成本，会对环境造成新污染。
实用新型内容
本实用新型的目的在于提供一种化工污水多级处理回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

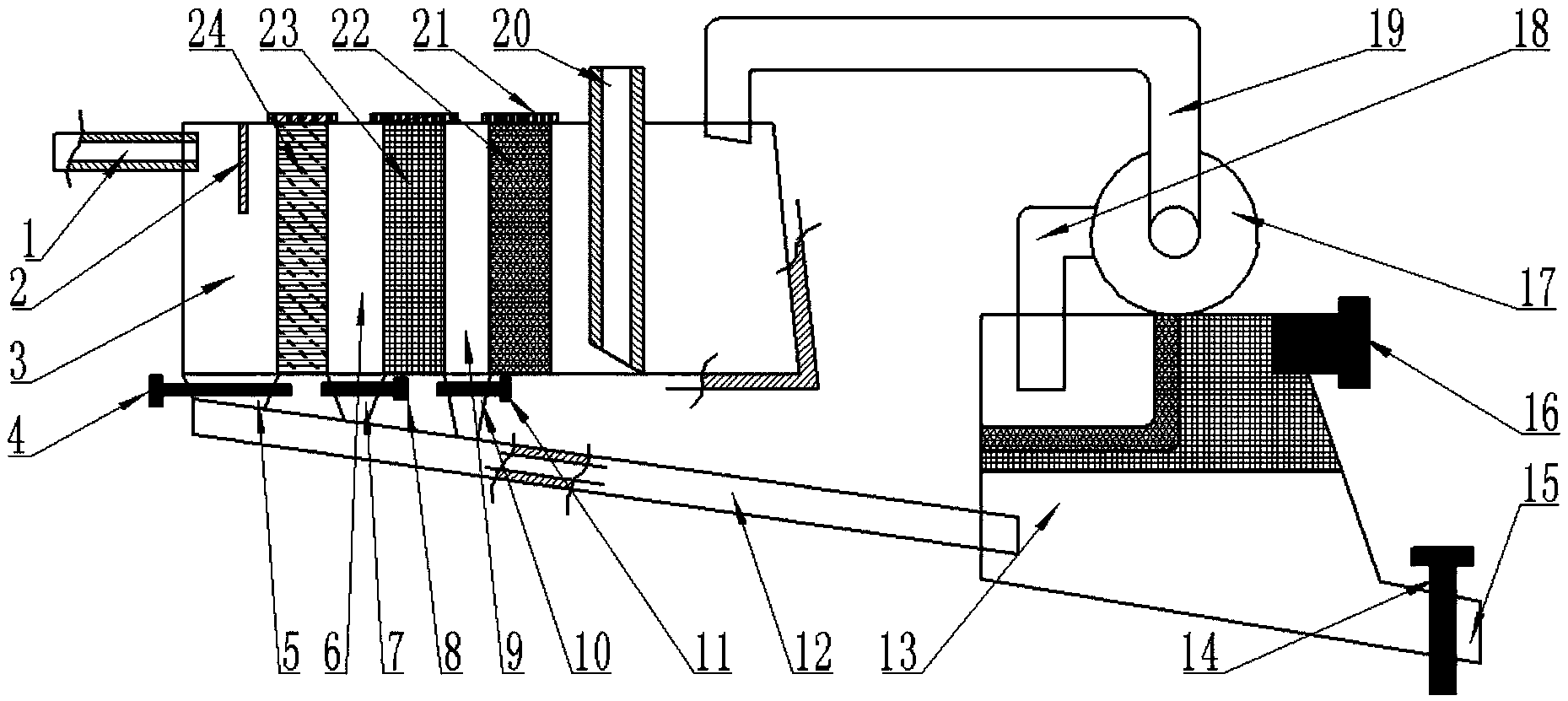

一种化工污水多级处理回收装置，包括污水管、污水处理罐、处理室盖、排污管、回收罐和水泵;所述污水管设置在污水处理罐的左端面中上部;所述污水处理罐设置在排污管的侧上方;所述污水处理罐设置有一级处理室、二级处理室、三级处理室和清水室;所述一级处理室设置在污水处理罐的左侧;所述一级处理室设置有导向板、活性炭和第一排污口;所述导向板设置在一级处理室顶部污水管的右侧且与污水处理罐焊接;所述活性炭设置在一级处理室的右侧;所述第一排污口设置有第一阀门;所述第一阀门设置在第一排污口上;所述二级处理室设置在一级处理室的右侧;所述二级处理室设置有第二排污口和过滤网;所述第二排污口设置有第二阀门;所述第二阀门设置在第二排污口上;所述过滤网设置在二级处理室的右侧;所述三级处理室设置在二级处理室的右侧;所述三级处理室设置有第三排污口和离子交换膜;所述第三排污口设置在三级处理室的底部离子交换膜的左侧，第三排污口的直径小于第二排污口下部内径;所述第三排污口设置有第三阀门;所述第三阀门设置在第三排污口上;所述离子交换膜设置在三级处理室的右侧;所述清水室设置在三级处理室的右侧;所述清水室设置有清水管和输水管;所述清水管设置在清水室的内部，且竖直放置与清水室底部部分接触;所述输水管设置在清水管的右侧;所述回收罐设置在污水处理罐的右下方;所述回收罐设置有抽水管、过滤网、离子交换膜、清洁阀和第四排污口;所述抽水管设置在离子交换膜内部;所述过滤网设置在离子交换膜的下方;所述离子交换膜设置在回收罐的左上角;所述清洁阀设置在回收罐的右上角;所述第四排污口设置在回收罐的右下角，第四排污口的内径大于第一排污口上部外径;所述第四排污口设置有第四阀门;所述第四阀门设置在第四排污口上;所述水泵设置在回收罐的顶部外壁上且与回收罐焊接。
作为本实用新型进一步的方案：所述第一排污口设置在一级处理室的底部活性炭的左侧，第一排污口下部内径大于污水管的内径。
作为本实用新型进一步的方案：所述第二排污口设置在二级处理室的底部过滤网的左侧，第二排污口上部外径小于第一排污口的下部内径。
作为本实用新型进一步的方案：所述处理室盖设置在污水处理罐的顶部外壁中线上且一级处理室、二级处理室、三级处理室的处理室盖对齐设计。
作为本实用新型再进一步的方案：所述排污管设置在第一排污口、第二排污口、第三排污口的下方且连通。
与现有技术相比，本实用新型的有益效果是：
本实用新型的污水管用于输送污水进入污水处理罐，污水处理罐用于处理化工污水和装储清水;一级处理室用于除去污水中颗粒较大的杂物，导向板用于防止污水直接冲击活性炭，起到缓冲作用;活性炭用于吸附污水中的杂物，使杂物沉淀;第一排污口用于排出沉淀物，第一阀门用于控制第一排污口的开通与关闭;二级处理室用于除去污水中颗粒较小的杂物，第二排污口用于排出颗粒较小的杂物;第二阀门用于控制第二排污口的打开与关闭，过滤网用于阻止污水中的颗粒较小的杂物通过，从而积聚沉淀;三级处理室用于处理污水中的重金属离子等，第三排污口用于排出离子化合反应聚合沉淀物;第三阀门用于控制第三排污口的开通和关闭，离子交换膜用于使较干净污水中的有毒重金属离子发生化学反应，从而沉淀排出;清水室用于储存清水，清水管用于抽取清水，输水管用于运送回收的清水进入清水室;处理室盖用于清洁、更换活性炭、过滤网和离子交换膜;排污管用于运送夹杂污水的沉淀物进入回收罐，回收罐用于回收清水;抽水管用于抽取清水运送回清水室，过滤网用于除去杂质;离子交换膜用于除去有毒重金属离子，清洁阀用于清洁过滤网和离子交换膜;第四排污口用于排出回收罐内的杂物，第四阀门用于控制第四排污口的打开与关闭;水泵用于将回收罐内的清水泵送到清水室内。
