申请日2016.03.18
公开(公告)日2016.05.11
IPC分类号B01F7/22; B01F15/02; C02F11/14
摘要
本发明公开了一种PAM与浓缩污泥强制搅拌装置，包括搅拌罐，所述搅拌罐包括罐体，所述罐体内安装有搅拌装置;所述罐体的底部设置有浓缩污泥进口，所述罐体的内侧壁上设置有PAM药液导流管，所述PAM药液导流管的上端为PAM药液入口且靠近所述罐体顶端，所述PAM药液导流管的下端为PAM药液出口且靠近所述罐体底端;所述罐体的上部设置有混凝液出口。从搅拌罐底部进入的浓缩污泥与从PAM药液导流管来的PAM药液能够在第一时间内相遇，并通过搅拌装置强制搅拌实现快速混凝，混合效果好，避免了管道混合器混凝效果差及输送管道的堵塞且难以清理的问题，结构设计合理，操作维护方便。
权利要求书
1.PAM与浓缩污泥强制搅拌装置，包括搅拌罐，其特征在于：所述搅拌罐包括罐体，所述罐体内安装有搅拌装置;所述罐体的底部设置有浓缩污泥进口，所述罐体的内侧壁上设置有PAM药液导流管，所述PAM药液导流管的上端为PAM药液入口且靠近所述罐体顶端，所述PAM药液导流管的下端为PAM药液出口且靠近所述罐体底端;所述罐体的上部设置有混凝液出口。

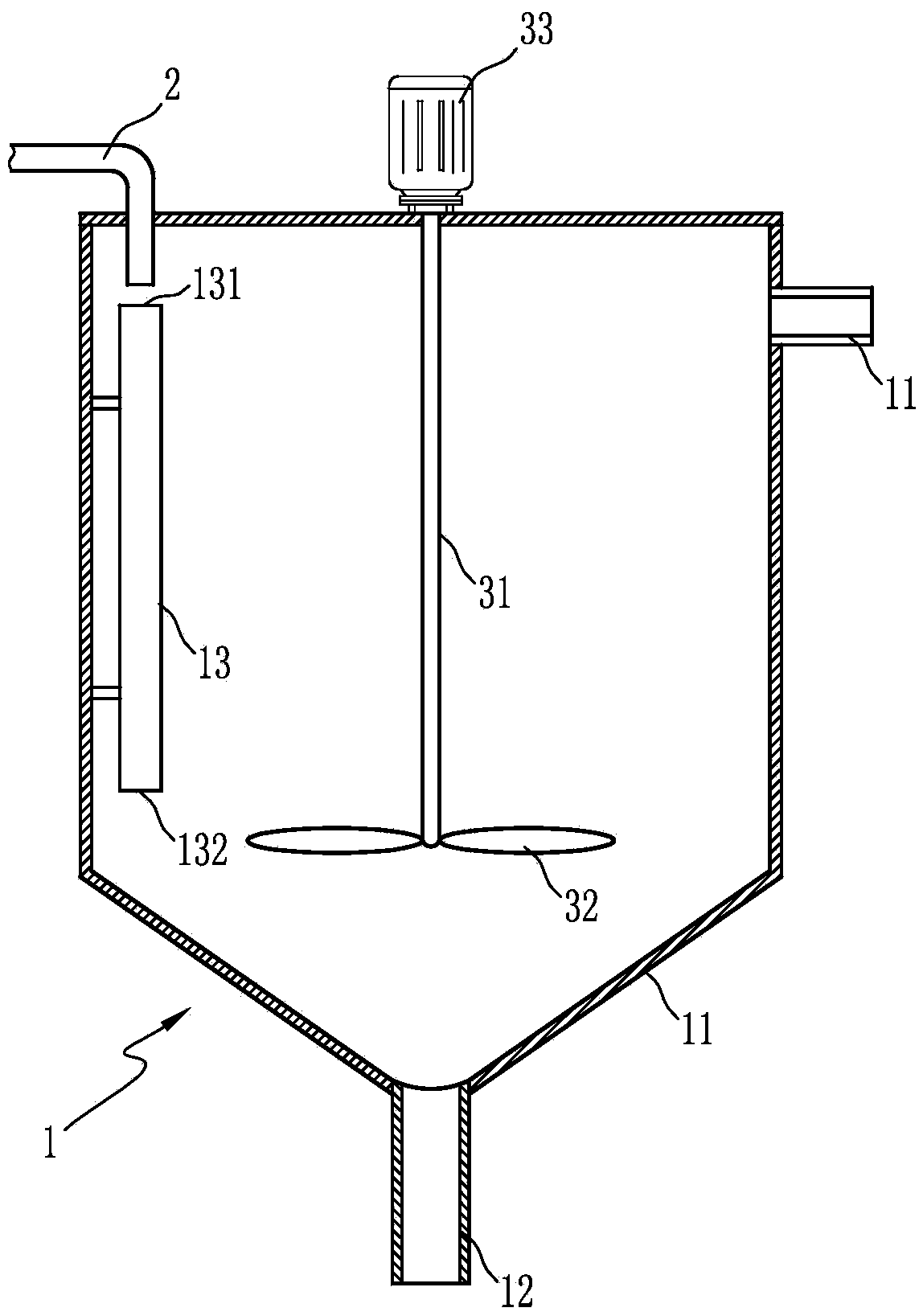

2.如权利要求1所述的PAM与浓缩污泥强制搅拌装置，其特征在于：所述搅拌装置包括设置于所述罐体内的搅拌轴，所述搅拌轴底端安装有搅拌叶，所述搅拌轴顶端连接驱动电机。
3.如权利要求1或2所述的PAM与浓缩污泥强制搅拌装置，其特征在于：所述PAM药液导流管的上端设置有PAM药液输送管。
说明书
PAM与浓缩污泥强制搅拌装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种PAM与浓缩污泥强制搅拌装置。
背景技术
聚丙烯酰胺简称PAM，是一种高分子絮凝剂，主要用于污泥脱水用絮凝剂，它能够在泥水中将颗粒物快速地结成体积较大的絮团,便于污泥的泥水分离。
在定量、恒压理想状态下，采用管道混合器将PAM与浓缩污泥混合后能够得到较为理想的脱泥效果。而实际运行中，进泥量、进泥浓度是一个动态变化过程，并且污泥中含有大量纤维(或毛发)，长期运行会导致管道混合效果严重下降，甚至堵塞，并且很难清理。
发明内容
本发明所要解决的技术问题是提供一种能够使PAM与浓缩污泥在第一时间内相遇，通过搅拌器强制搅拌实现快速混凝，从而避免管道混合器混凝效果差及输送管道的堵塞且难清理问题的PAM与浓缩污泥强制搅拌装置。
为解决上述技术问题，本发明的技术方案是：PAM与浓缩污泥强制搅拌装置，包括搅拌罐，所述搅拌罐包括罐体，所述罐体内安装有搅拌装置;所述罐体的底部设置有浓缩污泥进口，所述罐体的内侧壁上设置有PAM药液导流管，所述PAM药液导流管的上端为PAM药液入口且靠近所述罐体顶端，所述PAM药液导流管的下端为PAM药液出口且靠近所述罐体底端;所述罐体的上部设置有混凝液出口。
作为优选的技术方案，所述搅拌装置包括设置于所述罐体内的搅拌轴，所述搅拌轴底端安装有搅拌叶，所述搅拌轴顶端连接驱动电机。
作为优选的技术方案，所述PAM药液导流管的上端设置有PAM药液输送管。
由于采用了上述技术方案，PAM与浓缩污泥强制搅拌装置，包括搅拌罐，所述搅拌罐包括罐体，所述罐体内安装有搅拌装置;所述罐体的底部设置有浓 缩污泥进口，所述罐体的内侧壁上设置有PAM药液导流管，所述PAM药液导流管的上端为PAM药液入口且靠近所述罐体顶端，所述PAM药液导流管的下端为PAM药液出口且靠近所述罐体底端;所述罐体的上部设置有混凝液出口;本发明具有以下有益效果：从搅拌罐底部进入的浓缩污泥与从PAM药液导流管来的PAM药液能够在第一时间内相遇，并通过搅拌装置强制搅拌实现快速混凝，混合效果好，避免了管道混合器混凝效果差及输送管道的堵塞且难以清理的问题，结构设计合理，操作维护方便。
