申请日2016.03.18
公开(公告)日2016.05.11
IPC分类号C02F9/14
摘要
本发明属于污水处理技术领域，具体公开了一种TMP污水处理方法，同时还公开了该方法采用的污水处理系统。该污水处理系统包括水解调节池，水解调节池后依次串设一级厌氧载体流化床、二级厌氧载体流化床、好氧载体流化床，好氧载体流化床之后依次串设斜管沉淀池和溶气气浮机;二级厌氧载体流化床的出口与水解调节池连接;二级厌氧载体流化床具有自循环系统;斜管沉淀池的出口与好氧载体流化床连接。本发明TMP污水处理方法，建立了42m3/h的大循环，配合120m3/h的二级厌氧载体流化床自循环，强化了整体的处理效果，斜管沉淀池提升了沉降的效果，溶气气浮机回收载体并保证出水清澈，最终实现了出水的达标排放。
权利要求书
1.一种TMP污水处理系统，其特征在于，包括水解调节池，所述水解调节池之后依次设置有一级厌氧载体流化床和二级厌氧载体流化床，所述一级厌氧载体流化床和二级厌氧载体流化床之间串设有缓冲池，所述二级厌氧载体流化床之后设置有好氧载体流化床，好氧载体流化床之后依次串设斜管沉淀池和溶气气浮机;
缓冲池的出口还通过管道与一级厌氧载体流化床连接;
二级厌氧载体流化床的出口通过污泥回流管道与水解调节池连接;
二级厌氧载体流化床具有自循环系统;
斜管沉淀池的出口通过污泥回流管道与好氧载体流化床连接。
2.根据权利要求1所述的TMP污水处理系统，其特征在于，所述水解调节池内设置有机械搅拌装置，所述水解调节池内还设置有微米载体。
3.根据权利要求1或2所述的TMP污水处理系统，其特征在于，所述一级厌氧载体流化床采用EGSB反应器。
4.根据权利要求3所述的TMP污水处理系统，其特征在于，所述二级厌氧载体流化床采用UASB反应器。
5.根据权利要求4所述的TMP污水处理系统，其特征在于，所述自循环系统包括一个连通管道，所述连通管道的两端分别与二级厌氧载体流化床连接，所述连通管道上设置有强制循环泵。
6.一种TMP污水处理方法，其特征在于，包括步骤：
S1、TMP污水进入水解调节池进行水解酸化处理;
S2、经水解酸化处理后的废水，进入一级厌氧载体流化床进行一级厌氧 处理;
S3、一级厌氧处理后的废水进入缓冲池，缓冲池出来的废水一部分进入二级厌氧载体流化床进行二级厌氧处理，一部分返回到一级厌氧载体流化床;
S4、废水在二级厌氧载体流化床内进行二级厌氧处理，处理合格后的废水进入好氧载体流化床进行好氧处理，二级厌氧载体流化床内的污泥通过污泥回流管道回流至水解调节池;
S5、经好氧处理后的废水，进入斜管沉淀池沉淀，斜管沉淀池内的污泥通过污泥回流管道回流至好氧载体流化床，经斜管沉淀池沉淀后的废水进入溶气气浮机，分离出浮渣，溶气气浮机出水进入清水池，处理完毕。
7.根据权利要求6所述的TMP污水处理方法，其特征在于，废水在二级厌氧载体流化床内进行二级厌氧处理时，废水通过自循环系统进行循环厌氧处理。
说明书
一种TMP污水处理方法及系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种TMP污水处理方法，同时还涉及一种TMP污水处理系统。
背景技术
三羟甲基丙烷(缩写为TMP)是一种具有重要工业价值的原料，用途广泛，主要用于醇酸树脂、聚氨酯、不饱和树脂、聚酯树脂、涂料等领域，三羟甲基丙烷也可用于合成航空润滑油、印刷油墨等，三羟甲基丙烷还可用作纺织助剂和聚氯乙烯树脂的热稳定剂。三羟甲基丙烷的工业生产工艺为：首先两分子的甲醛和正丁醛在强碱的催化下发生羟醛缩合，生成2，2-二羟甲基丁醛，然后在强碱的催化下，2，2-二羟甲基丁醛继续同甲醛发生康尼查罗反应，正丁醛被还原为三羟甲基丙烷，甲醛则被氧化为甲酸。
TMP生产系统主要产生的废水情况如下：精馏机液封槽排水，主要污染物异辛醇、甲缩醛、PMP、甲醇、甲醛，COD为5000mg/L;醇塔底部排水，主要污染物甲醇、甲醛，COD为5000mg/L;甲酸钠蒸发冷凝水，主要污染物小分子有机物，COD为4000mg/L;厂区内的其他排放水，主要污染物有机物，COD为5000mg/L。废水平均COD大于4100mg/L，合计水量14m3/h，B/C≥0.4。现有的污水处理系统处理能力不足，污水出水超标，导致TMP系统有1.5m3/h的含少量甲醛和甲酸钠的高浓度废水被送往造气夹套，对造气设备造成一定的影响。为使有机污水达标排放，需要对现有的污水处理系统进 行改造，使TMP生产系统产生的废水可以全部得以处理并实现达标排放。
发明内容
本发明的目的是提供一种TMP污水处理方法，TMP生产中产生的污水全部能进入系统处理，日处理水量达到360m3/d，出水达到《污水综合排放标准》(GB8978-1996)二级排放标准。
本发明的目的还在于提供一种TMP污水处理系统。

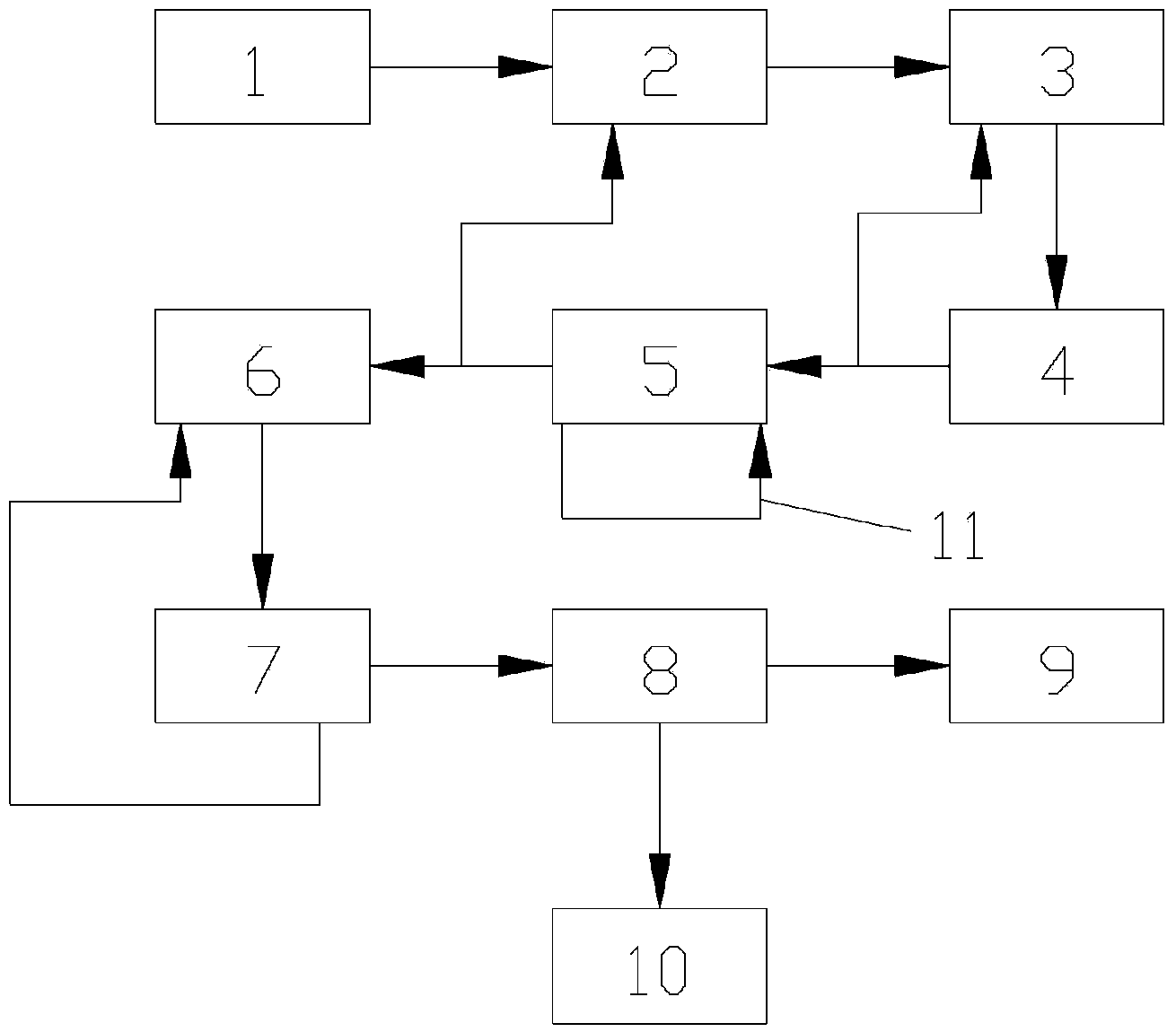

为了实现以上目的，本发明采用如下技术方案：一种TMP污水处理系统，包括水解调节池，所述水解调节池之后依次设置有一级厌氧载体流化床和二级厌氧载体流化床，所述一级厌氧载体流化床和二级厌氧载体流化床之间串设有缓冲池，所述二级厌氧载体流化床之后设置有好氧载体流化床，好氧载体流化床之后依次串设斜管沉淀池和溶气气浮机;
缓冲池的出口还通过管道与一级厌氧载体流化床连接;
二级厌氧载体流化床的出口通过污泥回流管道与水解调节池连接;
二级厌氧载体流化床具有自循环系统;
斜管沉淀池的出口通过污泥回流管道与好氧载体流化床连接。
优选的，所述水解调节池内设置有机械搅拌装置，所述水解调节池内还设置有微米载体。采用机械搅拌装置，可防止或减少甲醛溢出。
优选的，所述一级厌氧载体流化床采用EGSB反应器。
优选的，所述二级厌氧载体流化床采用UASB反应器。
优选的，所述自循环系统包括一个连通管道，所述连通管道的两端分别与二级厌氧载体流化床连接，所述连通管道上设置有强制循环泵。
本发明提供的一种TMP污水处理方法，包括步骤：
S1、TMP污水进入水解调节池进行水解酸化处理;
S2、经水解酸化处理后的废水，进入一级厌氧载体流化床进行一级厌氧处理;
S3、一级厌氧处理后的废水进入缓冲池，缓冲池出来的废水一部分进入二级厌氧载体流化床进行二级厌氧处理，一部分返回到一级厌氧载体流化床;
S4、废水在二级厌氧载体流化床内进行二级厌氧处理，处理合格后的废水进入好氧载体流化床进行好氧处理，二级厌氧载体流化床内的污泥通过污泥回流管道回流至水解调节池;
S5、经好氧处理后的废水，进入斜管沉淀池沉淀，斜管沉淀池内的污泥通过污泥回流管道回流至好氧载体流化床，经斜管沉淀池沉淀后的废水进入溶气气浮机，分离出浮渣，溶气气浮机出水进入清水池，处理完毕。
优选的，废水在二级厌氧载体流化床内进行二级厌氧处理时，废水通过自循环系统进行循环厌氧处理。
本发明提供的TMP污水处理方法，二级厌氧载体流化床内的污泥通过污泥回流管道回流至水解调节池，回流量为42m3/h，将水解调节池内的原水稀释，显著降低了甲醛的浓度;水解调节池内设置微米载体，并引入活性污泥，可以解决甲醛对操作人员眼睛的刺激性，部分解决甲醛的杀菌性;采用一级厌氧载体流化床和二级厌氧载体流化床串联的两级厌氧处理方法，之后串设好氧载体流化床，可以增加生物量，强化去除效果;二级厌氧载体流化床具有自循环系统，循环量为120m3/h，进一步增加生物量，强化去除效果;采用斜管沉淀池，强化固液分离效果;设置溶气气浮机，保证出水清澈，达标排放。
本发明TMP污水处理方法，建立了42m3/h的大循环，配合120m3/h的二级厌氧载体流化床自循环，强化了整体的处理效果，采用斜管沉淀池提升了沉降的效果，采用气浮装置溶气气浮机回收载体并保证出水清澈，最终实现了出水的达标排放。
本发明TMP污水处理方法，采用微米载体流化床工艺，在厌氧、好氧处理单元中都添加了微米载体，促使物理吸附和生物代谢过程同时进行，协同作用;有毒有害物吸附于微米载体上，能够“缓冲”废水中有毒有机物的毒性，从而减轻其对生物系统的不利影响;微生物降解微米载体吸附的COD，不能被降解的COD也被微米载体吸附;具有耐冲击负荷，提高难生物降解有机物去除能力，具有较好的脱色效果，同时具有改善活性污泥的沉淀性能、减少或抑制污泥膨胀等作用，没有臭气问题，系统出水无气味，且色度低。其中的微米载体购自中化节能环保控股北京有限公司。
采用本发明提供的TMP污水处理方法，TMP生产中产生的污水全部能进入系统处理，日处理水量达到360m3/d，出水达到《污水综合排放标准》(GB8978-1996)二级排放标准，出水水质指标具体如下：
污染物种类pHCODcrBOD<sub>5</sub>石油类NH<sub>3</sub>-N污染物浓度6～9≤120≤30≤10≤25
