申请日2016.03.29
公开(公告)日2016.08.17
IPC分类号C02F1/46
摘要
污水排放瞬间杀菌设备，属于污水净化处理技术领域。由底座的上平面经杀菌变压器与电流控制箱连接固定，杀菌池的一侧与左绝缘架板连接固定，杀菌池的另一侧与右绝缘架板连接固定。左绝缘架板的内平面中段与左极板连接固定，右绝缘架板的内平面中段与右极板连接固定，杀菌池的一端设有开孔与排水出口管道连接固定，杀菌池的另一端设有开孔与排水入口管道连接固定。本实用新型主要用于各食品企业的污水处理与净化排放、医院的污水处理与净化排放、各有污水企业的污水处理与净化排放、各居民生活区的污水处理及净化排放和各城市污水处理场对污水处理与净化排放及自来水的瞬间杀菌处理等。

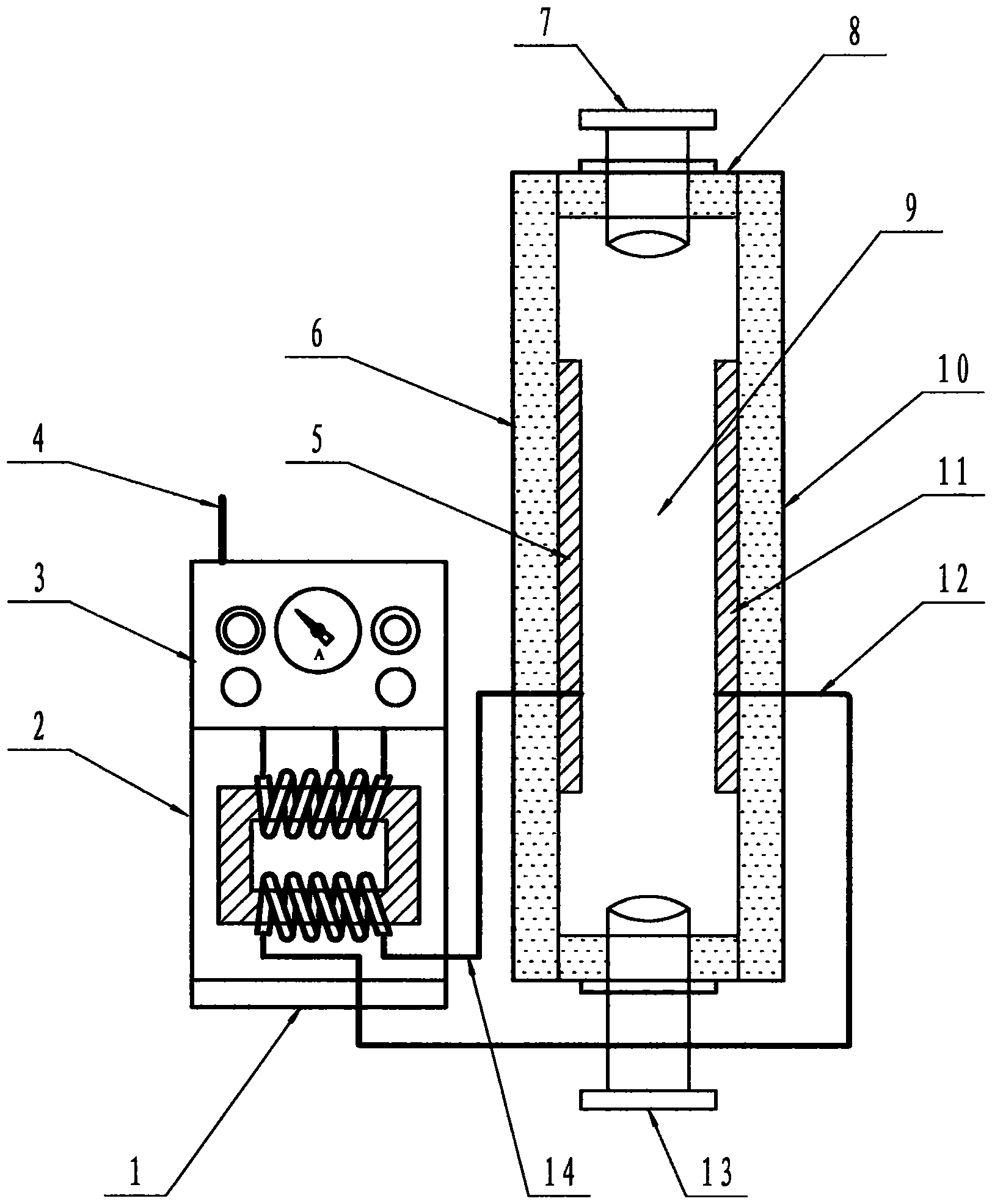

摘要附图
权利要求书
1.污水排放瞬间杀菌设备，包括底座(1)，底座(1)的上平面与杀菌变压器(2)的底部平面连接固定，杀菌变压器(2)的上平面与带有工作指示灯、通断电闸开关扭、电流表或电流数显器和电流调控旋扭的电流控制箱(3)连接固定，电流控制箱(3)的上部或一侧设有电源导线(4)，其特征在于：由电源导线(4)与排污水泵电机导线并联或与专用电闸开关的输出接点连接固定，杀菌变压器(2)的侧部设有杀菌池(8)，杀菌变压器(2)的输出端设有左极板导线(14)和右极板导线(12)，左极板导线(14)与左电极排或左极板(5)连接固定，右极板导线(12)与右电极排或右极板(11)连接固定，左极板(5)和右极板(11)之间的空隙是瞬间杀菌室(9)，杀菌池(8)的一侧与左绝缘架板(6)连接固定，左绝缘架板(6)中段内平面与杀菌池(8)内的左电极排或左极板(5)连接固定，杀菌池(8)的一端设有开孔与带有法兰盘或管道接头的排水出口管道(7)连接固定，杀菌池(8)的另一侧与右绝缘架板(10)连接固定，右绝缘架板(10)中段内平面与杀菌池(8)内的右电极排或右极板(11)连接固定，杀菌池(8)的另一端设有开孔与带有法兰盘或管道接头的排水入口管道(13)连接固定，排水入口管道(13)经外接管道与排污水泵的出水口或污水处理管道连接固定。
说明书
污水排放瞬间杀菌设备
技术领域：本实用新型涉及污水排放瞬间杀菌设备，属于污水净化处理技术领域。
背景技术：现有的污水处理，大都是加入化学药品对特种有害物质进行中和反应或置换反应，再通过沉淀池将有害物质沉淀后，将上层的污水清液直接对外排放。这样，直接对外排放的污水清液中会含有大量的活体细菌和病毒，直接污染着下流江河中的鱼类和大自然的水源，不利于水资源环境的保护。
发明内容：为了克服现有污水处理与排放存在的缺陷，本实用新型提供了一种污水排放瞬间杀菌设备。
本实用新型解决其技术问题所采用的技术方案是：污水排放瞬间杀菌设备，包括底座，底座的上平面与杀菌变压器的底部平面连接固定，杀菌变压器的上平面与带有工作指示灯、通断电闸开关扭、电流表或电流数显器和电流调控旋扭的电流控制箱连接固定，电流控制箱的上部或一侧设有电源导线，电源导线与排污水泵电机导线并联或与专用电闸开关的输出接点连接固定，杀菌变压器的侧部设有杀菌池，杀菌变压器的输出端设有左极板导线和右极板导线，左极板导线与左电极排或左极板连接固定，右极板导线与右电极排或右极板连接固定，左极板和右极板之间的空隙是瞬间杀菌室，杀菌池的一侧与左绝缘架板连接固定，左绝缘架板中段内平面与杀菌池内的左电极排或左极板连接固定，杀菌池的一端设有开孔与带有法兰盘或管道接头的排水出口管道连接固定，杀菌池的另一侧与右绝缘架板连接固定，右绝缘架板中段内平面与杀菌池内的右电极排或右极板连接固定，杀菌池的另一端设有开孔与带有法兰盘或管道接头的排水入口管道连接固定，排水入口管道经外接管道与排污水泵的出水口或污水处理管道连接固定。
本实用新型的有益效果是：从排水入口管道进入左极板和右极板之间的污水或泥浆，会被杀菌室内的高密度电流和高位差电压进行强烈电击摧毁和瞬间杀灭细菌，还能杀灭化学药物难以杀灭的顽固性致病细菌和传染病毒及害虫，不产生化学药物杀菌后的二次污染和残留的危害，有利于水资源的环境保护。
