申请日2016.04.06
公开(公告)日2016.10.05
IPC分类号B01D33/03; B01D33/37; B01D33/80
摘要
本实用新型公开一种电磁振动过滤网式污水处理装置，右排出筒安装在污水处理筒的右侧，左排出筒安装在污水处理筒的左侧，右搅拌轴通过轴承安装在污水处理筒的右侧壁下，左搅拌轴通过轴承安装在污水处理筒的左侧壁下，搅拌电机安装在左搅拌轴的左端，右振动过滤网通过活动铰安装在污水处理筒内的右侧，左振动过滤网通过活动铰安装在污水处理筒内的左侧，右振动板安装在右振动过滤网的顶部，左振动板安装在左振动过滤网的顶部，右振动电磁铁芯安装在污水处理筒顶部的右侧，左振动电磁铁芯安装在污水处理筒顶部的左侧。本实用新型其设计科学合理，结构简单，使用方便。
权利要求书
1.一种电磁振动过滤网式污水处理装置，其特征在于：结构包括：污水处理筒、右排出筒、左排出筒、右搅拌轴、左搅拌轴、搅拌电机、右下搅拌轴、左下搅拌轴、右上搅拌轴、左上搅拌轴、右振动过滤网、左振动过滤网、右振动板、左振动板、右振动电磁铁芯、左振动电磁铁芯、电磁线圈、主连接弹簧、辅助连接弹簧、活动铰、轴承、密封板、杂物排出口、拉簧、线路、交流电源，所述的右排出筒安装在污水处理筒的右侧，左排出筒安装在污水处理筒的左侧，所述的右搅拌轴通过轴承安装在污水处理筒的右侧壁下，左搅拌轴通过轴承安装在污水处理筒的左侧壁下，所述的右搅拌轴和左搅拌轴通过主连接弹簧连接，搅拌电机安装在左搅拌轴的左端，所述的右振动过滤网通过活动铰安装在污水处理筒内的右侧，左振动过滤网通过活动铰安装在污水处理筒内的左侧，右振动过滤网设置在右排出筒的正上方，左振动过滤网设置在左排出筒的正上方，所述的右振动板安装在右振动过滤网的顶部，左振动板安装在左振动过滤网的顶部，所述的右振动电磁铁芯安装在污水处理筒顶部的右侧，左振动电磁铁芯安装在污水处理筒顶部的左侧，右振动电磁铁芯设置在右振动板的正下方，左振动电磁铁芯设置在左振动板的正下方，所述的拉簧安装在右振动板和污水处理筒之间以及左振动板和污水处理筒之间。
2.根据权利要求1所述的一种电磁振动过滤网式污水处理装置，其特征在于：所述的右下搅拌轴和右上搅拌轴通过辅助连接弹簧安装在右搅拌轴下，左下搅拌轴和左上搅拌轴通过辅助连接弹簧安装在左搅拌轴下。
3.根据权利要求1所述的一种电磁振动过滤网式污水处理装置，其特征在于：所述的电磁线圈缠绕在右振动电磁铁芯和左振动电磁铁芯下，电磁线圈通过线路与交流电源连接，所述的杂物排出口安装在污水处理筒顶部的中央，密封板安装在右排出筒和左排出筒的顶部。
说明书
一种电磁振动过滤网式污水处理装置
技术领域：
本实用新型涉及一种电磁振动过滤网式污水处理装置，属于污水处理装置技术领域。
背景技术：
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置其结构复杂，制造成本高，污水处理效率低且维护维修极为不方便。
实用新型内容：
本实用新型要解决的技术问题是提供一种电磁振动过滤网式污水处理装置，其设计科学合理，结构简单，使用方便。

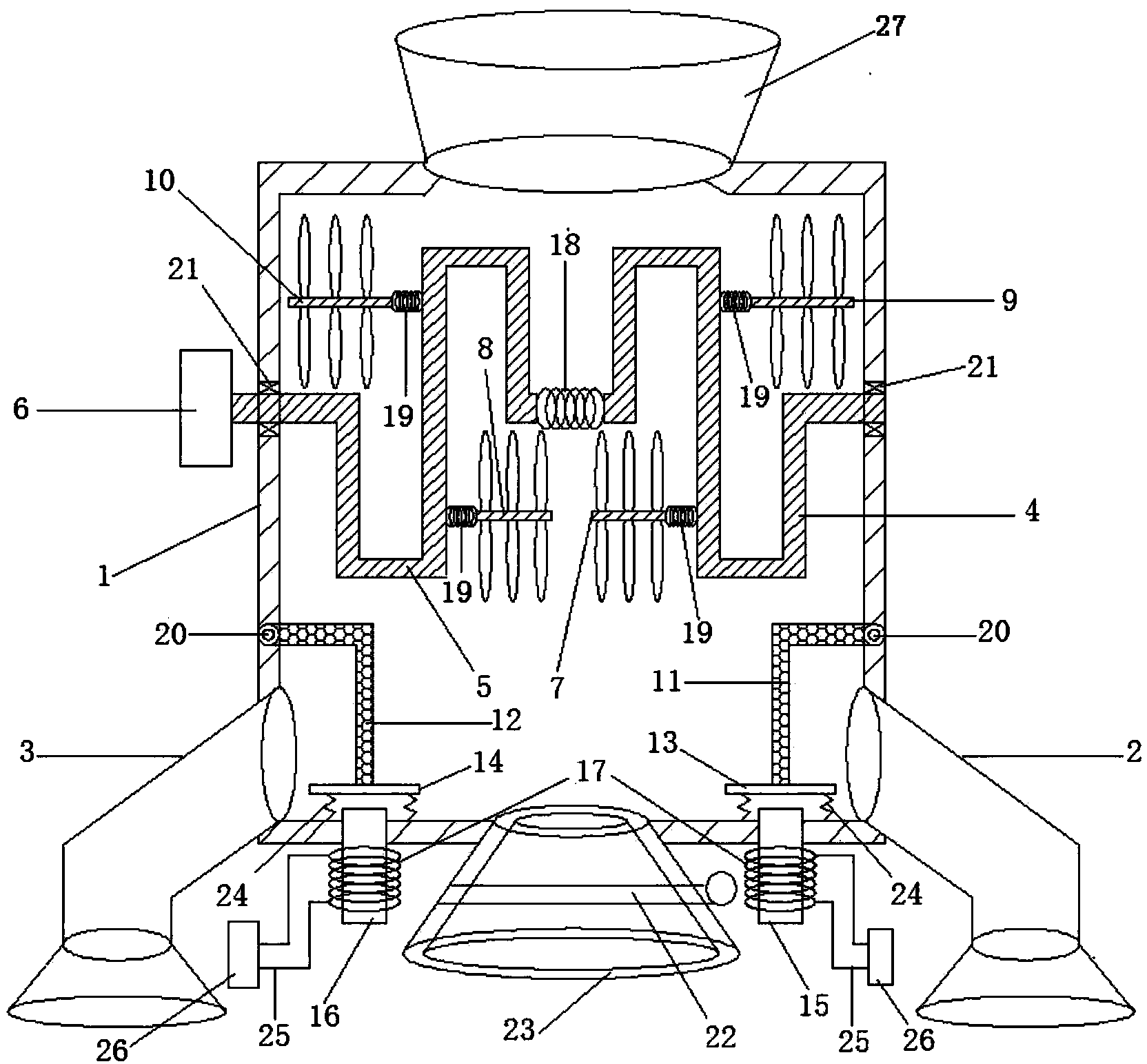

一种电磁振动过滤网式污水处理装置，其结构包括：污水处理筒、右排出筒、左排出筒、右搅拌轴、左搅拌轴、搅拌电机、右下搅拌轴、左下搅拌轴、右上搅拌轴、左上搅拌轴、右振动过滤网、左振动过滤网、右振动板、左振动板、右振动电磁铁芯、左振动电磁铁芯、电磁线圈、主连接弹簧、辅助连接弹簧、活动铰、轴承、密封板、杂物排出口、拉簧、线路、交流电源、污水排入筒，所述的右排出筒安装在污水处理筒底部的右侧，左排出筒安装在污水处理筒底部的左侧，所述的右搅拌轴通过轴承安装在污水处理筒的右侧壁上，左搅拌轴通过轴承安装在污水处理筒的左侧壁上，所述的右搅拌轴和左搅拌轴通过主连接弹簧连接，搅拌电机安装在左搅拌轴的左端，所述的右振动过滤网通过活动铰安装在污水处理筒内的右侧，左振动过滤网通过活动铰安装在污水处理筒内的左侧，所述的右振动板安装在右振动过滤网的底部，左振动板安装在左振动过滤网的底部，所述的右振动电磁铁芯安装在污水处理筒底面的右侧，左振动电磁铁芯安装在污水处理筒底面的左侧，右振动电磁铁芯设置在右振动板的正下方，左振动电磁铁芯设置在左振动板的正下方，所述的拉簧安装在右振动板和污水处理筒之间以及左振动板和污水处理筒之间。
进一步，所述的右下搅拌轴和右上搅拌轴通过辅助连接弹簧安装在右搅拌轴下，左下搅拌轴和左上搅拌轴通过辅助连接弹簧安装在左搅拌轴下。
进一步，所述的电磁线圈缠绕在右振动电磁铁芯和左振动电磁铁芯下，电磁线圈通过线路与交流电源连接，所述的杂物排出口安装在污水处理筒底部的中央，污水排入筒安装在污水处理筒顶部的中央，密封板安装在杂物排出口上。
本实用新型的有益效果：本实用新型其设计科学合理，结构简单，使用方便。
