申请日2016.03.29
公开(公告)日2016.06.08
IPC分类号C02F9/14
摘要
一种新型处理中小乡镇污水的工艺，包括以下步骤：污水通过污水提升泵提升至ZLF型布水器中，并通过ZLF型布水器将污水均匀分布至厌氧区;污水在厌氧区中折流前进，污染物被附着在组合填料上的微生物分解;厌氧发酵后的污水进入到膜生物反应区内，污染物在膜生物反应组件和好氧菌的作用下进一步被分解;然后经过膜生物反应组件的过滤;经过膜生物反应组件过滤后得到的清水在反吸泵的作用下进入到清水区内，清水区内的清水便可直接排放或者再次利用，即完成中小乡镇污水的处理。本发明采用膜生物工艺为主体工艺，能高效地进行固液分离，并且剩余污泥产量极低。
摘要附图
权利要求书
1.一种新型处理中小乡镇污水的成套设备,包括ZLF型布水器、厌氧区、组合填料、隔板、膜生物反应区、膜生物反应组件、清水区、设备操作区、产水泵、反洗泵、鼓风机、设备主体和设备吊耳，其特征在于，所述设备主体的两端设置有设备吊耳，所述设备主体左侧上端设置有ZLF型布水器，所述ZLF型布水器下端为厌氧区，所述厌氧区内设置有隔板，相邻隔板之间设置有组合填料，所述厌氧区右端设置有膜生物反应区，所述膜生物反应区内部设置有膜生物反应组件，膜生物反应区右端设置有清水区，所述清水区右侧设置有设备操作区，所述设备操作区内部设置有产水泵、反洗泵和鼓风机。
2.根据权利要求1所述的一种新型处理中小乡镇污水的成套设备,其特征在于，所述设备主体为厚度为6㎜的碳钢焊接而成。
3.根据权利要求1所述的一种新型处理中小乡镇污水的成套设备,其特征在于，所述设备主体外壁和内壁均采用环氧树脂三布五涂防腐处理。
4.根据权利要求1所述的一种新型处理中小乡镇污水的成套设备,其特征在于，所述厌氧区被隔板分隔为三个区域。
5.一种新型处理中小乡镇污水的工艺，其特征在于，包括以下步骤：
第一步：布水：污水通过污水提升泵提升至ZLF型布水器中，并通过ZLF型布水器将污水均匀分布至厌氧区;
第二步：厌氧发酵：污水在厌氧区中折流前进，污染物被附着在组合填料上的微生物分解;
第三步：膜生物反应：厌氧发酵后的污水进入到膜生物反应区内，污染物在膜生物反应组件和好氧菌的作用下进一步被分解;然后经过膜生物反应组件的过滤;
第四步：经过膜生物反应组件过滤后得到的清水在反吸泵的作用下进入到清水区内，清水区内的清水便可直接排放或者再次利用，即完成中小乡镇污水的处理。
6.根据权利要求5所述的一种新型处理中小乡镇污水的工艺，其特征在于，膜生物反应组件的反冲洗是通过反吸泵将清水区中处理过的水抽吸至膜生物反应组件内部进行反冲洗。
7.根据权利要求5所述的一种新型处理中小乡镇污水的工艺，其特征在于，膜生物反应组件的加药反冲洗是将药剂配比后投放至清水区中，通过反吸泵将清水区中投加过药剂的水抽吸至膜生物反应组件内部进行加药反冲洗。
说明书
一种新型处理中小乡镇污水的工艺
技术领域
本发明属于环境治理工程水污染控制工程技术，具体为一种新型处理中小乡镇污水的工艺。
背景技术
现有的污水处理法大致分为三类：第一类：传统活性污泥法：活性污泥法又称传统活性污泥法。活性污泥废水生物处理系统的传统方式。系统由曝气池、二沉池和污泥回流管线及设备三部分组成。第二类：人工湿地法：人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类动物的作用。第三类：氧化塘法：稳定塘旧称氧化塘或生物塘，是一种利用天然净化能力对污水进行处理的构筑物的总称。其净化过程与自然水体的自净过程相似。通常是将土地进行适当的人工修整，建成池塘，并设置围堤和防渗层，依靠塘内生长的微生物来处理污水。主要利用菌藻的共同作用处理废水中的有机污染物。
发明内容
本发明的目的在于提供一种新型处理中小乡镇污水的工艺，解决中小乡镇污水处理技术应用中，污水处理系统占地面积大，土建投资高等问题。
本发明采用以下技术方案实现：

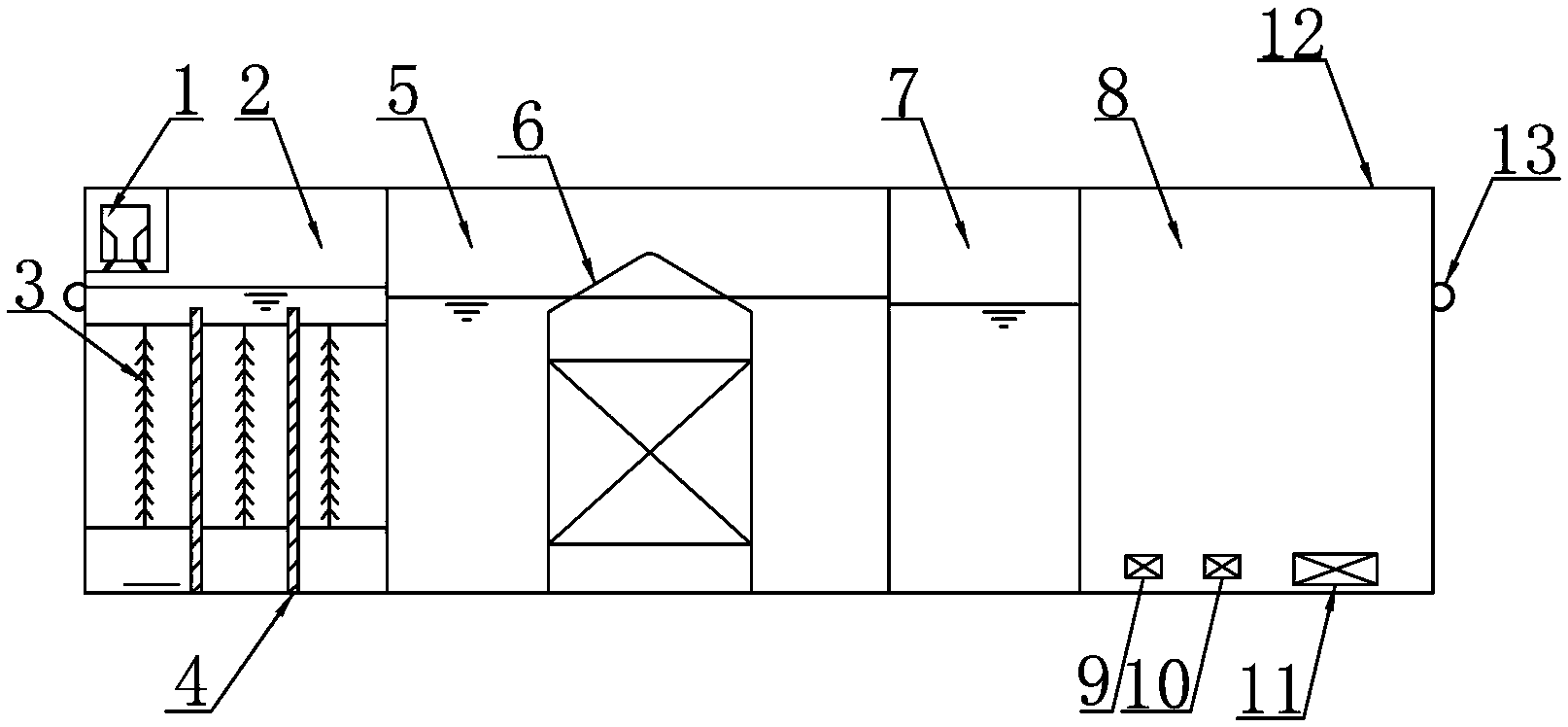

一种新型处理中小乡镇污水的成套设备,包括ZLF型布水器、厌氧区、组合填料、隔板、膜生物反应区、膜生物反应组件、清水区、设备操作区、产水泵、反洗泵、鼓风机、设备主体和设备吊耳，所述设备主体的两端设置有设备吊耳，所述设备主体左侧上端设置有ZLF型布水器，所述ZLF型布水器下端为厌氧区，所述厌氧区内设置有隔板，相邻隔板之间设置有组合填料，所述厌氧区右端设置有膜生物反应区，所述膜生物反应区内部设置有膜生物反应组件，膜生物反应区右端设置有清水区，所述清水区右侧设置有设备操作区，所述设备操作区内部设置有产水泵、反洗泵和鼓风机。
本发明中，所述设备主体为厚度为6㎜的碳钢焊接而成。
本发明中，所述设备主体外壁和内壁均采用环氧树脂三布五涂防腐处理。
本发明中，所述厌氧区被隔板分隔为三个区域。
一种新型处理中小乡镇污水的工艺，包括以下步骤：
第一步：布水：污水通过污水提升泵提升至ZLF型布水器中，并通过ZLF型布水器将污水均匀分布至厌氧区;
第二步：厌氧发酵：污水在厌氧区中折流前进，污染物被附着在组合填料上的微生物分解;
第三步：膜生物反应：厌氧发酵后的污水进入到膜生物反应区内，污染物在膜生物反应组件和好氧菌的作用下进一步被分解;然后经过膜生物反应组件的过滤;
第四步：经过膜生物反应组件过滤后得到的清水在反吸泵的作用下进入到清水区内，清水区内的清水便可直接排放或者再次利用，即完成中小乡镇污水的处理。
本发明中，膜生物反应组件的反冲洗是通过反吸泵将清水区中处理过的水抽吸至膜生物反应组件内部进行反冲洗。
本发明中，膜生物反应组件的加药反冲洗是将药剂配比后投放至清水区中，通过反吸泵将清水区中投加过药剂的水抽吸至膜生物反应组件内部进行加药反冲洗。
有益效果：本发明处理中小乡镇生活污水占地面积小，结构紧凑，土建投资少，管理方便。本发明结构可靠稳定，主体设备使用寿命在10年以上，系统持续稳定运行。本发明采用膜生物工艺为主体工艺，能高效地进行固液分离，并且剩余污泥产量极低。由于MBR将传统污水处理的曝气池与二沉池合二为一，并取代了三级处理的全部工艺设施，因此结构紧凑，节省土建投资。本发明集污水处理和净水工艺流程于同一个装置，可浅埋于地下也可放置在地表;处理过程中基本无污泥产生，对周围环境无影响;运行效果好、可靠性高、出水水质稳定;本发明处理城市污水时，耐冲击负荷、对污染物去除效率高、硝化能力强，可同时进行硝化、反硝化，兼具脱氮除磷的功能，非常适合处理中小乡镇污水、农村分散式污水，出水可以回用也可以直接达标排放。本发明将厌氧区、膜生物反应区、清水区和设备操作区集成在一个大的箱体内，结构紧凑，流程简洁，占地面积小、增量扩容方便，自动化程度高，操作维修简便，且可随时随地移动，即可以将本装置直接运至处理目标所在地，直接规划进行处理而无需进行二次施工。废水进入设备后，先后经过厌氧处理、好氧处理、固液分离等过程，废水中有机物，悬浮物等污染物能得到充分地去除。
