申请日2016.04.06
公开(公告)日2016.06.08
IPC分类号C02F1/28; B60P3/00
摘要
本发明公开一种河道污水处理车，包括车体、四个车体固定液压缸、存储罐、旋转底盘、旋转主齿轮和旋转从齿轮、旋转电机、第一升降杆和第一升降液压缸、第二升降杆和第二升降液压缸、第三升降杆和第三升降液压缸、清理头安装盘、驱动电机和清理头;旋转底盘固定安装在车体上部，旋转底盘上旋转安装有旋转从齿轮，旋转主齿轮安装在旋转电机的主轴上;第一升降杆底端铰接安装在旋转从齿轮上，第一升降杆的顶端铰接安装有第二升降杆，所述的第二升降杆顶端铰接安装有第三升降杆。本发明通过设置有可以360度旋转的清理头，实现了高效、便捷处理河道污水的目的。
权利要求书

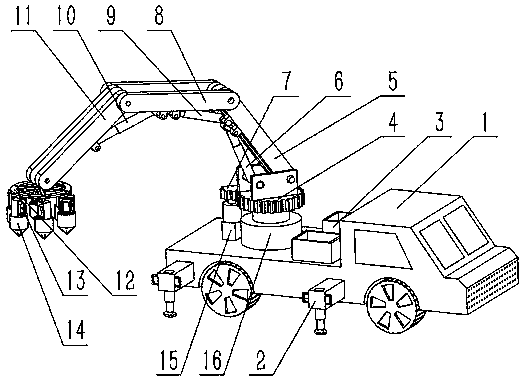

1.一种河道污水处理车，包括车体(1)、四个车体固定液压缸(2)、存储罐(3)、旋转底盘(16)、旋转主齿轮(7)和旋转从齿轮(4)、旋转电机(15)、第一升降杆(5)和第一升降液压缸(6)、第二升降杆(8)和第二升降液压缸(9)、第三升降杆(11)和第三升降液压缸(10)、清理头安装盘(12)、振动电机(13)和清理头(14)，其特征在于：所述的四个车体固定液压缸(2)分别安装在车体(1)两侧，所述的存储罐(3)固定安装在车体(1)上部;所述的旋转底盘(16)固定安装在车体(1)上部，旋转底盘(16)上旋转安装有旋转从齿轮(4)，所述的旋转主齿轮(7)安装在旋转电机(15)的主轴上，并与旋转从齿轮(4)相互啮合安装，所述的旋转电机(15)固定安装在车体(1)上部;所述的第一升降杆(5)底端铰接安装在旋转从齿轮(4)上，第一升降杆(5)的顶端铰接安装有第二升降杆(8)，所述的第二升降杆(8)顶端铰接安装有第三升降杆(11);所述的第一升降液压缸(6)的缸体铰接安装在旋转从齿轮(4)上，第一升降液压缸(6)的活塞铰接安装在第一升降杆(5)的中部;所述的第二升降液压缸(9)的缸体铰接安装在第一升降杆(5)的中部位置，第二升降液压缸(9)的活塞铰接安装在第二升降杆(8)的中部位置;所述的第三升降液压缸(10)的缸体铰接安装在第二升降杆(8)的中部位置，第三升降液压缸(10)的活塞铰接安装在第三升降杆(11)的中部位置;所述的清理头安装盘(12)铰接安装在第三升降杆(11)的端部，清理头安装盘(12)上均匀安装有六个清理头(14);所述的清理头(14)主体为圆柱体结构，端部为锥形结构，清理头上部安装有驱动电机(13)，驱动电机(13)主轴上安装有叶轮(1401)和螺旋桨(1403)，所述的叶轮(1401)位于清理头(14)圆柱体结构内部，所述的螺旋桨(1403)位于锥形结构内部，叶轮(1401)和螺旋桨(1403)中间设置有隔水板(1402)，所述的隔水板(1402)上设置有漏水孔。
2.如权利要求1所述的一种河道污水处理车，其特征在于：所述的清理头(14)圆柱体结构和锥形结构四周设置有漏水孔，内部装有活性炭。
说明书
一种河道污水处理车
技术领域
本发明涉及污水处理装置，具体涉及一种河道污水处理车，属于污水处理技术领域。
背景技术
随着现代文明的不断发展，环境污染已经成为越来越严重的问题，尤其是河道的污染，不仅影响到人们日常的生活用水问题，更影响到整个社会长远、和谐、持续地发展。但是现有技术中多靠传统的挖掘机等设备进行河道的处理，效率较低，费时费力，且无法有效处理河水中的有毒有害物质。
发明内容
针对上述问题，本发明提供一种河道污水处理车，其通过设置有360度自由旋转的清理头，实现了高效处理河道的污水处理车。
本发明采取的技术方案为：一种河道污水处理车，包括车体、四个车体固定液压缸、存储罐、旋转底盘、旋转主齿轮和旋转从齿轮、旋转电机、第一升降杆和第一升降液压缸、第二升降杆和第二升降液压缸、第三升降杆和第三升降液压缸、清理头安装盘、驱动电机和清理头，其特征在于：所述的四个车体固定液压缸分别安装在车体两侧，所述的存储罐固定安装在车体上部;所述的旋转底盘固定安装在车体上部，旋转底盘上旋转安装有旋转从齿轮，所述的旋转主齿轮安装在旋转电机的主轴上，并与旋转从齿轮相互啮合安装，所述的旋转电机固定安装在车体上部;所述的第一升降杆底端铰接安装在旋转从齿轮上，第一升降杆的顶端铰接安装有第二升降杆，所述的第二升降杆顶端铰接安装有第三升降杆;所述的第一升降液压缸的缸体铰接安装在旋转从齿轮上，第一升降液压缸的活塞铰接安装在第一升降杆的中部;所述的第二升降液压缸的缸体铰接安装在第一升降杆的中部位置，第二升降液压缸的活塞铰接安装在第二升降杆的中部位置;所述的第三升降液压缸的缸体铰接安装在第二升降杆的中部位置，第三升降液压缸的活塞铰接安装在第三升降杆的中部位置;所述的清理头安装盘铰接安装在第三升降杆的端部，清理头安装盘上均匀安装有六个清理头;所述的清理头主体为圆柱体结构，端部为锥形结构，清理头上部安装有驱动电机，驱动电机主轴上安装有叶轮和螺旋桨，所述的叶轮位于清理头圆柱体结构内部，所述的螺旋桨位于锥形结构内部，叶轮和螺旋桨中间设置有隔水板，所述的隔水板上设置有漏水孔。
进一步的，所述的清理头圆柱体结构和锥形结构四周设置有漏水孔，内部装有活性炭。
由于本发明采用了上述技术方案，本发明具有以下优点：本发明通过设置有可以360度旋转的污泥清理头，实现了高效、便捷处理河道污水的目的。
