申请日2016.04.07
公开(公告)日2016.09.21
IPC分类号C02F9/14
摘要

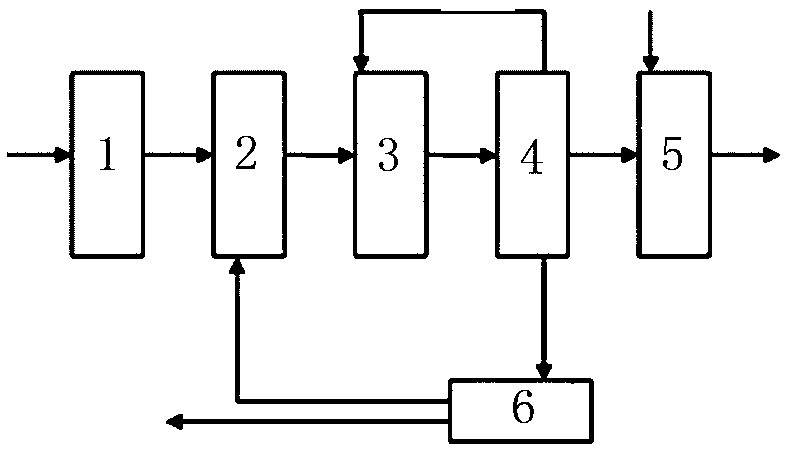

本实用新型公开了一种MBR法生活污水处理系统，其特征在于：依次连接格珊井(1)、调节池(2)、缺氧池(3)、MBR模池(4)和消毒池(5)，其中MBR模池(4)与缺氧池(3)还回流连接，MBR模池(4)还与污泥池(6)连接，污泥池(6)与调节池(2)回流连接;所述消毒池(5)与排放设备连接;所述污泥池(6)与外运设备连接。本实用新型的MBR膜生物反应池对污染物去除效率高、硝化能力强，可同时进行硝化、反硝化、脱氮效果好、出水水质稳定、剩余污泥产量低、设备紧凑、操作简单等优点。
权利要求书
1.一种MBR法生活污水处理系统，其特征在于：依次连接格珊井(1)、调节池(2)、缺氧池(3)、MBR膜池(4)和消毒池(5)，其中MBR膜池(4)与缺氧池(3)还回流连接，MBR膜池(4)还与污泥池(6)连接，污泥池(6)与调节池(2)回流连接。
2.如权利要求1所述的一种MBR法生活污水处理系统，其特征在于：所述消毒池(5)与排放设备连接。
3.如权利要求1所述的一种MBR法生活污水处理系统，其特征在于：所述污泥池(6)与外运设备连接。
说明书
一种MBR法生活污水处理系统
技术领域
本实用新型属于污水处理技术领域，特别地涉及一种MBR法生活污水处理系统。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150~400L，农村每人每日排出的生活污水量为90~150L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
生活污水如直接外排将对周围环境造成严重的污染，产生恶劣的社会影响，所以必须进行处理。
发明内容
本实用新型的目的在于提供一种MBR法生活污水处理系统，针对农村生活污水、小区生活污水、医疗废水、中水回用等工程而设计的，
本实用新型的目的及解决其主要技术问题是采用以下技术方案来实现的：一种MBR法生活污水处理系统，依次连接格珊井、调节池、缺氧池、MBR模池和消毒池，其中MBR模池与缺氧池还回流连接，MBR模池还与污泥池连接，污泥池与调节池回流连接。
所述消毒池与排放设备连接。
所述污泥池与外运设备连接。
本系统工艺说明:
生活污水经粗格栅的拦截作用可以去除大颗粒悬浮颗粒。然后污水自流进入调节池，在调节池内进行水质、水量的调节并进行预曝气，曝气可以减少污泥沉积，并能去除一部分COD。接着由污水提升泵将污水提升至提篮细格栅，去除小颗粒悬浮物，为后续生化处理创造有利的水质条件。污水流经提篮格栅后进入一体化处理设备。一体化处理设备由缺氧池与MBR膜池构成A/O生化反应系统，可以有效地去除污水中的TN。出水自流进入污水处理的好氧生化系统——MBR膜池，利用MBR池中高浓度的活性污泥的生物降解作用，可以有效地将废水中的有机污染物去除，去除率达到90%以上。出水经抽吸泵抽出进入消毒池，并在该池中进行消毒，污水经消毒后达标外排或回用于绿化、冲厕、防尘等。
缺氧池中的污泥和MBR膜池中的剩余污泥由污泥泵打入污泥池中，进行暂时贮存，然后定期由环卫部门抽走。
本实用新型与现有技术相比具有明显的优点和有益效果。由以上技术方案可知，本实用新型MBR是一种将高效膜分离技术与传统活性污泥法相结合的新型高效污水处理工艺，它用具有独特结构的浸没式膜组件置于曝气池中，经过好氧曝气和生物处理后的水，由泵通过膜过滤后抽出。由于膜的存在大大提高了系统固液分离的能力，从而使系统出水水质和容积负荷都得到大幅度提高。由于膜的过滤作用，微生物被完全截留在生物反应器中，实现了水力停留时间与活性污泥泥龄的彻底分离，消除了传统活性污泥法中污泥膨胀问题。
MBR膜生物反应池对污染物去除效率高、硝化能力强，可同时进行硝化、反硝化、脱氮效果好、出水水质稳定、剩余污泥产量低、设备紧凑、操作简单等优点。
