申请日2016.03.31
公开(公告)日2016.08.17
IPC分类号B01D53/28
摘要
本发明提供了一种洗衣机水处理器的空气干燥装置，属于家有器具配件领域，它解决了现有洗衣机水处理器空气干燥装置内干燥剂经常要更换的问题。本洗衣机水处理器的空气干燥装置包括基板和外壳，所述的外壳扣接在基板上，所述的基板和外壳合围形成有容纳腔，容纳腔内设置有分子筛干燥剂，在容纳腔内还设置有发热装置，发热装置用于烘干所述的分子筛干燥剂。本发明具有干燥效果好，干燥剂使用寿命长的优点。

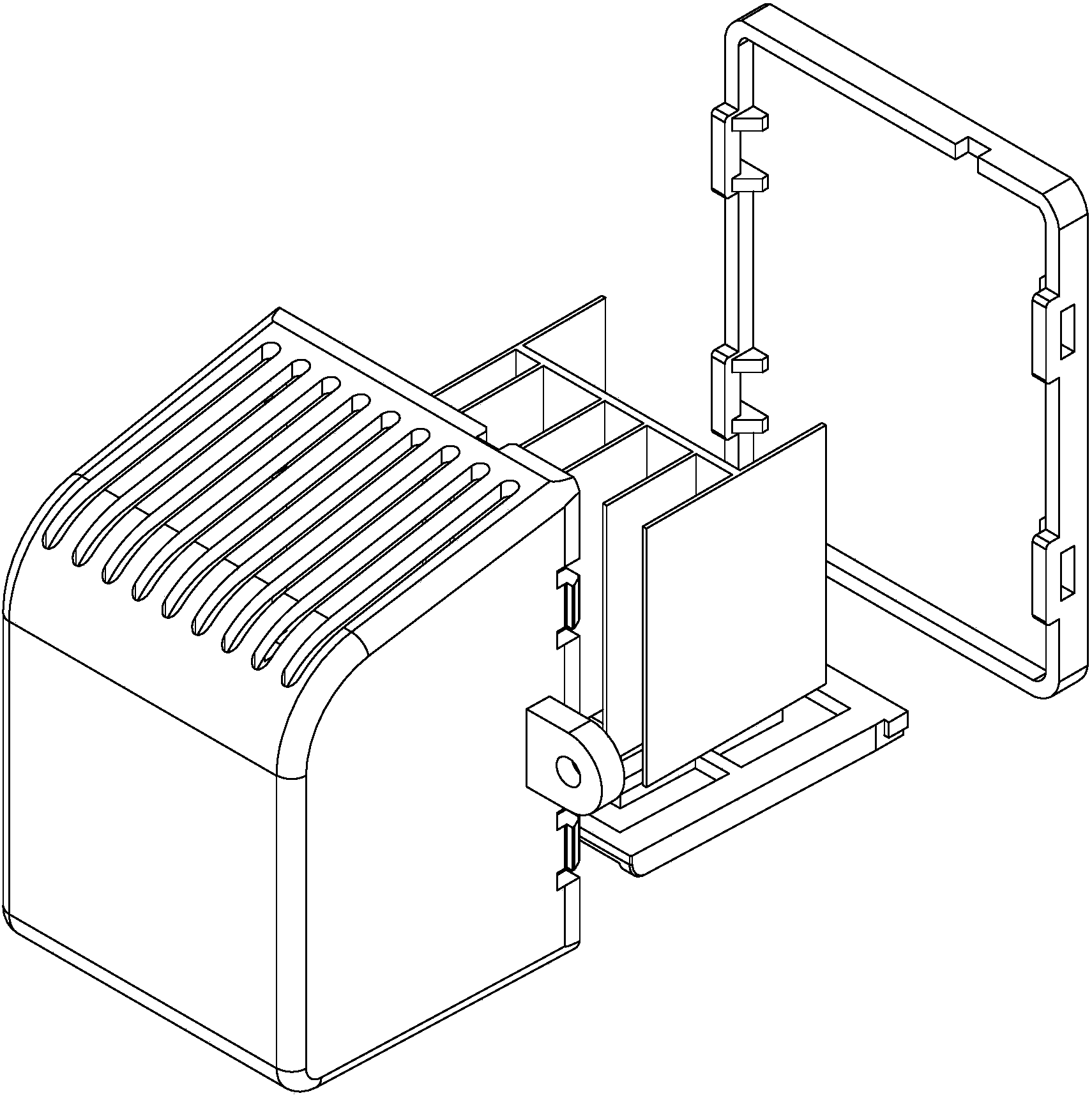

摘要附图
权利要求书
1.一种洗衣机水处理器的气体干燥装置，包括基板和外壳，所述的外壳扣接在基板上，所述的基板和外壳合围形成有容纳腔，容纳腔内设置有分子筛干燥剂，其特征在于，在容纳腔内还设置有发热装置，发热装置用于烘干所述的分子筛干燥剂。
2.根据权利要求1所述的干燥装置，其特征在于，所述的发热装置包括发热板和导线，所述的发热板包括连为一体的两块侧板和一块联接板，所述的两块侧板平行设置，所述的联接板位于两块侧板之间并与两块侧板分别垂直。
3.根据权利要求2所述的干燥装置，其特征在于，在联接板靠近基板的一侧一体成型有发热块，所述的发热块呈方块状，所述发热块位于联接板中部靠下位置处;在联接板相对发热块的一侧一体成型有若干散热片，所述散热片的大小相同并于联接板垂直。
4.根据权利要求2或3所述的干燥装置，其特征在于，所述的发热装置通过紧固螺钉固定在所述的外壳上;在所述联接板的中部设有联接孔，在外壳的内表面上凸起形成有联接头，所述联接头上设有螺纹孔，所述的紧固螺钉穿过所述的联接孔插接在所述的螺纹孔内。
5.根据权利要求1、2或3所述的干燥装置，其特征在于，所述的外壳成勺状，在外壳的一侧设有进气口，在进气口的内口部固设有无纺布，且所述的无纺布覆盖住进气口的内开口面;在外壳的另一侧的中部向外凸起形成有气嘴，所述的气嘴与容纳腔联通。
6.根据权利要求5所述的干燥装置，其特征在于，在所述基板上还固设有隔板，所述隔板与基板垂直设置，隔板位于发热装置与外壳设有气嘴一侧之间的空隙上并于外壳的内表面紧贴;隔板面向发热装置的一面为平面，隔板背向发热装置的一面上设有一凹面，凹面内设有通气结构。
7.根据权利要求6所述的干燥装置，其特征在于，所述通气结构由若干交错连接在一起的隔条构成，这些隔条与隔板一体成型，这些隔条之间形成的空隙用于气体通过。
8.根据权利要求6或7所述的干燥装置，其特征在于，在所述的气嘴和隔板之间还设有过滤棉，过滤棉与隔板的凹面和气嘴的内开口面紧贴固定。
9.根据权利要求2所述的干燥装置，其特征在于，在外壳和基板的交接位置处设有通线孔，导线孔供所述的导线通过。
10.根据权利要求1、2或3所述的干燥装置，其特征在于，在外壳的两侧还设有一对联接耳。
说明书
一种洗衣机水处理器的空气干燥装置
技术领域
本发明涉及一种空气干燥装置，尤其涉及一种洗衣机处理器的空气干燥装置。
背景技术
洗衣机水处理器主要是将自来水进行处理，在水中融入臭氧和银离子，使其具有杀菌、消毒和除杂的功能。在洗衣机水处理器中，由于臭氧容易分解氧化的特性，需要对臭氧进行现产现用，生产的臭氧的装置为臭氧发生器，臭氧生产的主原料主要为空气，空气的湿度对于臭氧发生器生产的臭氧的效率及产生的臭氧浓度有着很大的影响，空气湿度较大时，产生的臭氧气体中臭氧浓度明显降低。洗衣机水处理器需要和洗衣机配合使用，在通常情况下，洗衣机都安置在洗手间等湿度较大的空间内，这样湿度的空气来生产臭氧，会造成臭氧的浓度不够，导致经过洗衣机水处理器处理的水洗衣效果不好。因此需要对用于生产臭氧的空气进行干燥，常用的空气干燥装置中一般只填充分子筛干燥剂，时间长了以后分子筛干燥剂需要更换，使用极为不便，也增加了洗衣的成本。
发明内容
为了解决上述问题，本发明提出了一种洗衣机水处理器的空气干燥装置，该装置可以有效的干燥用于生产臭氧的空气，并且干燥剂的使用寿命长。
本发明通过以下技术方案来解决上述问题：一种洗衣机水处理器的气体干燥装置，包括基板和外壳，所述的外壳扣接在基板 上，所述的基板和外壳合围形成有容纳腔，容纳腔内设置有分子筛干燥剂，其特征在于，在容纳腔内还设置有发热装置，发热装置用于烘干所述的分子筛干燥剂。
作为优选，所述的发热装置包括发热板和导线，所述的发热板包括连为一体的两块侧板和一块联接板，所述的两块侧板平行设置，所述的联接板位于两块侧板之间并与两块侧板分别垂直。
作为优选，在联接板靠近基板的一侧一体成型有发热块，所述的发热块呈方块状，所述发热块位于联接板中部靠下位置处;在联接板相对发热块的一侧一体成型有若干散热片，所述散热片的大小相同并于联接板垂直。
作为优选，所述的发热装置通过紧固螺钉固定在所述的外壳上;在所述联接板的中部设有联接孔，在外壳的内表面上凸起形成有联接头，所述联接头上设有螺纹孔，所述的紧固螺钉穿过所述的联接孔插接在所述的螺纹孔内。
作为优选，所述的外壳成勺状，在外壳的一侧设有进气口，在进气口的内口部固设有无纺布，且所述的无纺布覆盖住进气口的内开口面;在外壳的另一侧的中部向外凸起形成有气嘴，所述的气嘴与容纳腔联通。
作为优选，在所述基板上还固设有隔板，所述隔板与基板垂直设置，隔板位于发热装置与外壳设有气嘴一侧之间的空隙上并于外壳的内表面紧贴;隔板面向发热装置的一面为平面，隔板背向发热装置的一面上设有一凹面，凹面内设有通气结构。
作为优选，所述通气结构由若干交错连接在一起的隔条构成，这些隔条与隔板一体成型，这些隔条之间形成的空隙用于气体通过。
作为优选，在所述的气嘴和隔板之间还设有过滤棉，过滤棉与隔板的凹面和气嘴的内开口面紧贴固定。
作为优选，在外壳和基板的交接位置处设有通线孔，导线孔 供所述的导线通过。
作为优选，在外壳的两侧还设有一对联接耳。
本发明具有以下优点：本发明采用无纺布、分子筛和过滤棉对生产臭氧的原料气体进行三重干燥，干燥效果好;在分子筛中装有发热装置，在干燥装置停止使用时，可对分子筛进行烘干，使得分子筛的使用寿命更长，也不需要常常更换，减小了空气干燥的成本。
