申请日2016.04.22
公开(公告)日2016.08.31
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型公开了一种电极箔生产废水处理装置，包括冲洗废水、高效旋流吸附装置、磷酸溶液和平流沉淀池，所述冲洗废水通过格栅后与调节池连通，调节池通过管道与高效旋流吸附装置连通，所述磷酸溶液通过管道与收集池连通，所述中和池与平流沉淀池连通，所述平流沉淀池与高效旋流吸附装置皆与污泥浓缩池连通，高效旋流吸附装置通过管道与接触氧化池连通，所述接触氧化池与二沉池连通，所述二沉池与污泥浓缩池连通，污泥浓缩池通过管道与压缩机房连通，所述二沉池通过管道与氧化塘连通。本实用新型工艺系统操作简单，管理方便，劳动强度低，处理效果好，物化污泥清除简单，运行稳定，去除CODcr的同时，高效去除氮、磷等污染物。
权利要求书

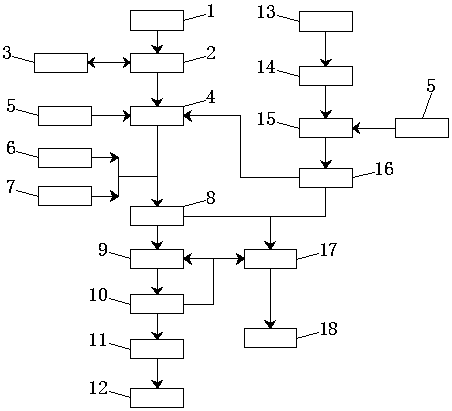

1.一种电极箔生产废水处理装置，其特征在于：包括冲洗废水(1)、高效旋流吸附装置(8)、磷酸溶液(13)和平流沉淀池(16)，冲洗废水(1)通过格栅(2)后与调节池(4)连通，冲洗废水(1)通过格栅(2)后过滤出废渣(3)，调节池(4)中添加有Ca(OH)2 溶液(5)，调节池(4)通过管道与高效旋流吸附装置(8)连通，且通过管道想高效旋流吸附装置(8)中添加PAM溶液(6)和硫酸亚铁溶液(7)，磷酸溶液(13)通过管道与收集池(14)连通，收集池(14)通过管道与中和池(15)连通，且中和池(15)中添加有Ca(OH)2 溶液(5)，中和池(15)与平流沉淀池(16)连通，且平流沉淀池(16)与调节池(4)连通，平流沉淀池(16)与高效旋流吸附装置(8)皆与污泥浓缩池(17)连通，高效旋流吸附装置(8)通过管道与接触氧化池(9)连通，接触氧化池(9)与二沉池(10)连通，且二沉池(10)通过管道与接触氧化池(9)反馈连接，二沉池(10)与污泥浓缩池(17)连通，污泥浓缩池(17)通过管道与压缩机房(18)连通，二沉池(10)通过管道与氧化塘(11)连通，氧化塘(11)与清水池(12)连通。
2.根据权利要求1所述的一种电极箔生产废水处理装置，其特征在于：所述平流沉淀池(16)通过上端的排水管道与调节池(4)连通，平流沉淀池(16)通过底端的污泥管道与污泥浓缩池(17)连通。
3.根据权利要求1所述的一种电极箔生产废水处理装置，其特征在于：所述二沉池(10)通过上端的排水管道与氧化塘(11)连通，二沉池(10)通过底端的污泥管道与污泥浓缩池(17)连通。
4.根据权利要求1所述的一种电极箔生产废水处理装置，其特征在于：所述压滤机房(18)通过管道与调节池(4)连通。
说明书
一种电极箔生产废水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种电极箔生产废水处理装置。
背景技术
电极箔生产废水包括生产设备清洗和生产车间的冲洗废水，少部分废水来源于溢流磷酸废液。具有综合废水水量大，CODcr低，总磷含量高，悬浮物低，营养不均衡，磷酸废液pH值低(1-2)等特点。
现有技术采用石灰中和沉淀，调节pH后排放，未考虑污泥排放和COD、总磷、氨氮等污染物的达标处理;运行过程中，污泥板结，严重影响处理设施的正常运行，另外，石灰投加量大，劳动力强度大。
发明内容
本实用新型的目的在于提供一种电极箔生产废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电极箔生产废水处理装置，包括冲洗废水、高效旋流吸附装置、磷酸溶液和平流沉淀池，所述冲洗废水通过格栅后与调节池连通，冲洗废水通过格栅后过滤出废渣，所述调节池中添加有Ca(OH)2 溶液，调节池通过管道与高效旋流吸附装置连通，且通过管道向高效旋流吸附装置中添加PAM溶液和硫酸亚铁溶液，所述磷酸溶液通过管道与收集池连通，收集池通过管道与中和池连通，且中和池中添加有Ca(OH)2 溶液，所述中和池与平流沉淀池连通，且平流沉淀池与调节池连通，所述平流沉淀池与高效旋流吸附装置皆与污泥浓缩池连通，高效旋流吸附装置通过管道与接触氧化池连通，所述接触氧化池与二沉池连通，且二沉池通过管道与接触氧化池反馈连接，所述二沉池与污泥浓缩池连通，污泥浓缩池通过管道与压缩机房连通，所述二沉池通过管道与氧化塘连通，氧化塘与清水池连通。
优选的，所述平流沉淀池通过上端的排水管道与调节池连通，平流沉淀池通过底端的污泥管道与污泥浓缩池连通。
优选的，所述二沉池通过上端的排水管道与氧化塘连通，二沉池通过底端的污泥管道与污泥浓缩池连通。
优选的，所述压滤机房通过管道与调节池连通。
与现有技术相比，本实用新型的有益效果是：该设备工艺系统操作简单，管理方便，劳动强度低，处理效果好，污泥清除简单，运行稳定，去除CODcr的同时，高效去除氮、磷等污染物，出水达到国家《污水综合排放标准》(GB8978-1996)一级排放标准。
