申请日2016.04.13
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型提出一种餐饮类废水处理设备，包括：进水口;油水分离器，与进水口通过管路连接;混凝絮凝池，与油水分离器通过管路连接;沉淀池，与混凝絮凝池连通;MBR池，与沉淀池连通，包括鼓风机、与鼓风机连接的曝气头、MBR膜和与MBR膜连接的自吸泵;出水口，与自吸泵通过管路连接;第一加药装置，包括与油水分离器和混凝絮凝池之间的管路连通的第一计量泵、与第一计量泵连接的第一加药罐、以及设置于第一加药罐上的第一加药口;PLC控制柜，与油水分离器、第一计量泵、鼓风机和自吸泵连接。本实用新型有益效果：结构简单，装置制作成本低，能耗小，占地面积小，处理废水成本低，是成熟、经济、实用和可普遍推广的一体化设备。
权利要求书

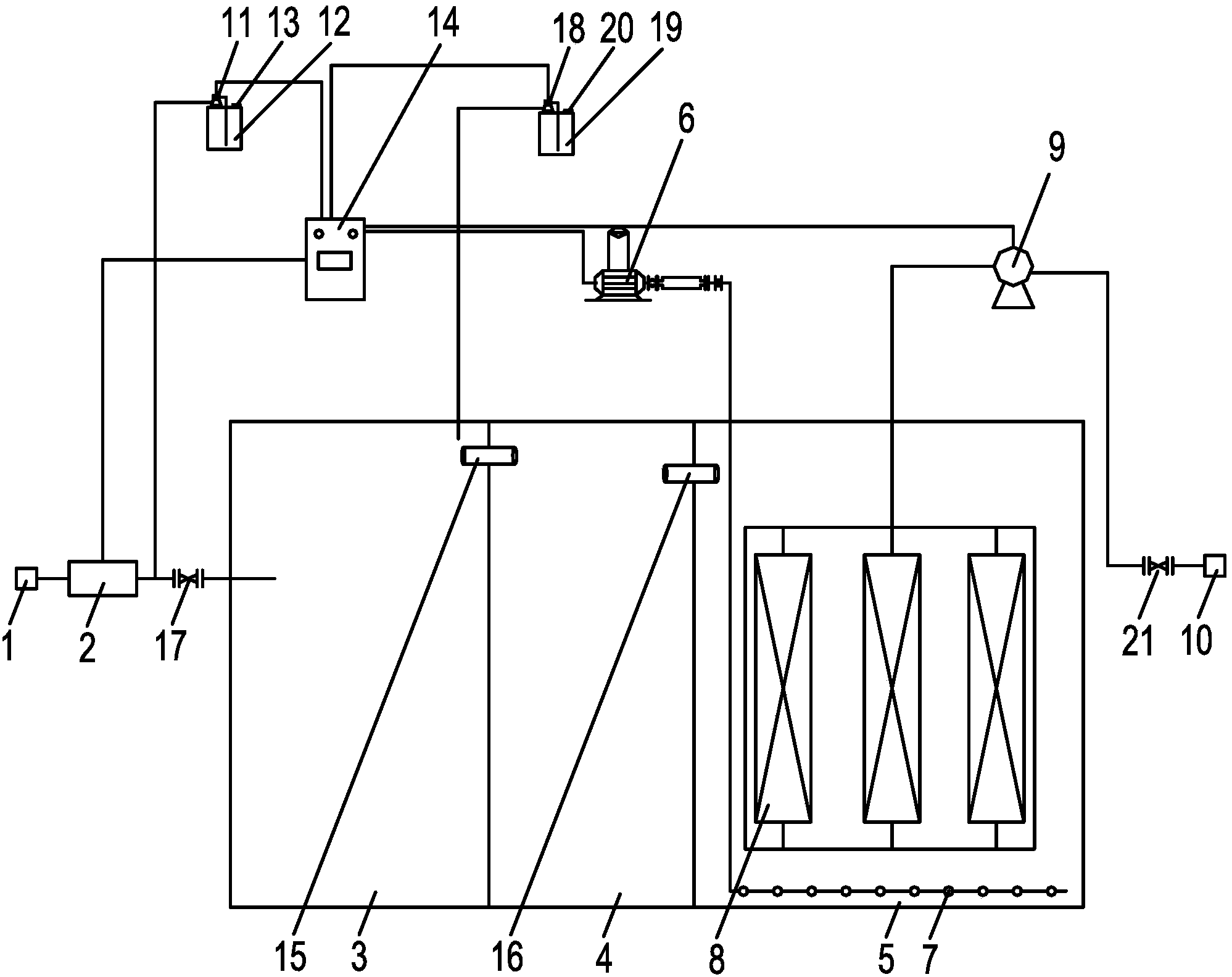

1.一种餐饮类废水处理设备，其特征在于，包括：
进水口(1);
油水分离器(2)，与所述进水口(1)通过管路连接;
混凝絮凝池(3)，与所述油水分离器(2)通过管路连接;
沉淀池(4)，与所述混凝絮凝池(3)连通;
MBR池(5)，与所述沉淀池(4)连通，包括鼓风机(6)、与所述鼓风机(6)连接的曝气头(7)、MBR膜(8)和与所述MBR膜(8)连接的自吸泵(9);
出水口(10)，与所述自吸泵(9)通过管路连接;
第一加药装置，包括与所述油水分离器(2)和所述混凝絮凝池(3)之间的管路连通的第一计量泵(11)、与所述第一计量泵(11)连接的第一加药罐(12)、以及设置于所述第一加药罐(12)上的第一加药口(13);
PLC控制柜(14)，与所述油水分离器(2)、所述第一计量泵(11)、所述鼓风机(6)和所述自吸泵(9)连接。
2.根据权利要求1所述的餐饮类废水处理设备，其特征在于，还包括：
第一溢流口(15)，所述沉淀池(4)与所述混凝絮凝池(3)通过所述第一溢流口(15)连通;
第二溢流口(16)，所述MBR池(5)与所述沉淀池(4)通过所述第二溢流口(16)连通。
3.根据权利要求1所述的餐饮类废水处理设备，其特征在于，还包括：
转子流量计(17)，设置于所述油水分离器(2)和所述混凝絮凝池(3)之间的管路上。
4.根据权利要求1所述的餐饮类废水处理设备，其特征在于，还包括：
第二加药装置，包括与所述混凝絮凝池(3)连通的第二计量泵(18)、与所述第二计量泵(18)连接的第二加药罐(19)、以及设置于所述第二加药罐(19)上的第二加药口(20)，所述第二计量泵(18)与所述PLC控制柜(14)连接。
5.根据权利要求1所述的餐饮类废水处理设备，其特征在于，还包括：
取样口(21)，设置于所述自吸泵(9)与所述出水口(10)之间的管路上。
说明书
一种餐饮类废水处理设备
技术领域
本实用新型涉及一种餐饮类废水处理设备。
背景技术
随着城市饮食服务业迅速发展，该行业产生的含油污水对环境的污染也日益严重。餐饮废水中含有大量的动植物油和悬浮物，这些物质不经处理直接排放，不仅增加城市污水处理厂的负荷，影响城市排水管网过水能力，还会恶化水质。目前，有关餐饮废水除油器的研究报道较多，主要集中于采用混凝技术、生物技术，另外还有膜生物反应器组合技术、电化学等方法。但较少有成熟的餐饮废水处理设备，现有的废水处理设备普遍存在结构复杂、装置制作成本高、能耗大、占地面积大、处理废水成本过高等缺点。因此，找出经济的、实用的、可普遍推广的餐饮类废水处理一体化处理设备是餐饮废水处理技术的一个发展方向。
实用新型内容
本实用新型提出一种餐饮类废水处理设备，解决了现有技术中上述的问题。
本实用新型的技术方案是这样实现的：
一种餐饮类废水处理设备，包括：
进水口;
油水分离器，与所述进水口通过管路连接;
混凝絮凝池，与所述油水分离器通过管路连接;
沉淀池，与所述混凝絮凝池连通;
MBR池，与所述沉淀池连通，包括鼓风机、与所述鼓风机连接的曝气头、MBR膜和与所述MBR膜连接的自吸泵;
出水口，与所述自吸泵通过管路连接;
第一加药装置，包括与所述油水分离器和所述混凝絮凝池之间的管路连通的第一计量泵、与所述第一计量泵连接的第一加药罐、以及设置于所述第一加药罐上的第一加药口;
PLC控制柜，与所述油水分离器、所述第一计量泵、所述鼓风机和所述自吸泵连接。
进一步地，本实用新型所述的餐饮类废水处理设备，还包括：
第一溢流口，所述沉淀池与所述混凝絮凝池通过所述第一溢流口连通;
第二溢流口，所述MBR池与所述沉淀池通过所述第二溢流口连通。
进一步地，本实用新型所述的餐饮类废水处理设备，还包括：
转子流量计，设置于所述油水分离器和所述混凝絮凝池之间的管路上。
进一步地，本实用新型所述的餐饮类废水处理设备，还包括：
第二加药装置，包括与所述混凝絮凝池连通的第二计量泵、与所述第二计量泵连接的第二加药罐、以及设置于所述第二加药罐上的第二加药口，所述第二计量泵与所述PLC控制柜连接。
进一步地，本实用新型所述的餐饮类废水处理设备，还包括：
取样口，设置于所述自吸泵与所述出水口之间的管路上。
本实用新型的有益效果为：
本实用新型所述的餐饮类废水处理设备，结构简单，装置制作成本低，能耗小，占地面积小，处理废水成本低，是成熟、经济、实用和可普遍推广的餐饮类废水处理一体化设备。
