申请日2016.04.07
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要

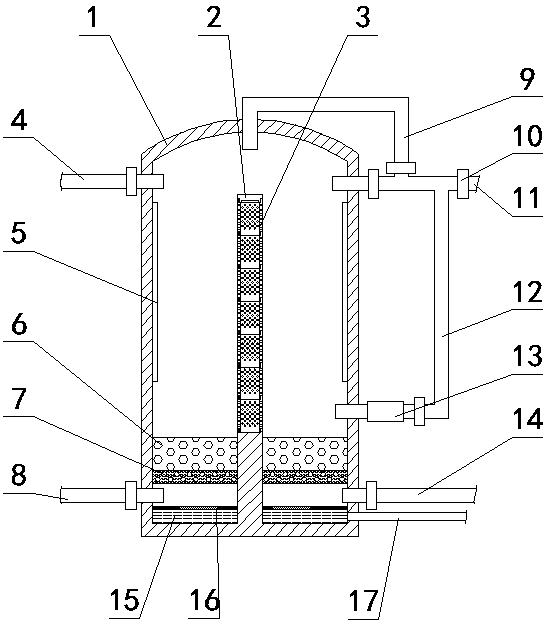

本实用新型涉及一种紫外与臭氧氧化污水处理装置。目前广泛使用的臭氧污水处理装置多采用臭氧单独对污水进行氧化处理，进行紫外线氧化处理需要额外配置设备，较为麻烦。本实用新型的组成包括：水槽(1)，所述的水槽内部分别安装有一组紫外线灯(5)、一组触媒罐(3)、臭氧曝气装置(15)、曝气格栅(16)、污水分布格栅(7)、活性炭吸收层(6)，所述的水槽左侧表面分别安装有污水进水管(8)、反冲进水管(4)，所述的水槽右侧表面分别安装有出水管(11)、反冲出水管(14)、回水管(12)，所述的水槽顶部安装有排气管(9)，所述的排气管、所述的回水管分别与所述的出水管连接。本实用新型用于紫外与臭氧氧化污水处理装置。
权利要求书
1.一种紫外与臭氧氧化污水处理装置，其组成包括：水槽，其特征是：所述的水槽内部分别安装有一组紫外线灯、一组触媒罐、臭氧曝气装置、曝气格栅、污水分布格栅、活性炭吸收层，所述的水槽左侧表面分别安装有污水进水管、反冲进水管，所述的水槽右侧表面分别安装有出水管、反冲出水管、回水管，所述的水槽顶部安装有排气管，所述的排气管、所述的回水管分别与所述的出水管连接。
2.根据权利要求1所述的紫外与臭氧氧化污水处理装置，其特征是：所述的触媒罐为管状中空结构，所述的触媒罐顶部具有内螺纹，所述的触媒罐底部具有外螺纹，所述的内螺纹与所述的外螺纹的公称直径相同，所述的触媒罐侧壁具有一组透水孔，所述的一组触媒罐顶部安装有触媒罐顶盖。
3.根据权利要求1或2所述的紫外与臭氧氧化污水处理装置，其特征是：所述的臭氧曝气装置安装在所述的水槽的内部底部，所述的臭氧曝气装置顶部安装有所述的曝气格栅，所述的曝气格栅与所述的污水分布格栅间留有空隙，所述的污水分布格栅顶部安装有活性炭吸收层，所述的污水进水管、所述的反冲进水管、所述的反冲出水管、所述的回水管、所属的出水管、所述的排气管上分别安装有控制阀，所述的回水管上安装有回水增压装置，所述的臭氧曝气装置与臭氧进气管连接。
说明书
紫外与臭氧氧化污水处理装置
技术领域
本实用新型涉及一种名称紫外与臭氧氧化污水处理装置。
背景技术
目前广泛使用的臭氧污水处理装置多采用臭氧单独对污水进行氧化处理，进行紫外线氧化处理需要额外配置设备，较为麻烦。
实用新型内容
本实用新型的目的是提供一种紫外与臭氧氧化污水处理装置。
上述的目的通过以下的技术方案实现：
一种紫外与臭氧氧化污水处理装置，其组成包括：水槽，所述的水槽内部分别安装有一组紫外线灯、一组触媒罐、臭氧曝气装置、曝气格栅、污水分布格栅、活性炭吸收层，所述的水槽左侧表面分别安装有污水进水管、反冲进水管，所述的水槽右侧表面分别安装有出水管、反冲出水管、回水管，所述的水槽顶部安装有排气管，所述的排气管、所述的回水管分别与所述的出水管连接。
所述的紫外与臭氧氧化污水处理装置，所述的触媒罐为管状中空结构，所述的触媒罐顶部具有内螺纹，所述的触媒罐底部具有外螺纹，所述的内螺纹与所述的外螺纹的公称直径相同，所述的触媒罐侧壁具有一组透水孔，所述的一组触媒罐顶部安装有触媒罐顶盖。
所述的紫外与臭氧氧化污水处理装置，所述的臭氧曝气装置安装在所述的水槽的内部底部，所述的臭氧曝气装置顶部安装有所述的曝气格栅，所述的曝气格栅与所述的污水分布格栅间留有空隙，所述的污水分布格栅顶部安装有活性炭吸收层，所述的污水进水管、所述的反冲进水管、所述的反冲出水管、所述的回水管、所属的出水管、所述的排气管上分别安装有控制阀，所述的回水管上安装有回水增压装置，所述的臭氧曝气装置与臭氧进气管连接。
有益效果：
1.本实用新型在水槽内壁设置有一组紫外线灯，在水槽底部设置有臭氧曝气装置，在处理污水时采用臭氧与紫外线共同氧化的方式，氧化处理效果较传统设备更好。
本实用新型的内部设置有一组触媒罐，其中触媒罐间采用螺纹连接，可以随时根据需要增减触媒罐的数量，便于调节、清理、维护作业，同时触媒罐的中空管状结构可以方便投入触媒或添加剂等，简单方便。
本实用新型的底部设置有活性炭吸收层，可以进一步吸收污水中的细小悬浮物，污水处理效果更好，同时在污水进水管上方设置有污水分布格栅，可以有效保证污水在水槽内的液面平齐，保证反应均匀进行。
本实用新型通过将排气管、出水管与回水管连接并设置回水增压装置的方式，可以将水槽顶部排出的含有臭氧和反应触媒的污水再次注入槽内进行二次反应，有效保证氧化处理的进行程度。
本实用新型在水槽顶部设置有反冲进水管，在水槽底部设置有反冲出水管，可以方便使用清水进行反冲清晰操作，有效减少了污水分布格栅、活性炭吸收层的堵塞情况，方便设备进行维护保养。
