申请日2016.04.26
公开(公告)日2017.11.03
IPC分类号C02F1/00; C02F1/28; C02F3/10
摘要
本发明提供一种污水处理过滤装置,包括筒状的过滤单元,过滤单元分为内滤网和外滤网,在外滤网内填充天然过滤料,在内滤网填充生物滤料,其特征在于:通气管道在滤料网内从入口到出口呈之字形排列,过滤单元顶部设置固定生物填料的固定件,固定件采用螺旋结构。本发明的优点在于:通气管道的结构改变,在过滤装置中微生物能够获得足够的氧气,避免了在传统的过滤装置中,距离通气管道较远的位置微生物不能获得足够的氧气,造成污水处理效率降低。
权利要求书
1.一种污水处理过滤装置,包括筒状的过滤单元,过滤单元分为内滤网和外滤网,在外滤网内填充天然过滤料,在内滤网填充生物滤料,其特征在于:通气管道在滤料网内从入口到出口呈之字形排列,过滤单元顶部设置固定生物填料的固定件,固定件采用螺旋结构。
2.根据权利要求1所述的污水处理过滤装置,其特征在于:所述的天然过滤料为沸石、石英砂。
3. 根据权利要求1所述的污水处理过滤装置,其特征在于:所述的生物滤料为火山岩滤料。
说明书
污水处理过滤装置
技术领域
本发明属于环保技术水处理领域,具体地讲就是涉及用于污水处理过滤装置。
背景技术
滤料在污水处理中具有很重要的地位。现有的污水处理滤料使用的天然滤料为石英砂、沸石、无烟煤等,人工滤料为活性炭、陶瓷粒等,这些滤料的使用形式单一,采用的过滤结构比较简单,过滤效果较差。尤其是过滤过程中起到重要作用的通气管道,均是采用从底部到顶部直接设置的方式,通气效果较差。在污水处理过程中如果不能获得足够的氧气,就会造成微生物不能获得足够的氧气分解,影响污水处理的效果。
发明内容

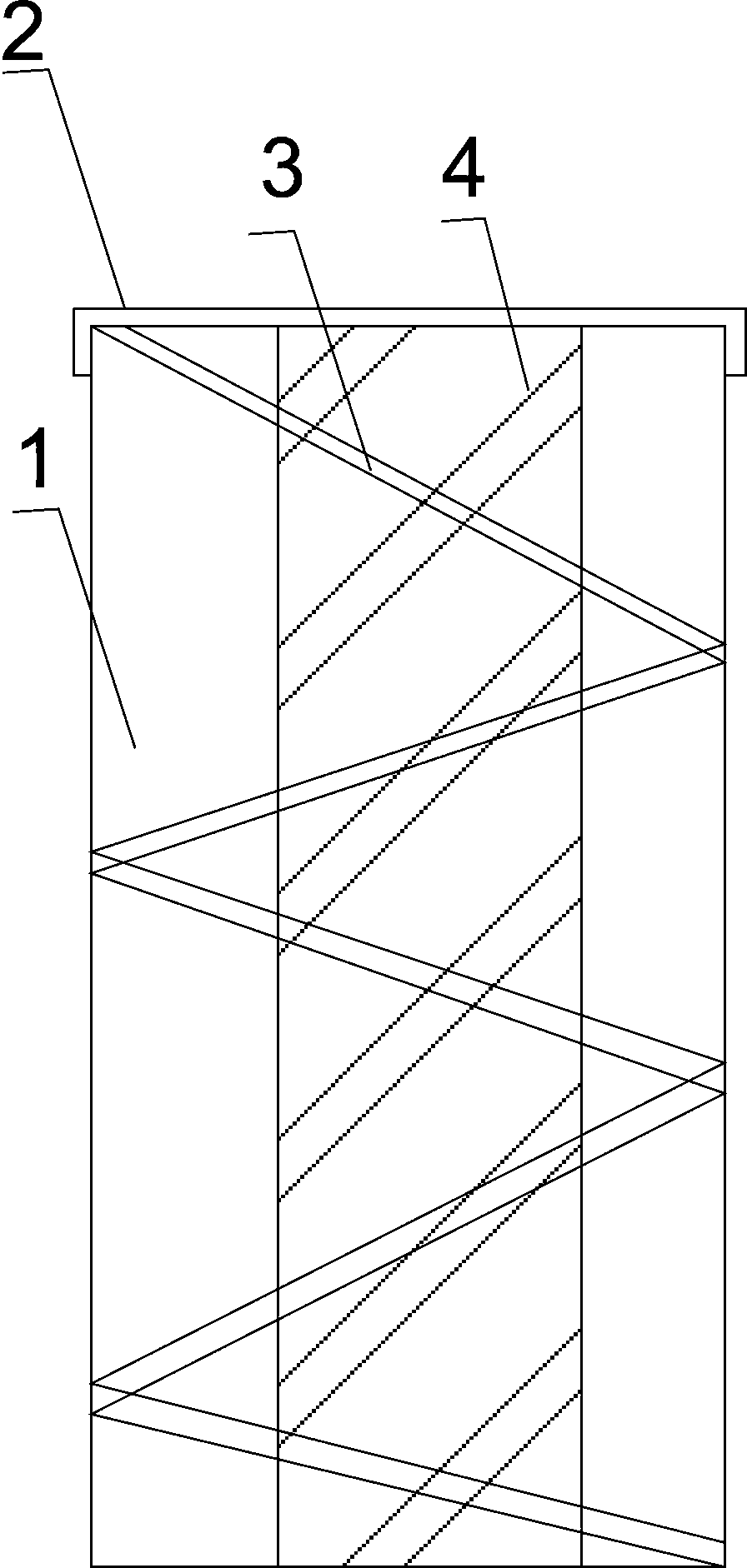

本发明的主要目的是提高为微生物提供氧气的效率,采取的技术方案是:一种污水处理过滤装置,包括筒状的过滤单元,过滤单元分为内滤网和外滤网,在外滤网内填充天然过滤料,在内滤网填充生物滤料,其特征在于:通气管道在滤料网内从入口到出口呈之字形排列,过滤单元顶部设置固定生物填料的固定件,固定件采用螺旋结构。
所述的天然过滤料为沸石、石英砂。
所述的生物滤料为火山岩滤料。
本发明的优点在于:通气管道的结构改变,在过滤装置中微生物能够获得足够的氧气,避免了在传统的过滤装置中,距离通气管道较远的位置微生物不能获得足够的氧气,造成污水处理效率降低。
