申请日2016.04.16
公开(公告)日2016.08.31
IPC分类号C02F11/12; C02F11/04
摘要
本实用新型属于环保技术领域，具体涉及一种城市生活污水污泥的回收再利用系统。城市生活污水中污泥的回收再利用系统，包括通过管道依次串联连接的浓缩装置、消化装置、脱水装置、烘干装置，所述的浓缩装置为离心机，所述的消化装置为依次串联连接的消化池、真空脱气器和沉淀池。采用本实用新型的城市生活污水中污泥的回收再利用系统，设置浓缩装置、消化装置、脱水装置、烘干装置及粉碎机，将城市生活污水中的污泥分离出来，不仅有效的处理了污水中的污泥，而且还回收了污泥，使污泥可用于农田林地例如堆肥中，或者是生产复混肥;或者是建材利用如污泥制砖或生产水泥、制生化纤维板;或陶粒等。
权利要求书

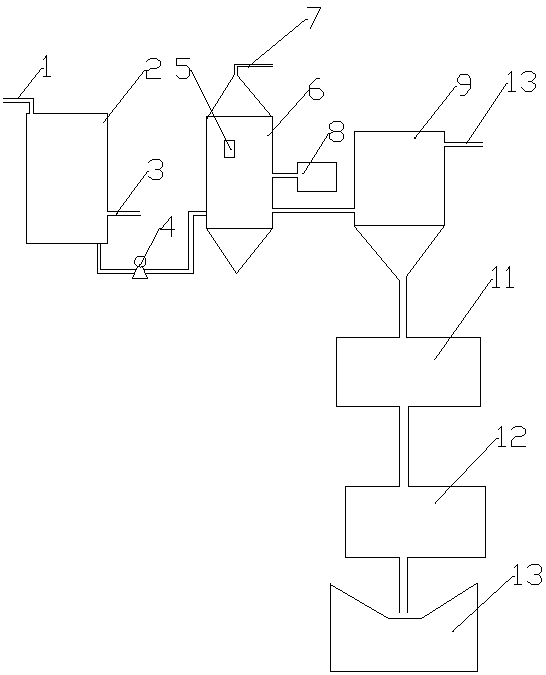

1.城市生活污水中污泥的回收再利用系统，其特征在于，所述的污水中污泥的回收再利用系统包括通过管道依次串联连接的浓缩装置、消化装置、脱水装置、烘干装置，所述的浓缩装置为离心机，所述的消化装置包括消化池、真空脱气器和沉淀池，所述的消化池的上部连接有真空脱气器，下部与沉淀池相连接;
所述的脱水装置为板框压滤机，所述的烘干装置为烘干机;
所述的离心机上部有进水口，下部有排水口，所述的排水口下方有排泥口，所述的排泥口通过管道与消化池相连接，所述的排泥口与消化池之间的管道上有污泥提升泵，所述的消化池上顶部有消化气排出口;
所述的沉淀池的底部有排泥管道，沉淀池通过该排泥管道连接有板框压滤机，沉淀池的两端分别有进水管道和出水管道，所述的出水管道的位置高于进水管道的位置，所述的板框压滤机的出料口与烘干机相连接，所述的烘干机的出料口与粉碎机的料斗位置相对应。
2.如权利要求1所述的城市生活污水污泥的回收再利用系统，其特征在于，所述的离心机为立式离心机。
3.如权利要求1所述的城市生活污水污泥的回收再利用系统，其特征在于，所述的消化池上部和下部均呈圆锥形，中间部分呈圆柱形，所述的消化池上有透明视窗。
4.如权利要求1所述的城市生活污水污泥的回收再利用系统，其特征在于，所述的沉淀池为竖流式沉淀池，所述的竖流式沉淀池的截面为圆形，其下部为圆锥形。
5.如权利要求4所述的城市生活污水污泥的回收再利用系统，其特征在于，所述的沉淀池的圆锥形底部的圆锥角度为45-75°。
6.如权利要求1所述的城市生活污水污泥的回收再利用系统，其特征在于，所述的板框压滤机为液压式板框压滤机。
7.如权利要求3所述的城市生活污水污泥的回收再利用系统，其特征在于，所述的消化池的圆锥形上部和圆锥形下部形状大小完全相同，关于消化池中间部分的圆柱形中心对称。
说明书
城市生活污水中污泥的回收再利用系统
技术领域
本实用新型属于环保技术领域，具体涉及一种城市生活污水中污泥的回收再利用系统。
背景技术
污泥是污水处理厂对污水进行处理过程中产生的沉淀物质及由污水表面漂出的浮沫形成的残渣，随着工业生产的发展和城市人口的增加，工业废水与生活污水的排放量日益增多，污泥的产量迅速增加，工业废水与生活污水的排放量日益增多，污泥的产量迅速增加。大量积累的污泥，不仅将占用大量土地，而且其中的有害成分，如重金属、病原菌、寄生虫卵、有机污染物及臭气等将成为严重影响城市环境卫生的公害。
因此，需要针对上述的污泥进行有效的处理，使其不再成为严重影响城市环境卫生的公害，变废为宝，将其资源化回收利用，而目前市面上鲜见有成型的对城市生活污水中污泥进行回收再利用的系统。
实用新型内容
为了解决上述的技术问题，本实用新型提供了一种针对城市生活污水中污泥的回收再利用系统，通过该系统，不仅有效处理了城市生活污水中的污泥，而且还回收了污泥，变废为宝，使污泥可以用于其它农田林地例如堆肥中，或者是生产复混肥;或者是建材利用如污泥制砖或生产水泥、制生化纤维板;或陶粒等。
本实用新型的城市生活污水中污泥的回收再利用系统，包括通过管道依次串联连接的浓缩装置、消化装置、脱水装置、烘干装置。
上述的浓缩装置为离心机;优选的，上述的离心机为立式离心机。
消化装置包括消化池、真空脱气器和沉淀池，消化池的上部连接有真空脱气器，下部与沉淀池相连接;上述的消化池上部和下部均呈圆锥形，中间部分呈圆柱形，消化池上有透明视窗。
脱水装置为板框压滤机，烘干装置为烘干机;
离心机上部有进水口，下部有排水口，排水口下方有排泥口，排泥口通过管道与消化池相连接，排泥口与消化池之间的管道上有污泥提升泵，消化池上顶部有消化气排出口;
沉淀池为竖流式沉淀池，竖流式沉淀池的截面为圆形，其下部为圆锥形，沉淀池的两端进水管道和出水管道，出水管道的位置高于进水管道的位置，沉淀池的底部有排泥管道。
沉淀池的底部有排泥管道，沉淀池通过该排泥管道连接有板框压滤机，板框压滤机的出料口与烘干机相连接，所述的烘干机的出料口与粉碎机的料斗位置相对应。
沉淀池的圆锥形底部的圆锥角度为45-75°。
板框压滤机为液压式板框压滤机。
消化池的圆锥形上部和圆锥形下部形状大小完全相同，关于消化池中间部分的圆柱形中心对称。
本实用新型的有益效果在于，采用本实用新型的城市生活污水中污泥的回收再利用系统，设置浓缩装置、消化装置、脱水装置、烘干装置及粉碎机，将城市生活污水中的污泥分离出来，不仅有效的处理了污水中的污泥，而且还回收了污泥，使污泥可用于农田林地例如堆肥中，或者是生产复混肥;或者是建材利用如污泥制砖或生产水泥、制生化纤维板;或陶粒等。
