申请日2016.04.26
公开(公告)日2016.09.21
IPC分类号C02F9/14; C02F1/78
摘要
本实用新型公开了一种pH控制调节的臭氧‑膜生物反应器焦化废水深度处理装置，包括：砂滤罐设有焦化废水入口和出水口，出水口经缓冲池和设有离心泵的管路与臭氧氧化塔连接;臭氧氧化塔内底部设有布气装置和处于布气装置上方的紫外灯管，布气装置与臭氧氧化塔外部设置的臭氧发生器连接，臭氧氧化塔的出水管与酸碱调节罐连接;酸碱调节罐连接有蠕动泵，酸碱调节罐的出水管经水泵连接至一体化MBR池;一体化MBR池的出水管经设有产水泵的管路与产水箱连接;清洗水箱经设有反清洗泵的管路与一体化MBR池的出水管连接。该装置由于将臭氧‑膜生物反应器有机结合，提高了臭氧的利用效率，节省臭氧成本，提高焦化废水的深度处理效果。
权利要求书

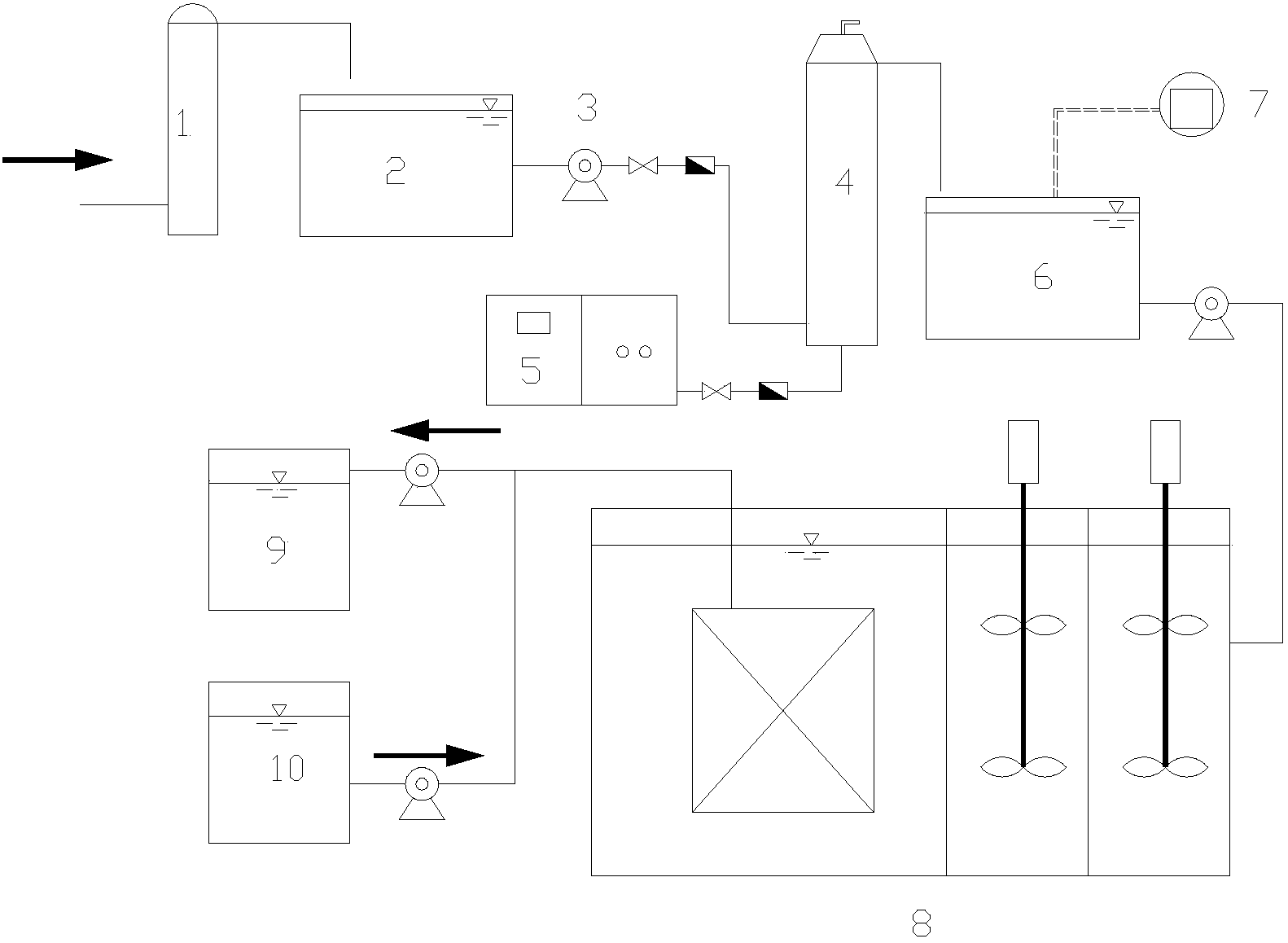

1.一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置，其特征在于，包括：砂滤罐、缓冲池、离心泵、臭氧氧化塔、臭氧发生器、酸碱调节罐、蠕动泵、一体化MBR池、产水箱和清洗水箱;其中，
所述砂滤罐设有焦化废水入口和出水口，所述出水口经所述缓冲池和设有离心泵的管路与所述臭氧氧化塔连接;
所述臭氧氧化塔内底部设有布气装置和处于布气装置上方的紫外灯管，所述布气装置与所述臭氧氧化塔外部设置的臭氧发生器连接，所述臭氧氧化塔的出水管与所述酸碱调节罐连接;
所述酸碱调节罐连接有所述蠕动泵，所述酸碱调节罐的出水管经离心泵连接至所述一体化MBR池;
所述一体化MBR池的出水管经设有产水泵的管路与所述产水箱连接;
所述清洗水箱经设有反清洗泵的管路与所述一体化MBR池的出水管连接。
2.根据权利要求1所述的一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置，其特征在于，所述一体化MBR池是由一个池体内分隔出依次连通的缺氧池和膜池，所述缺氧池内设有搅拌装置，所述膜池内设有浸没式中空纤维超滤膜组件，所述浸没式中空纤维超滤膜组件的下部安装曝气穿孔管，与外部设置的鼓风机连接，所述膜池设有回流至所述缺氧池的回流管路。
3.根据权利要求1或2所述的一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置，其特征在于，所述调节罐采用设有酸碱投加装置的调节罐。
4.根据权利要求1或2所述的一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置，其特征在于，所述产水泵采用上部为真空罐，下部为离心泵的真空产水离心泵。
说明书
一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置
技术领域
本实用新型涉及废水处理领域，特别是涉及一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置。
背景技术
焦化废水是焦化工业在煤高温干馏、煤气净化和副产品回收过程中产生的工业废水。该类废水不仅含有高浓度的氨氮、氰化物、硫氰化物等无机污染物，而且还含有一些酚类、吡啶、喹啉、多环芳烃等有机污染物，是一种典型的有毒有害且难生物降解的工业废水。目前焦化废水常用的处理工艺是脱酚蒸氨预处理+生化二级处理+混凝沉淀工艺。采用此工艺虽然能去除部分有机物，但由于废水可生化差，难生物降解的有机物含量较高，出水COD和氨氮浓度仍然较高，出水水质不稳定，难以达到国家排放标准。
为了提高焦化废水的处理效果，减小焦化废水对环境的危害，焦化废水深度处理亟待解决。双膜法是常用的焦化废水深度处理工艺，出水水质好，但也存在处理成本高，剩余浓水难以处理的问题。
臭氧的氧化还原电位为2.07V，能氧化水中多种难降解的有机污染物，与有机物反应速度快，不产生二次污染，还能够起脱色、除臭的效果。臭氧对有机物的氧化作用包括两个方面：一方面臭氧直接对有机物的氧化作用，另一方面臭氧在自身分解经过链式反应生成氧化能力更强的羟基自由基(·OH)。羟基自由基再进一步氧化难降解有机物。研究表明经过氧化后，不仅污水中的有机物浓度有所降低，而且出水的有机物可生化性得到一定程度的提高，为后续的二次生化处理提供可行保障。
在水处理工艺中，单独采用臭氧氧化处理污水成本较高，需要消耗大量的臭氧才能将有机物完全矿化，一般臭氧氧化会与生物处理工艺相结合使用。膜生物反应器(MembraneBioreactor,MBR)是将生物处理和膜分离技术相结合的新型污水处理工艺，具有占地面积小，出水水质好、便于自动控制等优势。目前，MBR工艺已在污水处理中得到广泛应用。随着国家对焦化废水出水水质标准的提高，臭氧和MBR技术越来越多得应用到污水深度处理中。将臭氧氧化和MBR结合，形成臭氧-MBR组合工艺有利于优势互补，降低臭氧消耗，节约处理成本，并能提高系统的处理效果。目前尚没有臭氧-MBR组合工艺对焦化废水进行深度处理。
实用新型内容
基于上述现有技术所存在的问题，本实用新型提供一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置，能实现将臭氧和MBR结合对焦化废水进行深度处理，提升焦化废水的深度处理效果。
为解决上述技术问题，本实用新型提供一种pH控制调节的臭氧-膜生物反应器焦化废水深度处理装置，处理对象为焦化废水常规生化处理后的混沉池出水，包括：砂滤罐、缓冲池、离心泵、臭氧氧化塔、臭氧发生器、酸碱调节罐、蠕动泵、一体化MBR池、产水箱和清洗水箱;其中，
所述砂滤罐设有进水口和出水口，所述出水口经所述缓冲池和设有离心泵的管路与所述臭氧氧化塔连接;
所述臭氧氧化塔内底部设有布气装置和处于布气装置上方的紫外灯管，所述布气装置与所述臭氧氧化塔外部设置的臭氧发生器连接，所述臭氧氧化塔的出水管与所述酸碱调节罐连接;
所述酸碱调节罐连接有所述蠕动泵，所述调节罐的出水管经离心泵连接至所述一体化MBR池;
所述一体化MBR池的出水管经设有产水泵的管路与所述产水箱连接;
所述清洗水箱经设有反清洗泵的管路与所述一体化MBR池的出水管连接。
本实用新型的有益效果为：该深度处理装置将砂滤罐、缓冲池、离心泵、臭氧氧化塔、臭氧发生器、酸碱调节罐、蠕动泵、一体化MBR池、产水箱和清洗水箱有机结合成焦化废水的深度处理装置，充分利用臭氧氧化塔的臭氧强氧化能力来去除焦化废水中的有机物，不仅利用臭氧对有机物的直接氧化作用去除有机物，而且通过臭氧氧化改变了废水中部分难降解的有机物可生化性，这部分有机物通过后续的一体化MBR池的膜生物反应器进一步去除，提高了臭氧的利用效率，节省臭氧成本，提高系统处理效果;该处理装置考虑了进水酸碱度的影响，通过在一体化MBR池前设置酸碱调节罐，改善一体化MBR池微生物的新陈代谢环境，增强该了处理装置在实际工程中的应用范围;采用一体化MBR池占地面积小，可实现操作实现自动化，特别适合一些土地短缺或有限的污水处理厂进行工艺的升级改造。
