申请日2016.05.24
公开(公告)日2016.10.19
IPC分类号E03C1/122
摘要
一种新型家用净水器废水收集装置，包括：水槽，水槽出水管，下水道防臭三通管，反弯管，储水桶，排气管，净水机出水管，普通塑料三通管，下水道管，塑料水管，本实用新型提供了一种新型家用净水器废水收集装置，设计合理，结构简单、具有运作高效、操作简单、实用性强等优点，克服了现有技术虽然能够提高废水利用率，但进入了节水的误区，多次循环，反复过滤，会增加反渗透膜负担，降低反渗透膜寿命且降低工作效率，不利于成本的节约，造成了资源的另一种浪费的问题，本装置市场潜力大，可以在市场上进行推广。

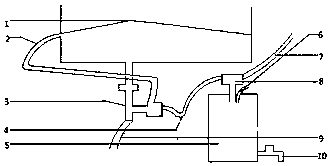

摘要附图
权利要求书
1.一种新型家用净水器废水收集装置，包括：水槽，水槽出水管，下水道防臭三通管，反弯管，储水桶，排气管，净水机出水管，普通塑料三通管，下水道管，塑料水管，其特征在于：水槽下方左侧连接水槽出水管，水槽出水管另一端连接水槽下方安装的下水道防臭三通管，下水道防臭三通管一侧连接反弯管，下水道防臭三通管另一端连接下水管道，水槽中的水经水槽出水管流入下水道防臭三通管，又不能流入反弯管，只能从下水管道流入下水道中;在水槽下方右侧放置储水桶，储水桶上方安装普通塑料三通管，普通塑料三通管一端与净水机出水管相连，另一端与反弯管相连，储水桶上方同时与排气管相连，储水桶下方连接塑料水管，净水机中过滤的废水经净水机出水管流入储水桶，储水桶中的水可从塑料水管流出使用，当储水桶中水满溢出时，可通过反弯管流入下水道管中。
说明书
一种新型家用净水器废水收集装置
技术领域
本实用新型涉及一种新型家用净水器废水收集装置，属于日常生活应用领域。
背景技术
当前，当前使用的大部分净水机均为反渗透(RO)渗透膜净化方式，纯水与废水比率高达1:3。但大部分净水机尚未安装废水回收装置，或简单地使用人工接水回收方式，不仅不能达到方便使废水回收利用的目的，而且溢水现象频繁发生。大部分废水直接排放，造成浪费。
当前，有一些新技术产品方案：可循环净水机，即通过RO渗透膜之后的废水，废水收集部件将饮水机本体排出的废水收集起来，再次进入循环净化系统，进行二次净化，这可以提高废水的利用率。 在净水机循环净化系统内部，对反渗透膜进行改造，相当于把一张反渗透膜折叠成三层，第一次过滤后产生的‘废水’，到第二层过滤一次，产生的‘废水’再到第三层过滤一次。
为此，设计一种新型家用净水器废水收集装置，实现自动收集净水机废水收集，不需人为控制和人为观察是否溢出，实现自动收集净水机废水，方便快捷。
发明内容
本实用新型的目的是提供一种新型家用净水器废水收集装置。
本实用新型解决其技术问题所采用的技术方案是：一种新型家用净水器废水收集装置，包括：水槽，水槽出水管，下水道防臭三通管，反弯管，储水桶，排气管，净水机出水管，普通塑料三通管，下水道管，塑料水管，其特征在于：水槽下方左侧连接水槽出水管，水槽出水管另一端连接水槽下方安装的下水道防臭三通管，下水道防臭三通管一侧连接反弯管，下水道防臭三通管另一端连接下水管道，水槽中的水经水槽出水管流入下水道防臭三通管，又不能流入反弯管，只能从下水管道流入下水道中;在水槽下方右侧放置储水桶，储水桶上方安装普通塑料三通管，普通塑料三通管一端与净水机出水管相连，另一端与反弯管相连，储水桶上方同时与排气管相连，储水桶下方连接塑料水管，净水机中过滤的废水经净水机出水管流入储水桶，储水桶中的水可从塑料水管流出使用，当储水桶中水满溢出时，可通过反弯管流入下水道管中。
本实用新型的有益效果是：利用净水机与储水桶间的高差，实现净水机废水自动流入储水桶，使用时间长，节能环保、美观大方、结构简单、安全可靠、造价低廉，利用了家用厨房橱柜的空间，将装置置于橱柜中，干净卫生;该装置不仅收集净水机废水，同时也保护储水桶，防止爆裂及溢出。
