申请日2016.04.27
公开(公告)日2016.09.14
IPC分类号C02F1/00; C02F1/66; B01F7/16; B01F15/02
摘要
本实用新型是一种污水处理设备的加药反应池，包括反应池槽体，在槽体的一侧设置有数个加药硬管，在每个加药硬管的一侧分别连接有不同的药罐，在加药硬管的另一侧插入槽体内设置有加药软管，在槽体内、每个加药软管的外侧分别设置有限位套，在槽体的上方设置有限位上盖板，在槽体的内部还分别设置有数个搅拌板，每个搅拌板分别通过设置在限位上盖板上方的电机带动转动。本实用新型结构简单、设计合理，操作方便，多个不同药罐加药，药物之间无混用现象，并且加药均匀，药剂能快速与反应池内液体混合，提高效率，缩短时间。
权利要求书

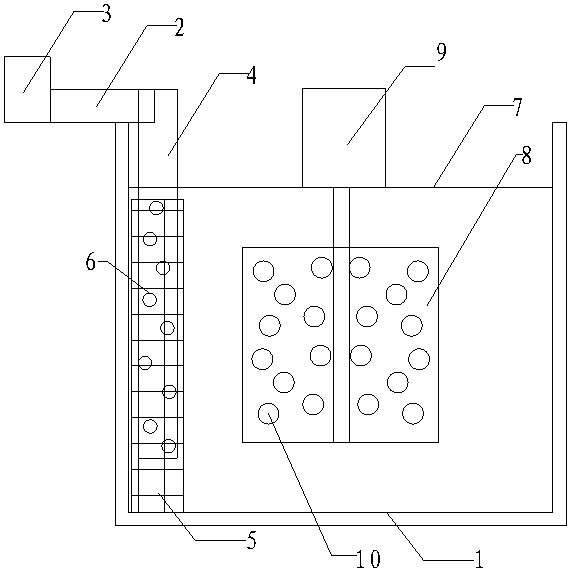

1.一种污水处理设备的加药反应池，包括反应池槽体(1)，其特征在于：在所述槽体(1)的一侧设置有数个加药硬管(2)，在每个所述加药硬管(2)的一侧分别连接有不同的药罐(3)，在所述加药硬管(2)的另一侧插入所述槽体(1)内设置有加药软管(4)，在所述槽体(1)内、每个加药软管(4)的外侧分别设置有限位套(5)，在所述槽体(1)的上方设置有限位上盖板(7)，在所述槽体(1)的内部还分别设置有数个搅拌板(8)，每个所述搅拌板(8)分别通过设置在所述限位上盖板(7)上方的电机(9)带动转动。
2.根据权利要求1所述一种污水处理设备的加药反应池，其特征在于：在每个加药软管(4)上还分别设置有数个药孔(6)。
3.根据权利要求1所述一种污水处理设备的加药反应池，其特征在于：每个所述搅拌板(8)上还分别设置有数个漏水孔(10)。
4.根据权利要求1所述一种污水处理设备的加药反应池，其特征在于：每相邻的两个所述搅拌板(8)互相垂直设置。
5.根据权利要求1所述一种污水处理设备的加药反应池，其特征在于：每个所述限位套(5)均为网格状。
说明书
一种污水处理设备的加药反应池
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种用于污水处理的加药反应池。
背景技术
在废水处理过程中，很多步骤需要对废水进行加药处理，对废水进行反应处理或者PH值中和处理等。现有技术中加药大多通过加药泵来加，不同的药剂分别通过加药泵加入避免管道混用，这种药剂加入的方法药剂在加入时是从一个管道流入，不够分散，反应或者中和需要充分搅拌均匀才行，比较浪费时间，药剂喷洒的不够分散，延长了反应的时间，降低企业的经济效益。
发明内容
为了解决上述问题，本实用新型提供了一种不用药剂从不同的管道流入且药剂均匀混合，反应速度快的反应池。
为了达到上述目的，本实用新型是通过以下技术方案实现的：
本实用新型是一种污水处理设备的加药反应池，包括反应池槽体，在槽体的一侧设置有数个加药硬管，在每个加药硬管的一侧分别连接有不同的药罐，在加药硬管的另一侧插入槽体内设置有加药软管，在槽体内、每个加药软管的外侧分别设置有限位套，在槽体的上方设置有限位上盖板，在槽体的内部还分别设置有数个搅拌板，每个搅拌板分别通过设置在限位上盖板上方的电机带动转动。
本实用新型的进一步改进在于：在每个加药软管上还分别设置有数个药孔。
本实用新型的进一步改进在于：每个搅拌板上还分别设置有数个漏水孔。
本实用新型的进一步改进在于：每相邻的两个搅拌板互相垂直设置。
本实用新型的进一步改进在于：每个限位套均为网格状。
本实用新型的有益效果是：本实用新型的反应池的加药软管为多个，每种药剂可以分别通过不同的加药软管加入到反应池内，避免造成药物混用，为了避免软管在反应池中向上漂浮，在加药软管的外侧增加了限位套来进行限位，并且加药软管上有多个药孔，使得药物尽量的喷洒到反应池内液体的每个地方，实现加药的均匀性，使反应充分并缩短反应时间，并且，为了加药均匀，在反应池内部还设置了多个搅拌板，相邻的搅拌板相互垂直设置，增加了反应池内液体的流动速度，使得药剂更加均匀分散，使得药剂充分搅拌均匀，提高效率， 缩短时间。
本实用新型结构简单、设计合理，操作方便，多个不同药罐加药，药物之间无混用现象，并且加药均匀，药剂能快速与反应池内液体混合，提高效率，缩短时间。
