申请日2016.04.27
公开(公告)日2016.09.14
IPC分类号C02F1/40
摘要
本实用新型公开了一种平流式废水处理隔油池，包括进水口、过滤层、集油管、上挡板、出水口、下挡板，所述平流式隔油池一端设有进水口，另一端设有出水口，所述进水口一侧设有过滤层，所述过滤层一侧设有上挡板，所述上挡板和过滤层之间设有集油管，所述出水口一侧设有下挡板，所述下挡板一侧设有上挡板，所述上挡板一侧设有集油管，本实用新型去油效果好，可以将水中的泥沙集中处理。
权利要求书
1.一种平流式废水处理隔油池，包括进水口、过滤层、集油管、上挡板、出水口、下挡板，其特征在于所述平流式隔油池一端设有进水口，另一端设有出水口，所述进水口一侧设有过滤层，所述过滤层一侧设有上挡板，所述上挡板和过滤层之间设有集油管，所述出水口一侧设有下挡板，所述下挡板一侧设有上挡板，所述上挡板一侧设有集油管。
2.根据权利要求1所述的一种平流式废水处理隔油池，其特征在于所述平流式隔油池内部设有刮油刮泥机，所述刮油刮泥机上部设有刮板。
3.根据权利要求1所述的一种平流式废水处理隔油池，其特征在于所述平流式隔油池一侧底部设有储泥槽，所述储泥槽内部设有集泥管。
说明书
一种平流式废水处理隔油池
技术领域
本实用新型属于废水处理技术领域，特别涉及一种平流式废水处理隔油池。
背景技术
含油污水未经过滤排放到水体的主要危害表现在油滴覆盖水面，阻止空气中的氧溶解在水中，使水中溶解氧减少，导致水生生物死亡，妨碍水生植物的光和作用，甚至水质变臭，破坏水资源的利用价值，因此，含油污水必须经过适当的处理后才可排放。
隔油池是利用油与水的比重差异，分离去除污水中颗粒较大的悬浮油的一种处理构筑物，石油工业和石油化学工业在生产过程中排出含大量油品的废水，煤的焦化和气化工业排出含高浓度焦油的废水，毛纺工业和肉品工业等排出含有较多油脂的废水，这些含油废水如排入水体会造成污染，灌溉农田会堵塞土壤孔隙，有害作物生长，如对废水中的油品加以回收利用，则不仅可避免对环境的污染，又能获得可观的经济收益。
现有的隔油池一般为两水槽组成，第一水槽将油隔离，将污水通入第二水槽中，再将第二水槽中的污水通入下一个处理设备中，但是实际中发现，由于隔油池内不能达到绝对的静止，污水中会带有少量的油污，因此这样处理后的污水仍有大量的油污未被彻底处理掉。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种油脂过滤效果好的平流式隔油池。
为了实现上述目的，本实用新型采用的技术方案是：

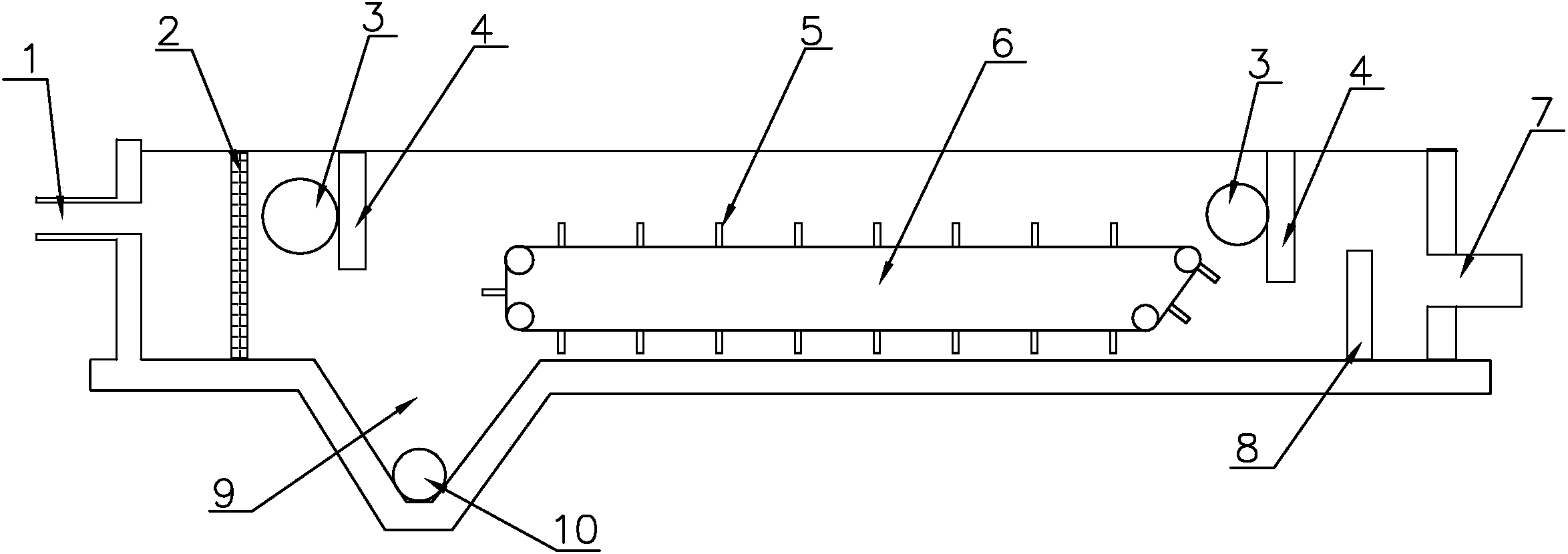

一种平流式废水处理隔油池，包括进水口、过滤层、集油管、上挡板、出水口、下挡板，所述平流式隔油池一端设有进水口，另一端设有出水口，所述进水口一侧设有过滤层，所述过滤层一侧设有上挡板，所述上挡板和过滤层之间设有集油管，所述出水口一侧设有下挡板，所述下挡板一侧设有上挡板，所述上挡板一侧设有集油管。
优选的，所述平流式隔油池内部设有刮油刮泥机，所述刮油刮泥机上部设有刮板，可以将油脂有效的往集油管方向集中，将沉积在隔油池底部的泥沙沉淀物输送至储泥槽。
优选的，所述平流式隔油池一侧底部设有储泥槽，所述储泥槽内部设有集泥管，可以将隔油池底部的泥沙沉淀物有效的集中在一起，然后将储泥槽内的泥沙沉淀物收集后集中处理。
本实用新型与现有技术相比较有益效果表现在：
1)利用油与水的比重差异，分离去除污水中颗粒较大的悬浮油，去油效果好;
2)平流式隔油池内部设有刮油刮泥机，可以将油脂有效的往集油管方向集中;刮油刮泥机上部设有刮板，可以将沉积在隔油池底部的泥沙沉淀物输送至储泥槽;
3)平流式隔油池一侧底部设有储泥槽，可以将隔油池底部的泥沙沉淀物有效的集中在一起;
4)储泥池内部设有集泥管，可以将储泥槽内的泥沙沉淀物收集后集中处理。
