申请日2016.04.18
公开(公告)日2016.06.15
IPC分类号F16L9/08; F16L25/00; F16L58/02
摘要
本发明涉及一种市政污水用异形砼管道，包括外形为圆柱形的管道本体，其特征是：所述管道本体内腔横向截面形状呈异形。有益效果：与现有技术相比，本发明设计的新型污水砼管道呈异形内腔，不但近期能满足5万人的污水排放，远期又能符合50万人的需求。可避免后期的重复建设造成巨额的浪费，避免影响周边居民的生活，同时还可以辅助雨水管线的排水功能，解决城市的内涝问题，稳定性好，防止自然灾害影响城镇居民正常生活。内部刷有防腐涂层，防止对水泥管的腐蚀，提高使用年限，降低了管材对污水水流的阻力，加快污水水流的流速，管口的防渗漏性能得以改善，设计使用年限可达100年。
权利要求书
1.一种市政污水用异形砼管道，包括外形为圆柱形的管道本体，其特征是：所述管道本体内腔横向截面形状呈异形内腔。
2.根据权利要求1所述的市政污水用异形砼管道，其特征是：所述管道本体内腔的横向截面形状是由上下两个不同直径的半圆圆弧通过相互对称的圆弧平滑吻接构成管道本体异形内腔。
3.根据权利要求2所述的市政污水用异形砼管道，其特征是：所述管道本体异形内腔的上部半圆圆弧半径为400-800mm，下部半圆圆弧半径为200-425mm。
4.根据权利要求2或3所述的市政污水用异形砼管道，其特征是：所述管道本体异形内腔的横向截面形状下部半圆圆弧两侧对称设有预留孔，所述预留孔沿纵向贯通管道本体，所述预留孔中贯穿钢绞线。
5.根据权利要求4所述的市政污水用异形砼管道，其特征是：所述管道本体异形内腔内壁设有防腐涂层。
6.根据权利要求1所述的市政污水用异形砼管道，其特征是：所述管道本体两端面呈光滑平整端面，管道本体两端面分别设有插接企口和承接企口，所述插接企口低于管道本体端面呈阴式插接企口端，所述插接企口端内侧自管道本体壁厚中心线到管口设有内凹的插接圆锥面;所述承接企口呈阳式承接企口端，所述承接企口端外侧自管道本体壁厚中心线到管口设有外凸的插接圆锥面。
7.根据权利要求6所述的市政污水用异形砼管道，其特征是：所述插接圆锥面与管道本体壁厚中心线的角度为12°-15°。
8.根据权利要求6所述的市政污水用异形砼管道，其特征是：所述承接企口上设有固定密封橡胶圈的定位槽。
9.根据权利要求6所述的市政污水用异形砼管道，其特征是：所述插接企口和承接企口靠近中心的内侧面上分别设有梯形凹槽。
说明书
市政污水用异形砼管道
技术领域
本发明属于市政管道，尤其涉及一种设计使用年限为100年的市政污水用异形砼管道。
背景技术
目前，我国大多数城市用的是混凝土材质的下水道管，但是由于传统的混凝土管、钢筋混凝土管和铸铁管等存在比较严重的渗漏问题和其它市政工程施工对管道基础的影响，造成混凝土管及其接头破损严重，导致污水渗入地下，严重影响城市的地下水质，这些问题已经充分在城市旧城区管网上凸显出来。随着城镇建设的加速发展污水排放问题，已成为城市发展需要解决的重中之重问题。污水管线不同于雨水管线，它必须按照区域内的排污量进行设计。规范要求污水排放在管中必须有流速，避免污水中有机物的沉积，造成管线堵塞。按照设计规范要求，常用的污水管直径为1米，该口径的管线又不能满足城镇加速发展和人口的增加。同时，现有管材采用PCCP给水管的管口形式，制作时采用的是钢承口，砼与钢承口的收缩系数不同，预制的水泥管口固化后容易与钢承口之间出现缝隙，吊装也极易受损;混凝土管道采用德国芯模震动技术，由于制作时原材料是干性砼，脱模后管子外观粗糙，管道形状变形呈椭圆;常用的混凝土管管口内侧的插口较小，承口大。在其顶进过程中，遇到纠偏情况下管口容易损坏;管口不规则，造成密封圈不能起到密封止水作用。城市建设亟待研发具有多重功能的新型市政污水管道。
发明内容
本发明的目的在于克服上述技术的不足，而提供一种市政污水用异形砼管道，设计使用年限为100年，不但可以满足近期5万人污水排放的需求，又能符合远期扩增到50万人污水排放的需求，避免后期重复建设所造成的巨额浪费;
本发明具有多重功能，还可以辅助雨水管线的排水功能，解决城市的内涝问题，防止自然灾害影响城镇居民正常生活。
本发明为实现上述目的，采用以下技术方案：一种市政污水用异形砼管道，包括外形为圆柱形的管道本体，其特征是：所述管道本体内腔横向截面形状呈异形内腔。

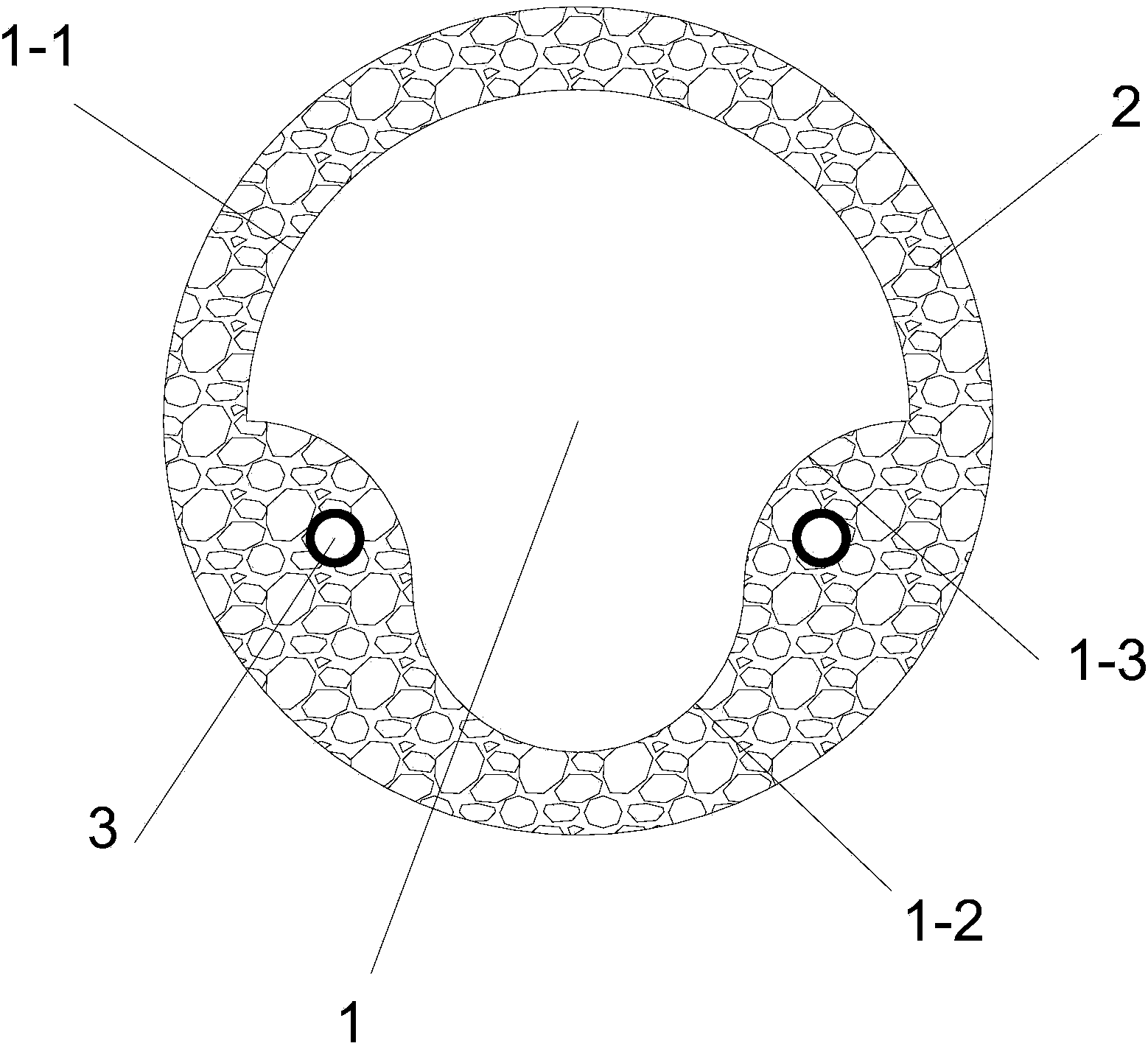

所述管道本体内腔的横向截面形状是由上下两个不同直径的半圆圆弧通过相互对称的圆弧平滑吻接构成管道本体异形内腔。
所述管道本体异形内腔的上部半圆圆弧半径为400-800mm，下部半圆圆弧半径为200-425mm。
所述管道本体异形内腔的横向截面形状下部半圆圆弧两侧对称设有预留孔，所述预留孔沿纵向贯通管道本体，所述预留孔中贯穿钢绞线。
所述管道本体异形内腔内壁设有防腐涂层。
所述管道本体两端面呈光滑平整端面，管道本体两端面分别设有插接企口和承接企口，所述插接企口低于管道本体端面呈阴式插接企口端，所述插接企口端内侧自管道本体壁厚中心线到管口设有内凹的插接圆锥面;所述承接企口呈阳式承接企口端，所述承接企口端外侧自管道本体壁厚中心线到管口设有外凸的插接圆锥面。
所述插接圆锥面与管道本体壁厚中心线的角度为12°-15°。
所述承接企口上设有固定密封橡胶圈的定位槽。
所述插接企口和承接企口靠近中心的内侧面上分别设有梯形凹槽。
有益效果：与现有技术相比，本发明设计的新型污水砼管道呈异形内腔，不但近期能满足5万人的污水排放，远期又能符合50万人的需求。可避免后期的重复建设造成巨额的浪费，避免影响周边居民的生活，同时还可以辅助雨水管线的排水功能，解决城市的内涝问题，防止自然灾害影响城镇居民正常生活。内部刷有防腐涂层，防止对水泥管的腐蚀，提高使用年限，降低了管材对污水水流的阻力，加快污水水流的流速，管口的防渗漏性能得以改善，设计使用年限可达100年。
