申请日2016.05.26
公开(公告)日2016.07.20
IPC分类号C02F3/08; C02F9/14
摘要
本发明属于水处理设备领域，尤其涉及一种旋转式污水处理装置，所述旋转式污水处理装置包括：筒体，其为圆柱形，所述筒体内部设有至少两个呈放射状安装的过滤板，所述过滤板的连接处通过转动轴相连，所述转动轴与电机的输出轴相连，所述筒体上开有进水口和出水口，所述进水口和出水口之间设有弧形挡板，所述弧形挡板一端旋转连接于筒体的内壁上，且所述弧形挡板的弧度与所述筒体的弧度相同，使所述弧形挡板与所述筒体的内壁相贴合，所述弧形挡板的两端的直线距离与所述过滤板的宽度相同。本发明可提供一种可以自动更换过滤板，从而增加工作周期的旋转式污水处理装置。

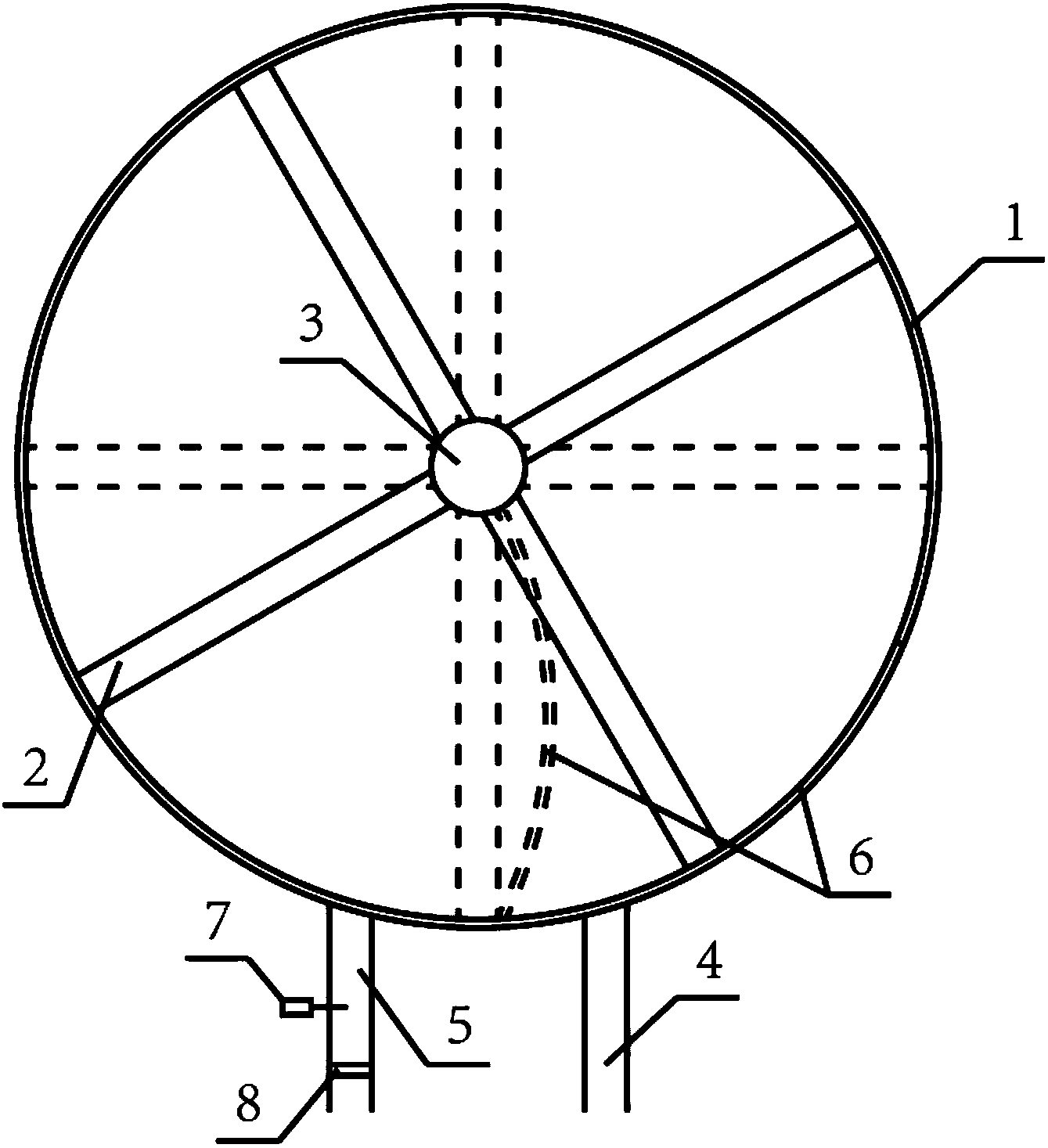

摘要附图
权利要求书
1.一种旋转式污水处理装置，其特征在于：所述旋转式污水处理装置包括：筒体，其为圆柱形，所述筒体内部设有至少两个呈放射状安装的过滤板，所述过滤板的连接处通过转动轴相连，所述转动轴与电机的输出轴相连，所述筒体上开有进水口和出水口，所述进水口和出水口之间设有弧形挡板，所述弧形挡板一端旋转连接于筒体的内壁上，且所述弧形挡板的弧度与所述筒体的弧度相同，使所述弧形挡板与所述筒体的内壁相贴合，所述弧形挡板的两端的直线距离与所述过滤板的宽度相同。
2.根据权利要求1所述的旋转式污水处理装置，其特征在于：所述电机为步进电机，所述步进电机与控制器相连，所述控制器内设有计时模块。
3.根据权利要求1所述的旋转式污水处理装置，其特征在于：所述电机为伺服电机，所述伺服电机通过控制器与浊度仪相连，所述浊度仪被设置在出水口。
4.根据权利要求1-3中任一项所述的旋转式污水处理装置，其特征在于：所述出水口处设有保安过滤器。
说明书
一种旋转式污水处理装置
技术领域
本发明属于水处理设备领域，尤其涉及一种旋转式污水处理装置。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现在常见的污水处理装置普遍存在设计不合理的问题，使得工作效率较低，工作强度较低，不能满足使用的要求。为解决这一问题，中国专利ZL201520801066.0于2016年3月2日公开了水动力生物转盘污水处理设备，包括污水槽和生物转盘，污水槽下游端设有出水口，其特征在于，所述生物转盘上设置有水斗，水流通过进水系统进入水斗，利用积存在水斗中的水的重力，推动所述生物转盘旋转。然而该实用新型存在着过滤精度不高的缺点。
因此，基于这些问题，提供一种可以自动更换过滤板，从而增加工作周期的旋转式污水处理装置具有重要的现实意义。
发明内容
本发明的目的在于克服现有技术的不足，提供一种可以自动更换过滤板，从而增加工作周期的旋转式污水处理装置。
本发明解决其技术问题是采取以下技术方案实现的：
一种旋转式污水处理装置，所述旋转式污水处理装置包括：筒体，其为圆柱形，所述筒体内部设有至少两个呈放射状安装的过滤板，所述过滤板的连接处通过转动轴相连，所述转动轴与电机的输出轴相连，所述筒体上开有进水口和出水口，所述进水口和出水口之间设有弧形挡板，所述弧形挡板一端旋转连接于筒体的内壁上，且所述弧形挡板的弧度与所述筒体的弧度相同，使所述弧形挡板与所述筒体的内壁相贴合，所述弧形挡板的两端的直线距离与所述过滤板的宽度相同。
在上述的旋转式污水处理装置中，进一步的，所述电机为步进电机，所述步进电机与控制器相连，所述控制器内设有计时模块。
在上述的旋转式污水处理装置中，进一步的，所述电机为伺服电机，所述伺服电机通过控制器与浊度仪相连，所述浊度仪被设置在出水口。
在上述的旋转式污水处理装置中，进一步的，所述出水口处设有保安过滤器。
本发明的优点和积极效果是：
1、本发明采用旋转式过滤装置，可以自动更换过滤板，从而增加工作周期。
2、本发明通过设有浊度仪，当出水不符合要求时，自动更换过滤板。
