申请日2016.05.12
公开(公告)日2016.10.05
IPC分类号C02F11/10
摘要
本实用新型涉及一种污泥热水解反应器，包括预热釜、热水解釜和闪蒸釜，该预热釜、该热水解釜和该闪蒸釜依次连接。该预热釜具有一循环入口和一循环出口，该循环入口和该循环出口之间连接循环管道，该循环管道上设有泵。本实用新型在热水解反应器中加入循环管道，能够加快污泥混合，提高混合程度，节约所需药剂。
权利要求书
1.一种污泥热水解反应器，包括预热釜、热水解釜和闪蒸釜，该预热釜、该热水解釜和该闪蒸釜依次连接，其特征在于，该预热釜具有一循环入口和一循环出口，该循环入口和该循环出口之间连接循环管道，该循环管道上设有泵。
2.如权利要求1所述的污泥热水解反应器，其特征在于，该循环管道上还设有静态混合器。
3.如权利要求1或2所述的污泥热水解反应器，其特征在于，该预热釜底部设有浴水层。
4.如权利要求2所述的污泥热水解反应器，其特征在于，该静态混合器具有管道式外壳，该外壳具有进口和出口，该外壳内设有左旋单元片和右旋单元片。
5.如权利要求2或4所述的污泥热水解反应器，其特征在于，该静态混合器具有夹层，该夹层的污泥入口连接闪蒸釜的污泥出口。
6.如权利要求2所述的污泥热水解反应器，其特征在于，该静态混合器附近的循环管道上设有pH传感器。
7.如权利要求1所述的污泥热水解反应器，其特征在于，该泵为螺杆泵。
说明书
污泥热水解反应器
技术领域
本实用新型涉及一种污泥处理设备，尤其是涉及一种污泥热水解反应器。
背景技术
污泥处理，是对污泥进行减量化、稳定化和无害化处理的过程。常规的污泥处理可包括浓缩、调质、脱水、稳定、干化或焚烧等多种类型。随着环保力度的加强和人们对已有污泥处理处置技术局限性的进一步认识，许多更经济、更合理的污泥处理新技术一直被提出，其中一种是污泥水解热干化技术。污泥水解热干化技术通过将污泥加热，在一定温度和压力下使污泥中的粘性有机物水解，破坏污泥的胶体结构，可以同时改善脱水性能和厌氧消化性能。随水热反应温度和压力的增加，颗粒碰撞增大，颗粒间的碰撞导致了胶体结构的破坏，使束缚水和固体颗粒分离。经过水热处理的污泥在不添加絮凝剂的情况下机械脱水的含水率大幅度降低。
图1是一种现有的热水解设备结构图，参考图1所示，热水解设备10包括预热釜11、热水解釜12和闪蒸釜13，三者依次连接。将污泥在预热釜11中完成搅拌和预热，然后传送到热水解釜12完成热水解反应，最后进入闪蒸釜13进行闪蒸。
目前的热水解设备还存在许多不足，例如搅拌不均匀，搅拌后的污泥流动性差，药剂利用效率低，预热周期长，臭气散发严重，蒸汽热能利用率低，能源消耗大等。这些不足导致污泥处理效率降低，制约了热水解设备的应用。
实用新型内容
本实用新型所要解决的技术问题是提供一种污泥热水解反应器，可以改善预热过程中的问题。

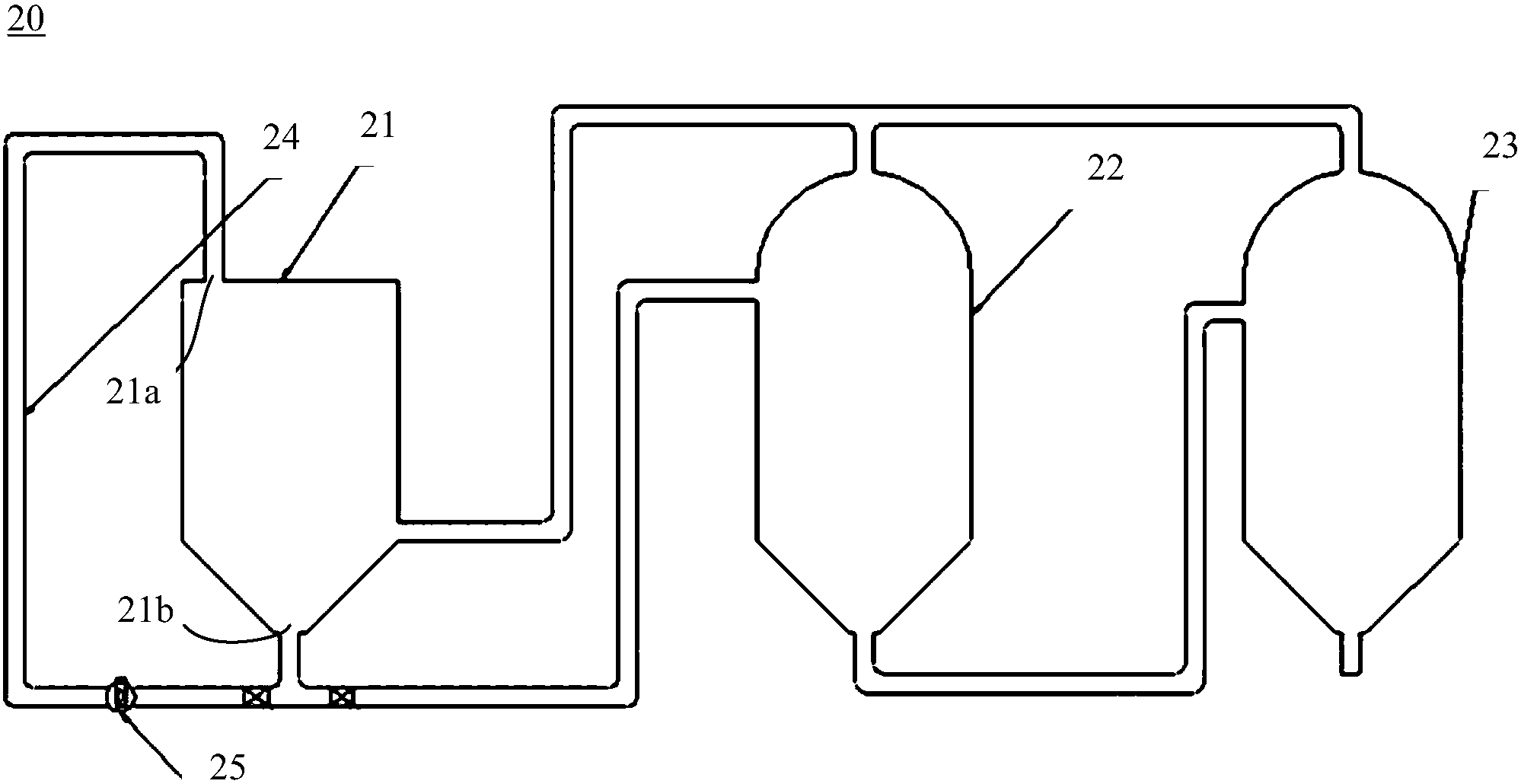

本实用新型为解决上述技术问题而采用的技术方案是提出一种污泥热水解反应器，包括预热釜、热水解釜和闪蒸釜，该预热釜、该热水解釜和该闪蒸釜依次连接。该预热釜具有一循环入口和一循环出口，该循环入口和该循环出口之间连接循环管道，该循环管道上设有泵。
在本实用新型的一实施例中，循环管道上还设有静态混合器。
在本实用新型的一实施例中，预热釜底部设有浴水层。
在本实用新型的一实施例中，静态混合器具有管道式外壳，外壳具有进口和出口，外壳内设有左旋单元片和右旋单元片。
在本实用新型的一实施例中，静态混合器具有夹层，夹层的污泥入口连接闪蒸釜的污泥出口。
在本实用新型的一实施例中，静态混合器附近的循环管道上设有pH传感器。
在本实用新型的一实施例中，该泵为螺杆泵。
本实用新型的上述技术方案在热水解反应器中加入循环管道，能够加快污泥混合，提高混合程度，节约所需药剂。
