申请日2016.05.05
公开(公告)日2016.07.27
IPC分类号C02F9/14; C02F11/02
摘要
本发明公开了农村污水一体化处理装置及处理方法。该装置包括缺氧池、MBR膜反应池、自吸泵、紫外消毒装置、清水池以及污泥池，所述缺氧池的出水口与所述MBR膜反应池的进水口连通，所述MBR膜反应池靠下部位置通过一回流管与所述缺氧池靠下部位置连通，所述MBR膜反应池的出水口与所述自吸泵连通，所述自吸泵的出水口与所述紫外消毒装置连通，所述紫外消毒装置与所述清水池连通，所述MBR膜反应池的污泥口分别通过一污泥泵与所述污泥池、缺氧池连通;所述缺氧池与一间歇曝气系统连接，所述MBR膜反应池与一鼓风曝气系统连接。本发明所述农村污水一体化处理装置，占地面积小、耐冲击能力强、出水水质可稳定达标。
权利要求书
1.农村污水一体化处理装置，其特征在于，包括：缺氧池、MBR膜反应池、自吸泵、紫外消毒装置、清水池以及污泥池，所述缺氧池的出水口与所述MBR膜反应池的进水口连通，所述MBR膜反应池靠下部位置通过一回流管与所述缺氧池靠下部位置连通，所述MBR膜反应池的出水口与所述自吸泵连通，所述自吸泵的出水口与所述紫外消毒装置连通，所述紫外消毒装置与所述清水池连通，所述MBR膜反应池的污泥口分别通过一污泥泵与所述污泥池、缺氧池连通;所述缺氧池与一间歇曝气系统连接，所述MBR膜反应池与一鼓风曝气系统连接。
2.根据权利要求1所述的农村污水一体化处理装置，其特征在于，所述缺氧池具有化学药剂添加口。
3.一种农村污水一体化处理方法，其特征在于，包括如下步骤：
S1、提供污水一体化处理装置，其包括：缺氧池、MBR膜反应池、自吸泵、紫外消毒装置、清水池以及污泥池，所述缺氧池的出水口与所述MBR膜反应池的进水口连通，所述MBR膜反应池的出水口与所述自吸泵连通，所述自吸泵的出水口与所述紫外消毒装置连通，所述紫外消毒装置与所述清水池连通，所述MBR膜反应池的污泥口分别通过一污泥泵与所述污泥池、缺氧池连通;所述缺氧池与一间歇曝气系统连接，所述MBR膜反应池与一鼓风曝气系统连接;
S2、污水进入缺氧池内，在间歇曝气系统的间歇曝气搅拌条件下进行水解酸化处理，降解污水中的有机杂质;同时在缺氧池内投加化学协同除磷药剂，除去污水中的磷;
S3、经缺氧池处理后的污水进入MBR膜反应池，通过鼓风曝气系统连续曝气，进行好氧生化反应，进一步除去污水中的有机杂质;MBR膜反应池的混合液一部分回流至缺氧池内，与缺氧池内的污水一并进行反硝化处理;MBR膜反应池产生的污泥一部分通过污泥泵回流至缺氧池，为缺氧池补充微生物，另一部分通过污泥泵回流至污泥池;
S4、经MBR膜反应池处理后的污水进入自吸泵，自吸泵负压抽吸进行固液分离;
S5、自吸泵的上清液进入紫外消毒装置内进行消毒，消毒完成后进入清水池;
S6、污泥池内的污泥进行好氧消化处理，产生的上清液回流至缺氧池循环处理，产生的污泥定期外运。
4.根据权利要求3所述的农村污水一体化处理方法，其特征在于，所述缺氧池内进行水解酸化和反硝化处理后，有机杂质降解17%-25%。
5.根据权利要求3所述的农村污水一体化处理方法，其特征在于，所述清水池内的磷浓度低于0.5mg/L。
说明书
农村污水一体化处理装置及处理方法
技术领域
本发明涉及污水处理技术领域，具体涉及农村污水一体化处理装置及处理方法。
背景技术
农村生活污水产生量大，且污水处理规模小，管网流程短，对处理工艺各部分的抗冲击负荷能力要求很高，现有的农村污水处理设备主要借鉴和照搬大中型污水处理设备的技术，运用在农村，普遍存在占地面积大，出水水质不稳定、耐冲击负荷能力差的缺陷。迫切需要针对农村污水的水质水量特点开发小规模污水处理与回用技术。
发明内容
基于此，本发明提供一种农村污水一体化处理装置，该装置占地面积小、耐冲击能力强、出水水质可稳定达标。
本发明还提供一种农村污水一体化处理方法。
为了实现本发明的目的，本发明采用以下技术方案：

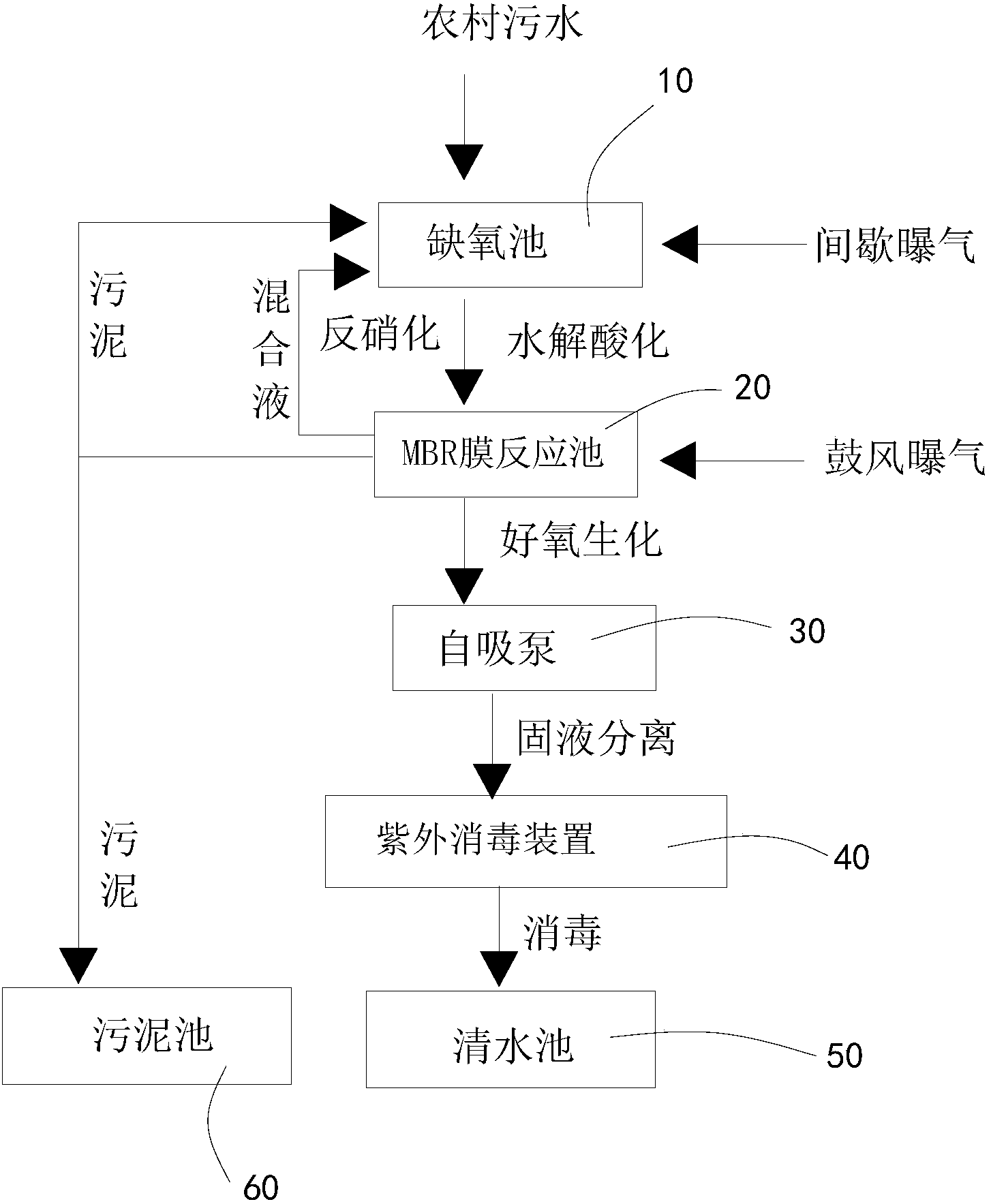

农村污水一体化处理装置，其包括：缺氧池、MBR膜反应池、自吸泵、紫外消毒装置、清水池以及污泥池，所述缺氧池的出水口与所述MBR膜反应池的进水口连通，所述MBR膜反应池靠下部位置通过一回流管与所述缺氧池靠下部位置连通，所述MBR膜反应池的出水口与所述自吸泵连通，所述自吸泵的出水口与所述紫外消毒装置连通，所述紫外消毒装置与所述清水池连通，所述MBR膜反应池的污泥口分别通过一污泥泵与所述污泥池、缺氧池连通;所述缺氧池与一间歇曝气系统连接，所述MBR膜反应池与一鼓风曝气系统连接。
在其中一些实施例中，所述缺氧池具有化学药剂添加口。
本发明还采用如下技术方案：农村污水一体化处理方法，其包括如下步骤：
S1、提供污水一体化处理装置，其包括：缺氧池、MBR膜反应池、自吸泵、紫外消毒装置、清水池以及污泥池，所述缺氧池的出水口与所述MBR膜反应池的进水口连通，所述MBR膜反应池的出水口与所述自吸泵连通，所述自吸泵的出水口与所述紫外消毒装置连通，所述紫外消毒装置与所述清水池连通，所述MBR膜反应池的污泥口分别通过一污泥泵与所述污泥池、缺氧池连通;所述缺氧池与一间歇曝气系统连接，所述MBR膜反应池与一鼓风曝气系统连接;
S2、污水进入缺氧池内，在间歇曝气系统的间歇曝气搅拌条件下进行水解酸化处理，降解污水中的有机杂质;同时在缺氧池内投加化学协同除磷药剂，除去污水中的磷;
S3、经缺氧池处理后的污水进入MBR膜反应池，通过鼓风曝气系统连续曝气，进行好氧生化反应，进一步除去污水中的有机杂质;MBR膜反应池的混合液一部分回流至缺氧池内，与缺氧池内的污水一并进行反硝化处理;MBR膜反应池产生的污泥一部分通过污泥泵回流至缺氧池，为缺氧池补充微生物，另一部分通过污泥泵回流至污泥池;
S4、经MBR膜反应池处理后的污水进入自吸泵，自吸泵负压抽吸进行固液分离;
S5、自吸泵的上清液进入紫外消毒装置内进行消毒，消毒完成后进入清水池;
S6、污泥池内的污泥进行好氧消化处理，产生的上清液回流至缺氧池循环处理，产生的污泥定期外运。
在其中一些实施例中，所述缺氧池内进行水解酸化和反硝化处理后，有机杂质降解17%-25%。
在其中一些实施例中，所述清水池内的磷浓度低于0.5mg/L。
本发明所述的农村污水一体化处理装置，省去了传统的二沉池，由缺氧池、MBR膜反应池、自吸泵、紫外消毒装置、清水池以及污泥池组成并相互连通，整体结构紧凑，占地面积小，剩余污泥量小，耐冲击能力强;可去除磷及难降解有机物，经检测，多数有机杂质被完全降解，磷浓度低于0.5mg/L，出水水质稳定达标。
