申请日2016.05.13
公开(公告)日2016.12.07
IPC分类号C02F9/04
摘要
一种便携式人力驱动应急水处理设备，属于水处理技术领域，包括：手动取水泵，所述手动取水泵通过取水管连接地表水;原水软体水袋，所述原水软体水袋通过原袋进水管连接手动取水泵;手动增压泵，所述手动增压泵通过原水袋出水管连接原水软体水袋;超滤模块，所述超滤模块通过超滤进水管连接手动增压泵;所述超滤模块下部配设浓水调压阀;碳纤维吸附模块，所述碳纤维吸附模块通过超滤产水管连接超滤模块;产水软体水袋，所述产水软体水袋通过吸附产水管连接碳纤维吸附模块。系统配置自主研发的超滤模块、碳纤维吸附模块，可在不同微污染水源条件下，通过工艺参数调整，达到生活饮用水水质要求。
权利要求书
1.一种便携式人力驱动应急水处理设备，其特征在于，包括：
手动取水泵(100)，所述手动取水泵(100)通过取水管(102)连接地表水;
原水软体水袋(106)，所述原水软体水袋(106)通过原袋进水管(104)连接手动取水泵(100);
手动增压泵(200)，所述手动增压泵(200)通过原水袋出水管(201)连接原水软体水袋(106);
超滤模块(300)，所述超滤模块(300)通过超滤进水管(203)连接手动增压泵(200);所述超滤模块(300)下部配设浓水调压阀(303);
碳纤维吸附模块(400)，所述碳纤维吸附模块(400)通过超滤产水管(302)连接超滤模块(300);
产水软体水袋(502)，所述产水软体水袋(502)通过吸附产水管(402)连接碳纤维吸附模块(400);
所述手动取水泵(100)和手动增压泵(200)均由手柄(111)，泵体(114)，泵进水口(113)和泵出水口(112)组成;所述泵体(114)内设吸水泵腔、皮囊及弹簧;所述泵进水口(113)和泵出水口(112)均配设有单向阀;
所述原水袋出水管(201)设置有底部出水阀(107)，原水袋出水管(201)与底部出水阀(107)采用活接;所述吸附产水管(402)设置有产水软体水袋进水阀(501);吸附产水管(402)与产水软体水袋进水阀(501)采用活接。
2.如权利要求1所述的一种便携式人力驱动应急水处理设备，其特征在于，所述取水管(102)连接地表水的一端设置有过滤头(101)。
3.如权利要求1所述的一种便携式人力驱动应急水处理设备，其特征在于，所述超滤模块(300)包括超滤外壳(309)、膜封盖(306)、膜丝(308)和超滤中心管(307);所述膜封盖(306)置于超滤外壳(309)内部，且将超滤外壳(309)内腔分隔出上产水腔和下过滤腔;所述膜丝(308)置于下过滤腔，且膜丝(308)两端固定于膜封盖(306)并与上产水腔相连通;所述超滤中心管(307)穿设于膜封盖(306)，上端连接超滤外壳(309)的超滤进水口(305)，下端延伸至下过滤腔;所述超滤外壳(309)顶部开设有与超滤中心管(307)连通的超滤进水口(305)，上部开设有与上产水腔连通的超滤产水口(304)，底部开设有与下过滤腔连通的超滤排放口(301);所述超滤进水口(305)连接超滤进水管(203);所述超滤产水口(304)连接超滤产水管(302);所述超滤排放口(301)连接浓水调压阀(303)。
4.如权利要求1所述的一种便携式人力驱动应急水处理设备，其特征在于，所述碳纤维吸附模块(400)包括吸附外壳(404)、碳纤维吸附柱(406)和吸附中心管(405);所述吸附外壳(404)中空形成腔体，顶端开设有吸附产水口(403)，上部开设有吸附进水口(407)，下部开设有吸附排水口(401);所述碳纤维吸附柱(406)置于吸附外壳(404)的腔体内，底端固定于吸附外壳(404)下部，顶端通过吸附中心管(405)与吸附产水口(403)相连通;所述吸附中心管(405)，上端连接外壳(404)的出水口(403)，下端延伸至吸附外壳(404)腔体下部;所述吸附进水口(407)连接超滤产水管(302);所述吸附产水口(403)连接吸附产水管(402)。
说明书
一种便携式人力驱动应急水处理设备
技术领域
本发明属于水处理技术领域，具体涉及为一种便携式人力驱动应急水处理设备。
背景技术
近年来，为追随科技的发展和社会的进步，环境问题日益严峻，且突发灾难事故在众多问题中比较棘手。另外，部队作战或野外训练时，大部分饮水供给需要就近就地自行制备，饮水安全补给直接关乎部队战力。突发应急或野外作业状况下，现场往往缺电，且水源地水质情况复杂，可能存在有机化合物、无机化合物、重金属、生物污染等，因此，寻找一种能够适应各种水源的便携式人力驱动应急水处理设备显得尤为重要。
传统的砂滤装置因其体积过大，对悬浮物去除率低，易堵塞，不太适应野外应急状况。为了解决上述问题，中国专利CN101948190A公开了一种野外应急水处理设备，利用过滤网、PP棉滤芯过滤器、活性炭颗粒过滤器、活性炭棒过滤器、超滤过滤器、紫外杀菌器组成的设备作野外应急水处理，使用发电机提供小型水泵动力，该设备可满足突发事故下的饮用水要求，但其也存在着一些不足，如需要充足的能源补给，环境较为恶劣情况下，PP棉滤芯易堵塞，工作寿命短，前置活性炭过滤吸附容量有限，出水水质不达标，需要动力，饮用水供应受燃料供应限制。
因此，急需一种满足携带、拆装方便，人力驱动，产水量大，水质安全有保障的应急水处理设备。
发明内容
本发明的目的在于克服上述提到的缺陷和不足，而提供一种便携式人力驱动应急水处理设备。
本发明实现其目的采用的技术方案如下。

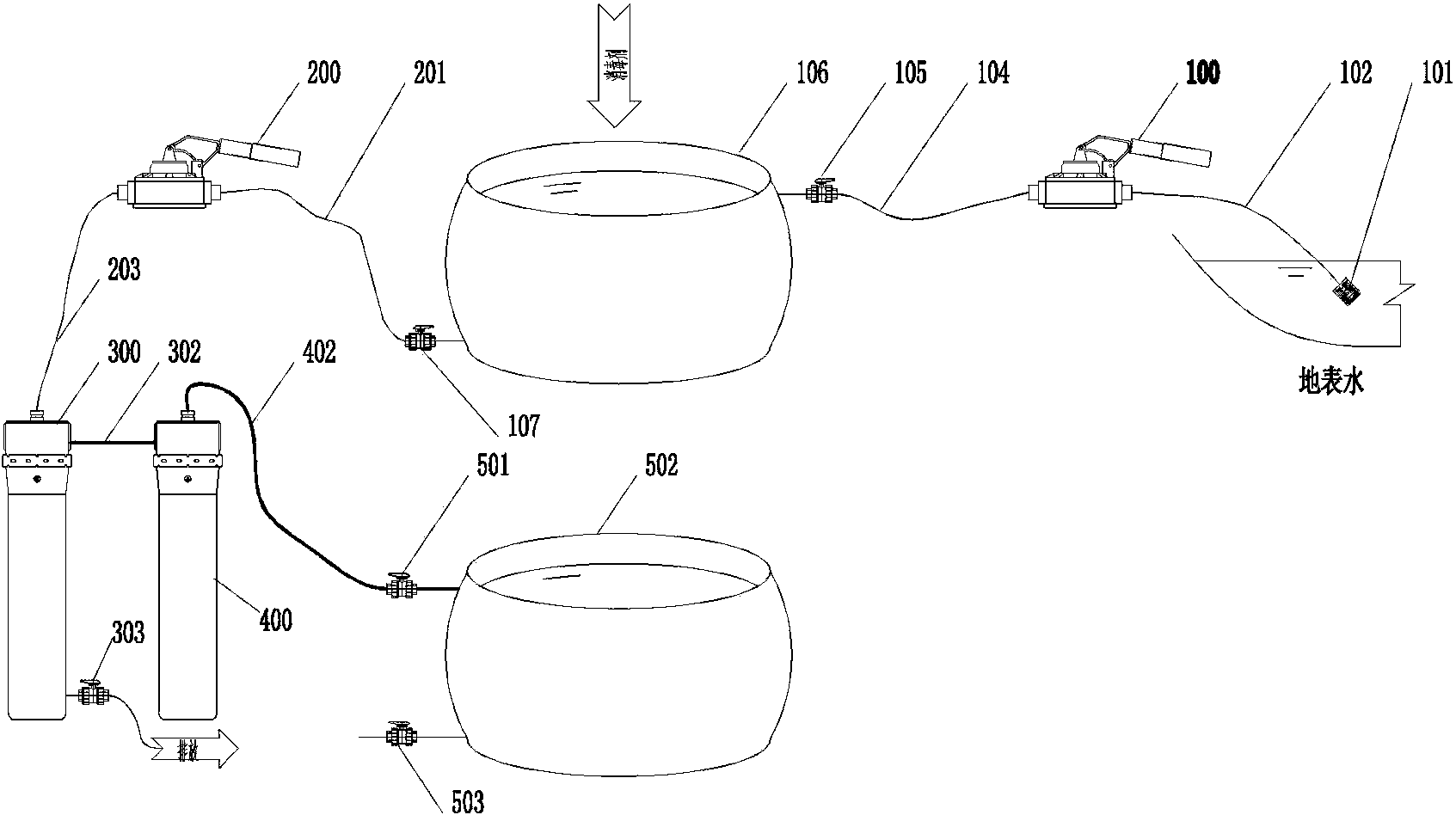

一种便携式人力驱动应急水处理设备，包括：
手动取水泵，所述手动取水泵通过取水管连接地表水;
原水软体水袋，所述原水软体水袋通过原袋进水管连接手动取水泵;
手动增压泵，所述手动增压泵通过原水袋出水管连接原水软体水袋;
超滤模块，所述超滤模块通过超滤进水管连接手动增压泵;所述超滤模块下部配设浓水调压阀;
碳纤维吸附模块，所述碳纤维吸附模块通过超滤产水管连接超滤模块;
产水软体水袋，所述产水软体水袋通过吸附产水管连接碳纤维吸附模块。
所述取水管连接地表水的一端设置有过滤头。
所述手动取水泵和手动增压泵均由手柄，泵体，泵进水口和泵出水口组成;所述泵体内设吸水泵腔、皮囊及弹簧;所述泵进水口和泵出水口均配设有单向阀。
所述超滤模块包括超滤外壳、膜封盖、膜丝和超滤中心管;所述膜封盖置于超滤外壳内部，且将超滤外壳内腔分隔出上产水腔和下过滤腔;所述膜丝置于下过滤腔，且膜丝两端固定于膜封盖并与上产水腔相连通;所述超滤中心管穿设于膜封盖，上端连接超滤外壳的超滤进水口，下端延伸至下过滤腔;所述超滤外壳顶部开设有与超滤中心管连通的超滤进水口，上部开设有与上产水腔连通的超滤产水口，底部开设有与下过滤腔连通的超滤排放口;所述超滤进水口连接超滤进水管;所述超滤产水口连接超滤产水管;所述超滤排放口连接浓水调压阀。
所述碳纤维吸附模块包括吸附外壳、碳纤维吸附柱和吸附中心管;所述吸附外壳中空形成腔体，顶端开设有吸附产水口，上部开设有吸附进水口，下部开设有吸附排水口;所述碳纤维吸附柱置于吸附外壳的腔体内，底端固定于吸附外壳下部，顶端通过吸附中心管与吸附产水口相连通;所述吸附中心管，上端连接外壳的出水口，下端延伸至吸附外壳腔体下部;所述吸附进水口连接超滤产水管;所述吸附产水口连接吸附产水管。
所述原水袋出水管设置有底部出水阀，原水袋出水管与底部出水阀采用活接;所述吸附产水管设置有产水软体水袋进水阀;吸附产水管与产水软体水袋进水阀采用活接。
本发明具有以下优点：
1满足多种水源条件：系统配置自主研发的超滤模块、碳纤维吸附模块，可在不同微污染水源条件下，通过工艺参数调整，达到生活饮用水水质要求;
2采用自主研发的超滤模块，可直接过滤，简化工艺流程，操作简单;
3采用碳纤维吸附模块，吸附去除剩余有机污染物等，操作简单，保证出水水质;
4模块化设计，系统主机设管道收纳箱，收纳软管，便于携带，组装快速。
