申请日2016.04.29
公开(公告)日2016.06.29
IPC分类号C02F11/12; C02F103/32
摘要
本发明公开了一种果胶专用叠螺式污泥脱水机及其螺旋轴。它采用一种变径变螺距螺旋轴，其螺旋片的螺距沿出泥箱方向逐渐减小;该螺旋轴从轴长的1/3位置起，其直径沿出泥箱方向逐渐增大;该螺旋轴后2/3段即脱水段的长度增加10?15%。本发明针对果胶污泥有机物含量高、泥质松软、比重轻、不易脱水的特点，创新设计了一种果胶专用螺旋轴;该螺旋轴经特殊设计，脱水腔体内压力更高，从进泥端至出泥端的压缩比可达3.5：1，脱水时间更长，脱水效果更好。该果胶专用叠螺式污泥脱水机具有腔体内压力更大、不易粘轴、污泥脱水停留时间长，脱水效率高等特点，可以在保证不降低设备单位时间处理效率的同时有效提高污泥脱水效果。
权利要求书
1.一种果胶专用叠螺式污泥脱水机的螺旋轴，其特征在于，它采用一种变径变螺距螺旋轴，其螺旋片的螺距沿出泥箱方向逐渐减小;该螺旋轴从轴长的1/3位置起，其直径沿出泥箱方向逐渐增大。
2.如权利要求1所述的果胶专用叠螺式污泥脱水机的螺旋轴，其特征在于，该螺旋轴后2/3段即脱水段的长度增加10-15%。
3.一种采用如权利要求1或2所述的螺旋轴的果胶专用叠螺式污泥脱水机，其特征在于，它包括由固定环、活动环和上述螺旋轴构成的过滤本体，还包括罩壳、滤液收集槽、滤液排出口、进泥箱和出泥箱;所述罩壳内部依次排列若干个固定环，相邻两个固定环之间配置有与固定环同心且可动的活动环，活动环的内径比固定环的内径小;螺旋轴从固定环和活动环的中心孔中穿过;过滤本体底部设有滤液收集槽和滤液排出口;进泥箱和出泥箱分别设置在螺旋轴的两端;所述螺旋轴与安装在出泥箱一侧的变频电机连接。
4.如权利要求3所述的果胶专用叠螺式污泥脱水机，其特征在于，固定环的外径比活动环的外径大，相邻两个固定环之间在大于活动环外径的外端边缘处设置有调整块，每块调整块均与连接杆固定连接，连接杆两端分别固定安装在进泥箱和出泥箱上。
5.如权利要求3或4所述的果胶专用叠螺式污泥脱水机，其特征在于，相邻两个固定环之间的间隙设置为2.0mm～4.0mm。
6.如权利要求5所述的果胶专用叠螺式污泥脱水机，其特征在于，相邻两个固定环与活动环之间的间隙设置为0.1mm～1mm。
7.如权利要求3或4所述的果胶专用叠螺式污泥脱水机，其特征在于：该果胶专用叠螺式污泥脱水机从进泥端到出泥端的压缩比达3.5:1。
说明书
一种果胶专用叠螺式污泥脱水机及其螺旋轴
技术领域
本发明属于环保技术领域，涉及一种果胶专用叠螺式污泥脱水机及其螺旋轴。
背景技术
随着人民生活水平不断提高，罐头类食品的需求量也日益增加。在各类罐头中蔬菜罐头和水果罐头的生产量和贸易量已成为主流。由于水果罐头生产中产生大量有机废水，废水中含有糖、有机酸、果胶、酸、碱等有机物，如不经处理直接排入自然水体要消耗大量的溶解氧，造成水体缺氧，使鱼类和水生生物死亡，所以在罐头食品厂迅速发展的同时，废水处理问题日益引起人们的普遍关注。
由于水果罐头生产中产生的废水中含有大量的糖、有机酸、果胶、酸、碱等有机物，果蔬行业废水经过滤、生物反应后遗留的果胶污泥有机物含量高、泥质松软、比重轻、不易脱水，利用带式压滤机或板框压滤机进行污泥脱水时容易堵塞滤布，出泥含水率高，滤布清洗困难;普通类型的叠螺式污泥脱水机虽能对此类污泥进行处理，但因果胶类污泥性质特殊，出泥含水率较高、处理后的泥饼无法堆积，堆积或装袋时渗液较大，难以外运，且对后续的污泥后续深化处理带来较大影响。
现有技术的叠螺式污泥脱水机可广泛用于如下领域：(1)养猪场废水、食品加工废水等废水处理过程中产生的有机污泥;(2)电镀废水，印染废水，含切削油废水，涂料废水等废水处理过程中产生的无机污泥;(3)从蔬菜残渣、果皮、食物残渣等处理对象中分离出液体。依靠这种形式的脱水机，通过螺旋装置的旋转运动，活动环与固定环进行相对运动，同时清扫过滤部的空隙，防止堵塞。
这种类型的污泥脱水机，根据所处理的污泥的性质不同，处理效果及处理能力均有很大不同。对于一些很难脱水的有机泥，为了提高污泥的脱水效果，降低出泥含水率，只能降低设备的运行速度，减少泥饼产出量，用以增加脱水本体内的运行压力和增加污泥脱水时间，即在牺牲设备单位时间处理能力的同时，用以达到更佳的处理效果。一般叠螺机处理市政污泥时的运行转速为2-3Rpm，而处理果胶类较难脱水的污泥时的运行速度只能维持在1-2Rpm，且此时泥饼的含水率仍然不是很理想。
况且果蔬行业有一明显区别于其他行业的特征，其生产季节性强，生产旺季时其日污泥产量大，而在平时基本没有污泥需要处理。在此条件下用一般的叠螺机在降低设备处理能力的来达到处理效果的做法将造成设备的一次性投入加大。
发明内容
本发明的目的在于克服现有常规脱水设备处理果胶污泥时存在的缺陷，提供一种对果胶污泥脱水效果好、脱水效率高的果胶专用叠螺式污泥脱水机及其螺旋轴。
本发明的技术方案如下：

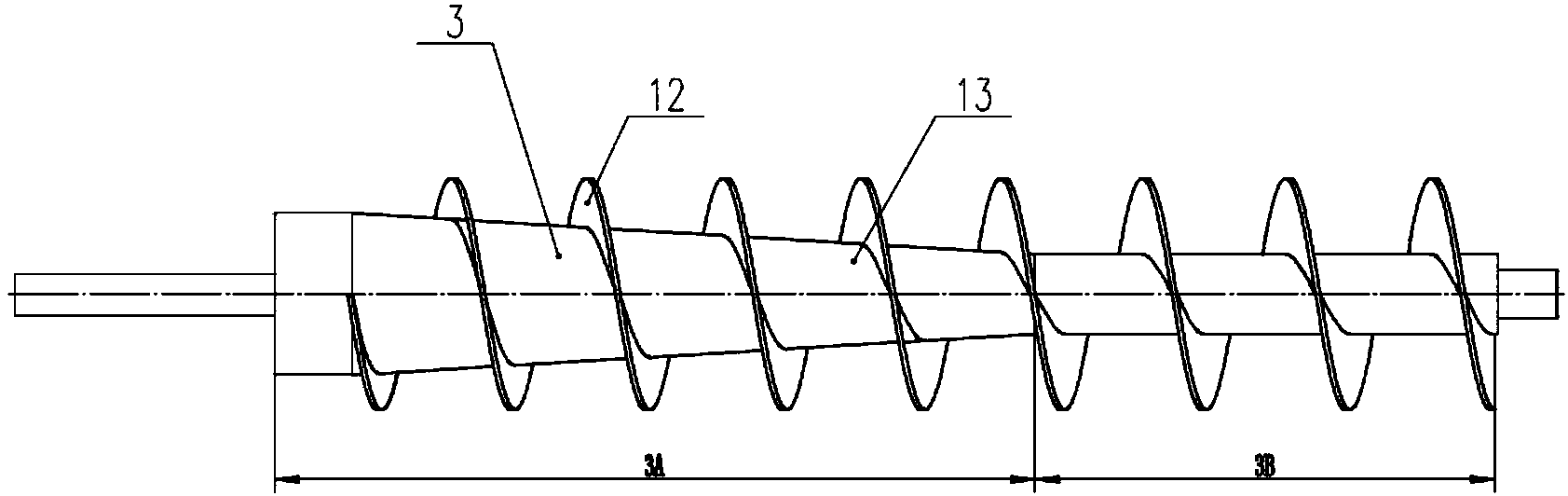

一种果胶专用叠螺式污泥脱水机的螺旋轴，它采用一种变径变螺距螺旋轴，其螺旋片的螺距沿出泥箱方向逐渐减小;该螺旋轴从轴长的1/3位置起，其直径沿出泥箱方向逐渐增大;且该螺旋轴后2/3段(即脱水段)的长度增加10-15%。
一种果胶专用叠螺式污泥脱水机，它包括由固定环(环形固定叠片)、活动环(环形活动叠片)和上述螺旋轴构成的过滤本体，还包括罩壳、滤液收集槽、滤液排出口、进泥箱和出泥箱;所述罩壳内部依次排列若干个固定环，相邻两个固定环之间配置有与固定环同心且可动的活动环，活动环的内径比固定环的内径小;螺旋轴从固定环和活动环的中心孔中穿过;过滤本体底部设有滤液收集槽和滤液排出口;进泥箱和出泥箱分别设置在螺旋轴的两端;所述螺旋轴与安装在出泥箱一侧的变频电机连接。固定环的外径比活动环的外径大，相邻两个固定环之间在大于活动环外径的外端边缘处设置有调整块，每块调整块均与连接杆固定连接，连接杆两端分别固定安装在进泥箱和出泥箱上。
进一步地，相邻两个固定环之间的间隙设置为2.0mm～4.0mm，相邻两个固定环与活动环之间的间隙设置为0.1mm～1mm。
进一步地，该果胶专用叠螺式污泥脱水机从进泥端到出泥端的压缩比达3.5:1，即进泥端滤室容积与出泥端滤室容积的容积比为3.5:1。
本发明的有益效果：
本发明针对水果罐头生产行业果胶污泥的特点，通过多年积累各行业叠螺式污泥脱水机的实际应用经验，经自主创新，研发设计了专门用于果胶污泥处理的叠螺式污泥脱水机----果胶行业专用叠螺式脱水机，此设备主要在螺旋轴、动定环等方面上进行了改进，使得该设备具有腔体内压力更大、不易粘轴、污泥脱水停留时间长，脱水效率高等特点，处理后的污泥含水率低，容易堆积，堆积或装袋无明显渗液，方便后续污泥的深度处理。
本发明针对果胶污泥的特点，创新设计了一种果胶专用叠螺式污泥脱水机的螺旋轴;该螺旋轴采用变径轴，同时增加脱水段的长度，将螺旋片的螺距沿出泥箱方向逐渐减小，且螺旋轴从特定位置起，其直径延出泥箱方向逐渐增大。一般叠螺机螺旋轴从进泥端至出泥端的压缩比为2:1左右，本发明的果胶专用叠螺机螺旋轴从进泥端至出泥端的压缩比可达3.5：1。故本发明的果胶专用叠螺机脱水腔体内压力更高，脱水时间更长，脱水效果更好。本发明的果胶专用叠螺式污泥脱水机与普通叠螺式污泥脱水机相比，可以在保证不降低设备单位时间处理效率的同时有效提高污泥脱水效果。
