申请日2016.05.14
公开(公告)日2016.09.28
IPC分类号B01D29/56; B01D29/01
摘要
本实用新型公开了一种污水处理用的简易型处理器，包括箱体，所述箱体包括第一腔体、第二腔体和第三腔体，所述箱体的顶部设置有盖板，所述箱体的左侧面靠近顶部的位置处设置有进水口，在四块以上的所述置物块的顶面之间设置有阻挡垃圾用的格栅板，所述第一腔体的底部倾斜设置有导板，所述导板与所述第一腔体的左侧面形成了排污口，在四块以上的所述第一置物块的顶面之间设置有过滤颗粒物用的过滤网，所述第三腔体右侧面靠近底部的位置处设置有出水口;污水流过第一腔体的格栅板，去除了污水中的垃圾，然后在经过第二腔体的过滤板，去除了污水中的颗粒物，最后流入到第三腔体，清洗只需打开盖板，取出格栅板与过滤网进行清理，本装置的结构较为简单，成本较为低廉，适合推广使用。
权利要求书
1.一种污水处理用的简易型处理器，其特征在于：包括箱体，所述箱体包括第一腔体、第二腔体和第三腔体，所述箱体的顶部设置有盖板，所述箱体的左侧面靠近顶部的位置处设置有进水口，所述第一腔体两侧靠近顶部的位置处设置有四块以上的置物块，在四块以上的所述置物块的顶面之间设置有阻挡垃圾用的格栅板，所述第一腔体的底部倾斜设置有导板，所述导板与所述第一腔体的左侧面形成了排污口，所述第二腔体两侧靠近中间位置处设置有四块以上的第一置物块，在四块以上的所述第一置物块的顶面之间设置有过滤颗粒物用的过滤网，所述第三腔体右侧面靠近底部的位置处设置有出水口。
2.根据权利要求1所述的污水处理用的简易型处理器，其特征在于：所述第一腔体与所述第二腔体之间设置有隔板，所述隔板靠近顶部的位置处设置有通孔，所述通孔横向贯穿所述隔板。
3.根据权利要求1所述的污水处理用的简易型处理器，其特征在于：所述第二腔体与所述第三腔体之间设置有第一隔板，所述隔板中间位置处设置有第一通孔，所述第一通孔横向贯穿所述第一隔板。
4.根据权利要求1所述的污水处理用的简易型处理器，其特征在于：所述过滤网包括框架和网体，所述网体设置在所述框架内，所述框架支撑在所述第一置物块的顶部。
5.根据权利要求1所述的污水处理用的简易型处理器，其特征在于：所述排污口连接有排污管，所述排污管位于所述箱体外面的那一端设置有控制阀。
说明书
一种污水处理用的简易型处理器
技术领域
本实用新型涉及一种污水处理用的简易型处理器。
背景技术
工业污水由于种类繁多、成分复杂，处理难度较大，常常需要大型的处理设备，而小型工厂或者家庭来说现有的污水处理设备存在面积庞大、设备复杂、处理时间长或存在处理效果不佳，处理成本高，出水水质差等问题。
发明内容
本实用新型要解决的技术问题是提供一种污水处理用的简易型处理器，污水流过第一腔体的格栅板，去除了污水中的垃圾，然后在经过第二腔体的过滤板，去除了污水中的颗粒物，最后流入到第三腔体，清洗只需打开盖板，取出格栅板与过滤网进行清理。
为解决上述问题，本实用新型采用如下技术方案：

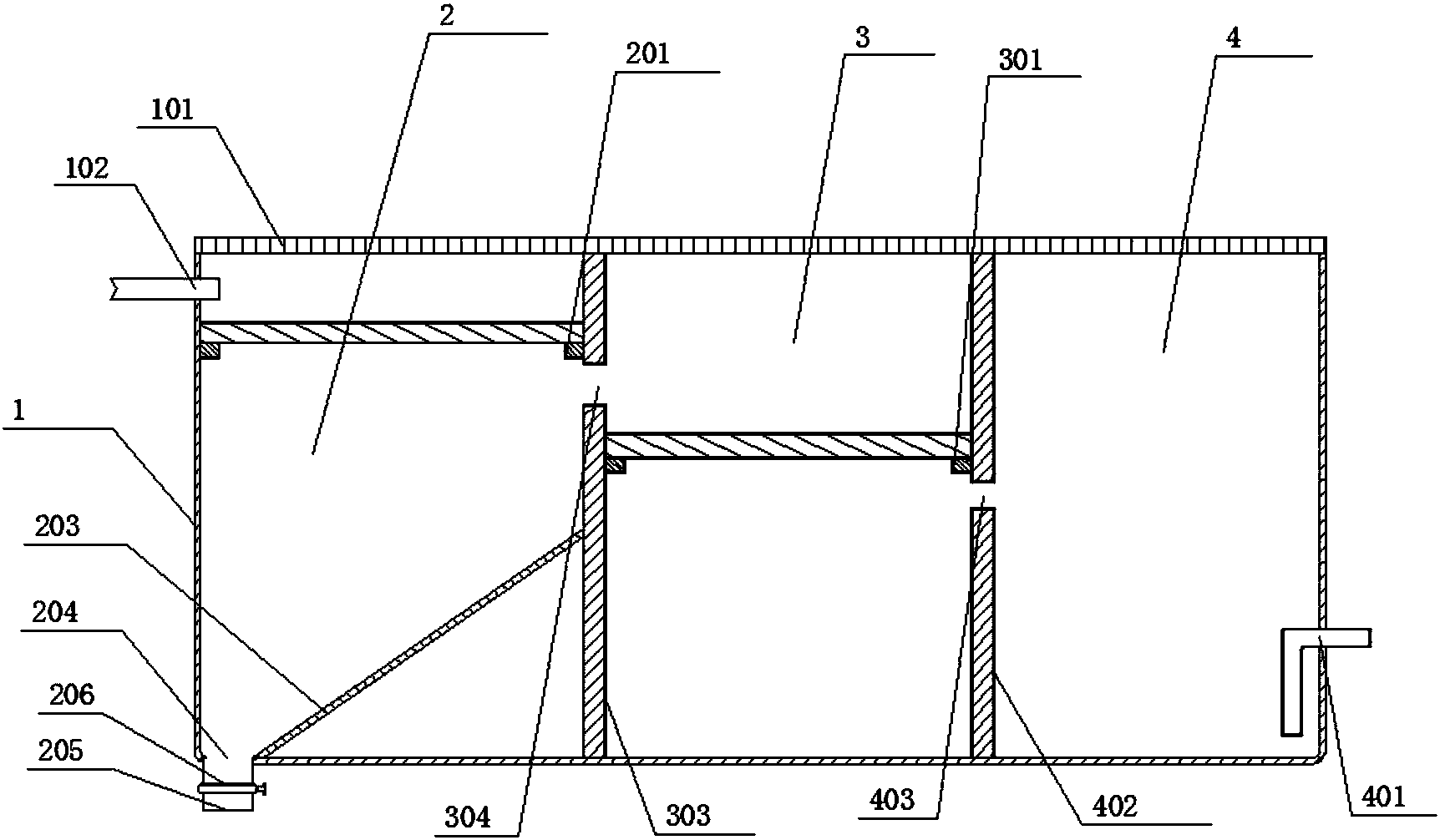

一种污水处理用的简易型处理器，包括箱体，所述箱体包括第一腔体、第二腔体和第三腔体，所述箱体的顶部设置有盖板，所述箱体的左侧面靠近顶部的位置处设置有进水口，所述第一腔体两侧靠近顶部的位置处设置有四块以上的置物块，在四块以上的所述置物块的顶面之间设置有阻挡垃圾用的格栅板，所述第一腔体的底部倾斜设置有导板，所述导板与所述第一腔体的左侧面形成了排污口，所述第二腔体两侧靠近中间位置处设置有四块以上的第一置物块，在四块以上的所述第一置物块的顶面之间设置有过滤颗粒物用的过滤网，所述第三腔体右侧面靠近底部的位置处设置有出水口。
优选地，所述第一腔体与所述第二腔体之间设置有隔板，所述隔板靠近顶部的位置处设置有通孔，所述通孔横向贯穿所述隔板。
优选地，所述第二腔体与所述第三腔体之间设置有第一隔板，所述隔板中间位置处设置有第一通孔，所述第一通孔横向贯穿所述第一隔板。
优选地，所述过滤网包括框架和网体，所述网体设置在所述框架内，所述框架支撑在所述第一置物块的顶部。
优选地，所述排污口连接有排污管，所述排污管位于所述箱体外面的那一端设置有控制阀。
本实用新型的有益效果是：污水流过第一腔体的格栅板，去除了污水中的垃圾，然后在经过第二腔体的过滤板，去除了污水中的颗粒物，最后流入到第三腔体，清洗只需打开盖板，取出格栅板与过滤网进行清理，本装置的结构较为简单，成本较为低廉，适合推广使用。
