冷却循环水处理系统

　　申请日2016.07.20

　　公开(公告)日2017.01.11

　　IPC分类号C02F9/04

　　摘要

　　本实用新型公开的是基于臭氧发生器的冷却循环水处理系统。本实用新型包括冷却循环水系统，所述冷却循环水系统上并联有循环水处理系统;所述循环水处理系统包括顺次连接的预处理系统、气水混合系统、气水分离系统，连接在气水混合系统上的臭氧发生装置，以及设置在气水分离系统上的尾气处理系统;所述冷却循环水系统包括集水池，与集水池形成循环回路的冷却塔;所述预处理系统为设置在集水池出水口位置处的过滤器，所述臭氧发生装置通过流量控制阀与气水混合系统连通。本实用新型具有结构简单，缓蚀、阻垢和杀菌效果佳等优点。

　　权利要求书

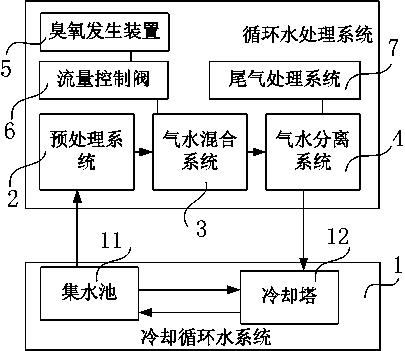

　　1.基于臭氧发生器的冷却循环水处理系统，包括冷却循环水系统，其特征在于，所述冷却循环水系统(1)上并联有循环水处理系统;所述循环水处理系统包括顺次连接的预处理系统(2)、气水混合系统(3)、气水分离系统(4)，连接在气水混合系统(3)上的臭氧发生装置(5)，以及设置在气水分离系统(4)上的尾气处理系统(7);

　　所述冷却循环水系统(1)包括集水池(11)，与集水池(11)形成循环回路的冷却塔(12);

　　所述预处理系统(2)为设置在集水池(11)出水口位置处的过滤器，所述臭氧发生装置(5)通过流量控制阀(6)与气水混合系统(3)连通。

　　2.根据权利要求1所述的基于臭氧发生器的冷却循环水处理系统，其特征在于，所述集水池(11)包括具有入水口(111)和出水口(112)的池本体(113)，安装在池本体(113)内部出水口(112)位置处的过滤器安装座(114)，所述过滤器安装座(114)上还设置有密封件(115)。

　　3.根据权利要求1所述的基于臭氧发生器的冷却循环水处理系统，其特征在于，所述出水口(112)设置在池本体(113)底端，该过滤器安装座(114)位于池本体(113)内出水口(112)位置处，且该过滤器通过该过滤器安装座(114)设置在池本体(113)底端。

　　4.根据权利要求1所述的基于臭氧发生器的冷却循环水处理系统，其特征在于，所述气水混合系统为水射器。

　　5.根据权利要求1所述的基于臭氧发生器的冷却循环水处理系统，其特征在于，所述尾气处理系统为排气管道。

　　说明书

　　基于臭氧发生器的冷却循环水处理系统

　　技术领域

　　本实用新型涉及一种冷却循环水系统，具体涉及的是基于臭氧发生器的冷却循环水处理系统。

　　背景技术

　　循环水系统广泛应用于中央空调系统的冷却及工业生产的冷却。循环水在运行过程中，随着系统温度升高、水的蒸发以及外界灰尘大量进入水中等因素，造成系统水中无机离子和有机物质的富集，引起循环水系统中各类换热器、管道阀门等结垢、腐蚀和菌藻滋生，进而降低热交换率，增加能耗，腐蚀缩短设备使用寿命，严重时危及生产和生活安全。

　　循环水处理技术的核心是通过有效控制循环水中的悬浮物、胶体及溶解物等水质指标来控制系统的污垢热阻值、腐蚀速率，细菌及悬浮物的繁殖，提高系统运行浓缩倍数，降低系统补水量及排污量，进而降低系统的处理运行成本，缩短投资回收周期，达到节能减排和保障公共卫生安全的目标。

　　目前，我国循环水主要采用化学加药法处理，定时定量投放化学水质处理药剂，存在调节滞后、水质污染等问题，不能有效阻垢、防腐，浓缩倍率低，能耗及水耗大，严重的需要定期停机对换热设备进行物理或化学清洗。如何能创设一种新的循环水处理方法及方法，实属当前重要研发课题之一。

　　实用新型内容

　　本实用新型的目的在于克服现有技术中水质处理系统不能有效阻垢、防腐，能耗及水耗大的问题;提供解决上述问题的基于臭氧发生器的冷却循环水处理系统。

　　为达到上述目的，本实用新型的技术方案如下：

　　基于臭氧发生器的冷却循环水处理系统，包括冷却循环水系统，所述冷却循环水系统上并联有循环水处理系统;所述循环水处理系统包括顺次连接的预处理系统、气水混合系统、气水分离系统，连接在气水混合系统上的臭氧发生装置，以及设置在气水分离系统上的尾气处理系统;

　　所述冷却循环水系统包括集水池，与集水池形成循环回路的冷却塔;

　　所述预处理系统为设置在集水池出水口位置处的过滤器，所述臭氧发生装置通过流量控制阀与气水混合系统连通。

　　本实用新型通过臭氧发生装置的有效设置，能在不影响循环效果的条件下，有效阻垢、防腐，达到降低能耗及水耗，防止废水污染的问题，效果十分显著。

　　进一步，所述集水池包括具有入水口和出水口的池本体，安装在池本体内部出水口位置处的过滤器安装座，所述过滤器安装座上还设置有密封件。

　　更进一步地，所述出水口设置在池本体底端，该过滤器安装座位于池本体内出水口位置处，且该过滤器通过该过滤器安装座设置在池本体底端。

　　优选地，所述气水混合系统为水射器。

　　优选地，所述尾气处理系统为排气管道。

　　本实用新型与现有技术相比，具有以下优点及有益效果：

　　1、本实用新型通过臭氧发生装置的有效设置，能在不影响循环效果的条件下，有效阻垢、防腐，达到降低能耗及水耗，防止废水污染的问题，效果十分显著;
