申请日2016.05.06
公开(公告)日2016.09.21
IPC分类号C02F9/08
摘要
本实用新型公开了一种高效易清洁污水处理装置，所述桶体的内部转动安装有转筒，所述桶体的底部中心安装有防水轴承，所述电机的输出轴穿过防水轴承与转筒底端固定连接，所述转筒的基体上开设有排水孔，所述转筒的内部设有细过滤网，所述细过滤网的内部设有粗过滤网，所述粗过滤网的上方设有污水进管，所述桶体的出水口通过管道连通有活性炭过滤装置，所述活性炭过滤装置的出水口通过管道连通有紫外线灭菌箱，所述紫外线灭菌箱的出水口通过管道连通有蓄水池;该高效易清洁污水处理装具有污水处理效率高、洁净度高、便于拆卸与清洗等优点，适合大规模推广。
权利要求书

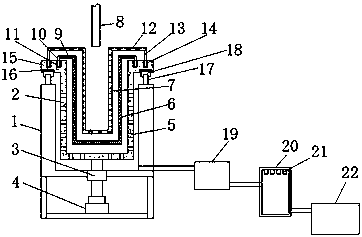

1.一种高效易清洁污水处理装置，包括桶体(1)和电机(4)，其特征在于：所述桶体(1)的内部转动安装有转筒(2)，所述桶体(1)的底部中心安装有防水轴承(3)，所述电机(4)的输出轴穿过防水轴承(3)与转筒(2)底端固定连接，所述转筒(2)的基体上开设有排水孔(5)，所述转筒(2)的内部设有细过滤网(6)，所述细过滤网(6)的内部设有粗过滤网(7)，所述粗过滤网(7)的上方设有污水进管(8)，所述桶体(1)的出水口通过管道连通有活性炭过滤装置(19)，所述活性炭过滤装置(19)的出水口通过管道连通有紫外线灭菌箱(20)，所述紫外线灭菌箱(20)的内部顶端安装有紫外线灭菌灯(21)，所述紫外线灭菌箱(20)的出水口通过管道连通有蓄水池(22)。
2.根据权利要求1所述的一种高效易清洁污水处理装置，其特征在于：所述桶体(1)的上端的作用两侧均通过支架(17)活动安装有滚轮(18)，所述转筒(2)的顶端外围设有凸环(15)，所述凸环(15)开设有与滚轮(18)对应的滚轮槽(16)，所述滚轮(18)位于滚轮槽(16)的内部。
3.根据权利要求1所述的一种高效易清洁污水处理装置，其特征在于：所述细过滤网(6)和粗过滤网(7)顶端的左右两侧分别设有第一板块(9)与第二板块(12)，所述第一板块(9)与第二板块(12)的外侧下端分别设有第一插接杆(10)和第二插接杆(13)，所述转筒(2)的上端分别开设有与第一插接杆(10)和第二插接杆(13)对应的第一插接孔(11)和第二插接孔(14)，所述细过滤网(6)与转筒(2)内壁和粗过滤网(7)之间的间距均在五厘米至十厘米之间。
4.根据权利要求1所述的一种高效易清洁污水处理装置，其特征在于：所述排水孔(5)至少设有二十个，且排水孔(5)均匀分布在转筒(2)的基体上。
5.根据权利要求1所述的一种高效易清洁污水处理装置，其特征在于：所述紫外线灭菌灯(21)至少设有四个，且为紫外线灭菌灯(21)均匀分布设置。
说明书
一种高效易清洁污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效易清洁污水处理装置。
背景技术
我国是水资源严重匮乏的国家，但随着经济的发展，水污染越来越严重，我国的用水资源状况越来越不容乐观。因此污水处理再利用起到越来越重要的作用。污水处理装置首先经过过滤网过滤，因污水中含有的杂质较多，常常导致过滤网堵塞，而且传统的过滤装置中的过滤网的位置是固定的不易清洗和更换;而且传统的污水处理装置只通过水的重力透过过滤网，污水处理效率低，而且传统的污水处理装置，洁净度低，因此传统的污水处理装置需要改进。
实用新型内容
本实用新型的目的在于提供一种高效易清洁污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效易清洁污水处理装置，包括桶体和电机，所述桶体的内部转动安装有转筒，所述桶体的底部中心安装有防水轴承，所述电机的输出轴穿过防水轴承与转筒底端固定连接，所述转筒的基体上开设有排水孔，所述转筒的内部设有细过滤网，所述细过滤网的内部设有粗过滤网，所述粗过滤网的上方设有污水进管，所述桶体的出水口通过管道连通有活性炭过滤装置，所述活性炭过滤装置的出水口通过管道连通有紫外线灭菌箱，所述紫外线灭菌箱的内部顶端安装有紫外线灭菌灯，所述紫外线灭菌箱的出水口通过管道连通有蓄水池。
优选的，所述桶体的上端的作用两侧均通过支架活动安装有滚轮，所述转筒的顶端外围设有凸环，所述凸环开设有与滚轮对应的滚轮槽，所述滚轮位于滚轮槽的内部。
优选的，所述细过滤网和粗过滤网顶端的左右两侧分别设有第一板块与第二板块，所述第一板块与第二板块的外侧下端分别设有第一插接杆和第二插接杆，所述转筒的上端分别开设有与第一插接杆和第二插接杆对应的第一插接孔和第二插接孔，所述细过滤网与转筒内壁和粗过滤网之间的间距均在五厘米至十厘米之间。
优选的，所述排水孔至少设有二十个，且排水孔均匀分布在转筒的基体上。
优选的，所述紫外线灭菌灯至少设有四个，且为紫外线灭菌灯均匀分布设置。
与现有技术相比，本实用新型的有益效果是：该高效易清洁污水处理装置，电机带动转筒，污水在重力和离心力的共同作用下，加快了污水处理效率，经过粗过滤网和细过滤网过滤较大杂质之后，再经过活性炭过滤装置吸附微小杂质，再经过紫外线灭菌箱灭菌消毒后，进入蓄水池，污水处理效率高，洁净度高;便于细过滤网和粗过滤网拆卸与清洗，同时细过滤网与转筒内壁和粗过滤网之间的设有间距，有效的防止细过滤网和粗过滤网堵塞，提高了污水的处理效率。因此该高效易清洁污水处理装具有污水处理效率高、洁净度高、便于拆卸与清洗等优点，适合大规模推广
