申请日2016.05.30
公开(公告)日2016.08.31
IPC分类号B60S3/04
摘要
本发明公开了一种洗车废水回收装置，包括四件第一接水单元以及两件第二接水单元，第一接水单元与第二接水单元之间、两第一接水单元之间均使用大导流板连接，第一接水单元、第二接水单元与大导流板之间相互拼接形成接水环。采用以上结构，使得本发明能对车体底盘进行很好的围合，提高废水回收率，且利用大导流板分别完成两第一接水单元之间以及第一接水单元与第二接水单元之间的连接，可进一步提高了废水回收率。本发明结构简单，且采用相互拼接的方式，可以根据车的外形进行灵活组合，适用于所有车型，提高使用率，方便快捷，同时本发明展开及收纳方便，减轻搬运压力，减少储存空间，适用于移动作业行业。

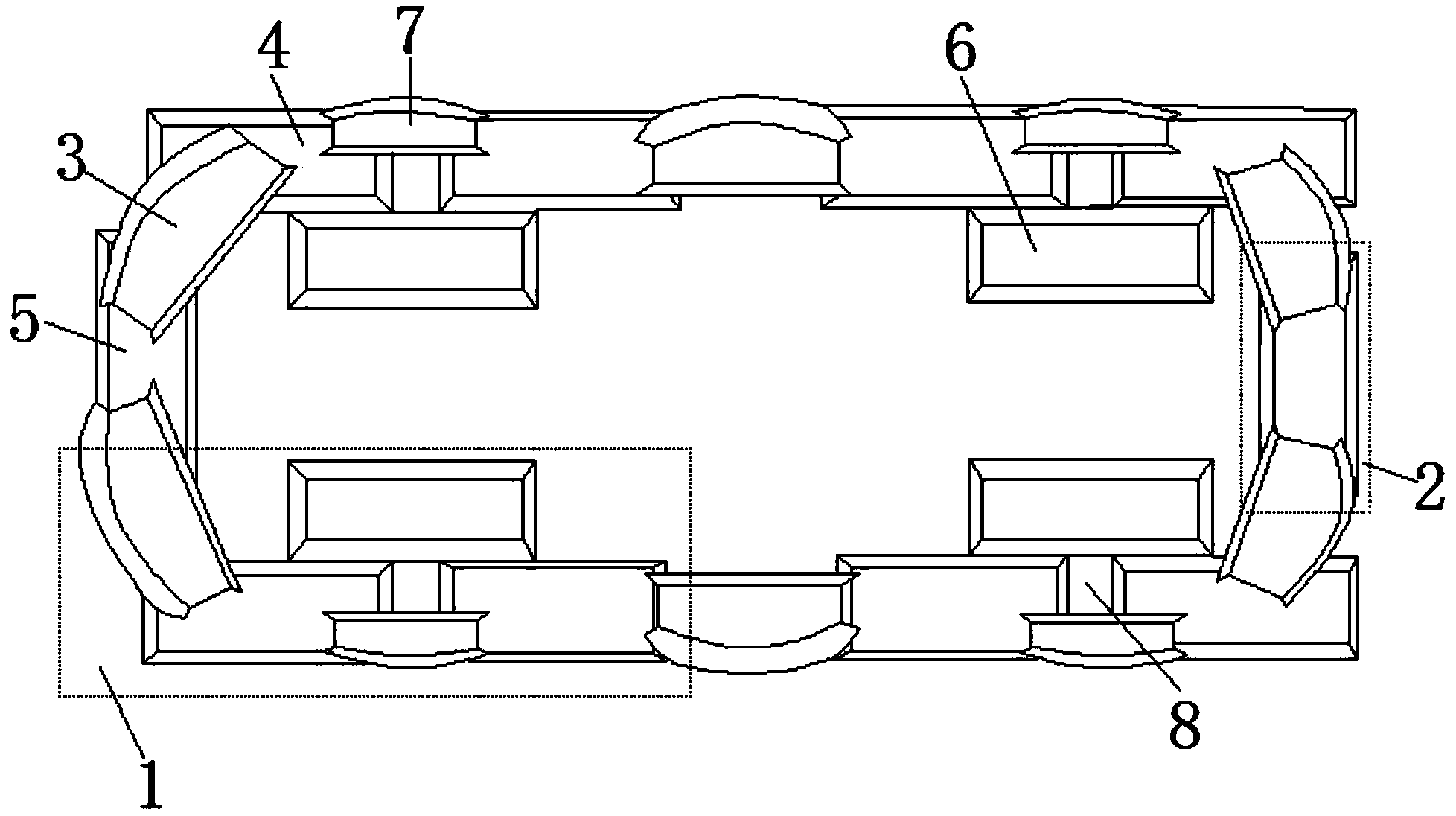

摘要附图
权利要求书
1.一种洗车废水回收装置，其特征在于：包括四件第一接水单元以及两件第二接水单元，所述第一接水单元与所述第二接水单元之间、两所述第一接水单元之间均使用大导流板连接，所述第一接水单元、所述第二接水单元与所述大导流板之间相互拼接形成接水环。
2.根据权利要求1所述的洗车废水回收装置，其特征在于：所述第一接水单元包括在同一水平线上的两回收槽，所述两回收槽之间设有空槽，所述空槽上方设置有小导流板，所述小导流板连接所述两回收槽。
3.根据权利要求2所述的洗车废水回收装置，其特征在于：所述第二接水单元包括第一回收槽。
4.根据权利要求3所述的洗车废水回收装置，其特征在于：所述空槽旁设有第二回收槽，所述第二回收槽与所述小导流板平行。
5.根据权利要求4所述的洗车废水回收装置，其特征在于：所述大导流板的左右两端均设置有开口，所述大导流板的底板的其中一条长边长的线形为弧形。
6.根据权利要求5所述的洗车废水回收装置，其特征在于：所述回收槽的侧壁与所述回收槽的底板的夹角大于90°且小于等于170°;所述大导流板的侧壁与所述大导流板的底板的夹角大于90°且小于等于170°;所述小导流板的侧壁与所述小导流板的底板的夹角大于90°且小于等于170°。
7.根据权利要求6所述的洗车废水回收装置，其特征在于：所述第一回收槽、所述第二回收槽的尺寸与形状与所述回收槽的尺寸与形状均一致。
8.根据权利要求7所述的洗车废水回收装置，其特征在于：所述小导流板的形状与所述大导流板的形状一致，所述小导流板的长与宽的尺寸均小于所述大导流板的长与宽的尺寸。
9.根据权利要求2所述的洗车废水回收装置，其特征在于：所述小导流板的数量为一个或两个，两个所述小导流板之间设有间隙。
说明书
洗车废水回收装置
技术领域
本发明涉及废水回收领域，特别涉及一种洗车废水回收装置。
背景技术
随着城市汽车数量的不断增加，汽车的清洗需求也日益凸显，固定的洗车场已经不能满足人们快节奏的生活需求，于是市场上开始出现移动洗车产业。移动洗车可以利用空闲的场地以及空闲的时间进行，人们不再需要排队，更不需要因为爱车的清洁而浪费掉过多的时间。移动洗车提高人们的生活便捷度，移动洗车产业适应着快速发展的社会。目前移动洗车设备种类众多，虽然能够快速完成洗车但容易导致污水乱流，污染环境，并且水资源浪费严重。节约用水、环境保护是全社会共同面对的问题，而如何回收洗车用水，使洗车用水得到再次利用，这个问题备受关注。
目前，移动洗车行业中常用的废水回收装置有以下几种：1、地毯式废水回收装置，将车停放在铺在地面上的地毯上，在地毯上进行洗车。该种地毯式废水回收装置，方便携带，储存面积小，但是废水回收率极低，因此对降低周边环境污染的效果是有限。2、吸水海绵式废水回收装置，将若干块海绵拼接形成与车辆大小相当的形状，将车辆停放在拼接海绵上，然后进行车辆清洗。该种吸水海绵式废水回收装置的废水回收效果虽比地毯式废水回收装置的废水回收效果要好些，但是废水只能通过人工挤压吸水海绵才能得到，费时费力，并且吸水海绵式废水回收装不能对车体底盘进行很好的围合，一定程度上影响废水的回收。3、大型收纳盘，在需清洗的车辆的车体底盘的下方放置一大型收纳盘，该种大型收纳盘的废水回收率较高，但也不能对车体底盘进行很好的围合，并且由于结构的固定，无法满足所有车型。因此现需要一种废水回收率高、对车体底盘进行很好的围合且能够满足所有车型的洗车废水回收装置。
发明内容
本发明要解决的技术问题是提供一种洗车废水回收装置，不但能够对车体底盘进行很好的围合，提高废水回收率，而且能够适应所有车型的洗车废水回收。
为了解决上述技术问题，本发明的技术方案为：一种洗车废水回收装置，包括四件第一接水单元以及两件第二接水单元，第一接水单元与第二接水单元之间、两第一接水单元之间均使用大导流板连接，第一接水单元、第二接水单元与大导流板之间相互拼接形成接水环。
进一步的，第一接水单元包括在同一水平线上的两回收槽，两回收槽之间设有空槽，空槽上方设置有小导流板，小导流板连接两回收槽。
进一步的，第二接水单元包括第一回收槽。
进一步的，空槽旁设有第二回收槽，第二回收槽与小导流板平行。
进一步的，大导流板的左右两端均设置有开口，大导流板的底板的其中一条长边长的线形为弧形。
进一步的，回收槽的侧壁与回收槽的底板的夹角大于90°且小于等于170°;大导流板的侧壁与大导流板的底板的夹角大于90°且小于等于170°;小导流板的侧壁与小导流板的底板的夹角大于90°且小于等于170°。
进一步的，第一回收槽、第二回收槽的尺寸与形状与回收槽的尺寸与形状均一致。
进一步的，小导流板的形状与大导流板的形状一致，小导流板的长与宽的尺寸均小于大导流板的长与宽的尺寸。
进一步的，小导流板的数量为一个或两个，两个小导流板之间设有间隙。
采用上述技术方案，由于四件第一接水单元、两件第二接水单元与大导流板之间相互拼接形成接水环，使得本发明能够对车体底盘进行很好的围合，提高废水回收率，且利用大导流板分别完成两第一接水单元之间以及第一接水单元与第二接水单元之间的连接，可进一步提高了废水回收率。本发明结构简单，且采用相互拼接的方式，可以根据车的外形进行灵活组合，适用于所有车型，提高使用率，方便快捷。
