申请日2016.05.17
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要
一体化高效生活污水处理装置涉及生化、电解生活污水处理技术领域，其包括VTBR厌氧反应器、一体式膜反应器、微电解反应器、储水箱和自动控制柜，VTBR厌氧反应器、一体式膜反应器、微电解反应器、储水箱均与自动控制柜电连接，且它们都固定在平台上;VTBR厌氧反应器设有黑水入口和一个设备快速冲洗接头，一体式膜反应器设有灰水入口、一个设备快速冲洗接头和压缩空气入口，VTBR厌氧反应器通过管道与一体式膜反应器连接，一体式膜反应器通过管道与微电解反应器的入口连接，微电解反应器的出口与储水箱的入水口连接。本实用新型的装置完全适用于海上平台、小区、办公大厦等设施，处理后的水质优于回用水标准GBT 18920‑2002，可做再生水利用。
权利要求书

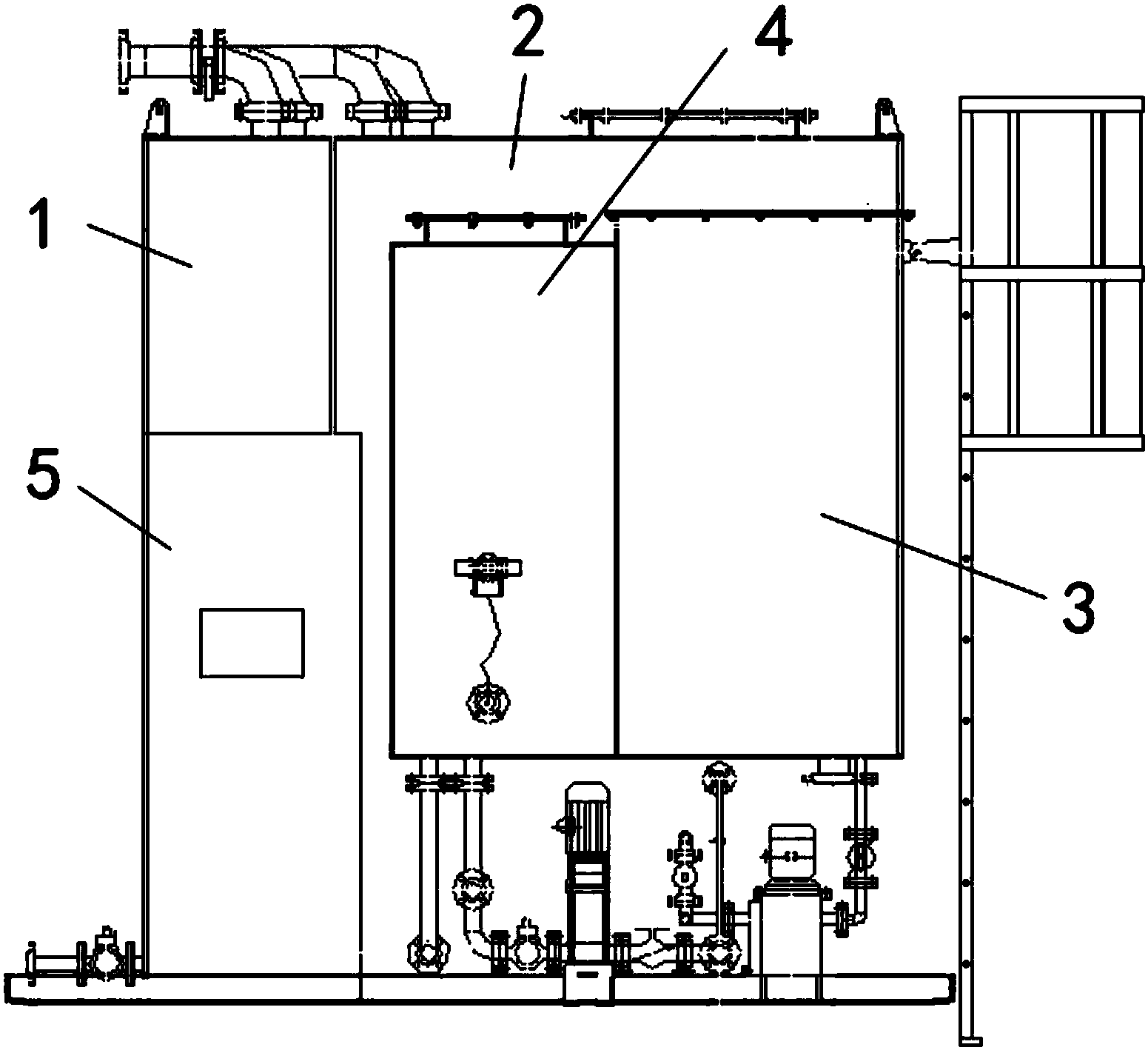

1.一体化高效生活污水处理装置，其特征在于，该装置包括VTBR厌氧反应器(1)、一体式膜反应器(2)、微电解反应器(3)、储水箱(4)和自动控制柜(5)，VTBR厌氧反应器(1)、一体式膜反应器(2)、微电解反应器(3)、储水箱(4)均与自动控制柜(5)电连接，且它们都固定在平台上;VTBR厌氧反应器(1)设有黑水入口(6)和一个设备快速冲洗接头(8)，一体式膜反应器(2)设有灰水入口(7)、一个设备快速冲洗接头(8)和压缩空气入口(9)，VTBR厌氧反应器(1)通过管道与一体式膜反应器(2)连接，一体式膜反应器(2)通过管道与微电解反应器(3)的入口连接，微电解反应器(3)的出口与储水箱(4)的入水口连接。
说明书
一体化高效生活污水处理装置
技术领域
本实用新型涉及生化、电解生活污水处理技术领域，具体涉及一种小型一体化生活污水处理装置。
背景技术
目前，海上平台常用的生活污水处理装置为多电解、生化处理装置，较为先进的是序批式膜生物反应装置。这些装置虽然可以将生活污水处理后达到排放标准，但同时造成了极大的能源和水资源的浪费。
发明内容
为了解决现有海上平台生活污水处理装置处理指标单一，处理水平低、无法达到回用标准的技术问题，本实用新型提供一种一体化高效生活污水处理装置。
本实用新型解决技术问题所采取的技术方案如下：
一体化高效生活污水处理装置，包括VTBR(垂直折流多功能生化反应器)厌氧反应器、一体式膜反应器、微电解反应器、储水箱和自动控制柜，VTBR厌氧反应器、一体式膜反应器、微电解反应器、储水箱均与自动控制柜电连接，且它们都固定在平台上;VTBR厌氧反应器设有黑水入口和一个设备快速冲洗接头，一体式膜反应器设有灰水入口、一个设备快速冲洗接头和压缩空气入口，VTBR厌氧反应器通过管道与一体式膜反应器连接，一体式膜反应器通过管道与微电解反应器的入口连接，微电解反应器的出口与储水箱的入水口连接。
本实用新型的有益效果是：该装置完全适用于海上平台、小区、办公大厦等设施，处理后的水质优于回用水标准GBT 18920-2002，可做再生水利用。
