申请日2016.05.09
公开(公告)日2016.11.30
IPC分类号E03F5/00; E03F5/10; E03F3/02
摘要
本实用新型涉及一种废水储存排放装置，包括储存排放箱，储存排放箱中间设有隔板，隔板将储存排放箱分为上下两部分，隔板上方为缓冲区，隔板下方为排放区，隔板上还设有流通管，流通管上设有阀门，缓冲区的一侧设有进水管，排放区的一侧设有出水管，排放区内设有废水检测器，出水管上设有三通阀，三通阀另外两端分别连接排放管和回流管，回流管上设有回流泵。本实用新型提供的贮存排放装置，无需另外设置流量调节池，结构简单，操作方便，降低了生产成本。
权利要求书
1.一种废水储存排放装置，包括储存排放箱，其特征在于，所述储存排放箱中间设有隔板，隔板将储存排放箱分为上下两部分，隔板上方为缓冲区，隔板下方为排放区，所述隔板上还设有流通管，所述流通管上设有阀门，所述缓冲区的一侧设有进水管，排放区的一侧设有出水管，所述排放区内设有废水检测器，出水管上设有三通阀，三通阀另外两端分别连接排放管和回流管，所述回流管上设有回流泵。
2.如权利要求1所述的废水储存排放装置，其特征在于，所述缓冲区和排放区内均设有液位检测器。
3.如权利要求1所述的废水储存排放装置，其特征在于，所述排放区内设有搅拌装置。
4.如权利要求1所述的废水储存排放装置，其特征在于，所述缓冲区的上部还设有溢流管，所述溢流管与回流管相连。
说明书
废水储存排放装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种废水储存排放装置。
背景技术
在我国，工业废水排放是造成我国水污染问题的主要原因;随着我国面临的日益严峻的水污染问题，如何减少废水排放甚至实现废水零排放就是非常迫切急需解决的问题;目前大多数的电厂、化工企业等对生产废水是设置废水处理池综合处理，废水处理池出水直接排放。但对于成分较复杂的生产废水(含油废水、化工废水)其水质水量往往波动较大，处理后排放水不能达到排放标准，排放超标。
发明内容
为解决上述问题，本实用新型公开了一种废水储存排放装置。
为了达到以上目的，本实用新型提供如下技术方案：

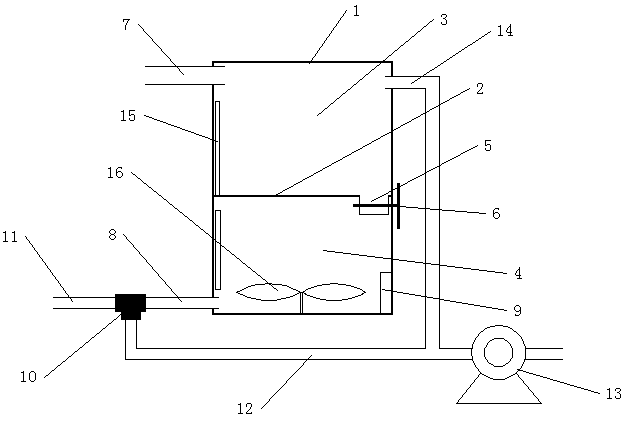

一种废水储存排放装置，包括储存排放箱，所述储存排放箱中间设有隔板，隔板将储存排放箱分为上下两部分，隔板上方为缓冲区，隔板下方为排放区，所述隔板上还设有流通管，所述流通管上设有阀门，所述缓冲区的一侧设有进水管，排放区的一侧设有出水管，所述排放区内设有废水检测器，出水管上设有三通阀，三通阀另外两端分别连接排放管和回流管，所述回流管上设有回流泵。
作为优选，所述缓冲区和排放区内均设有液位检测器。
作为优选，所述排放区内设有搅拌装置。
作为优选，所述缓冲区的上部还设有溢流管，所述溢流管与回流管相连。
本实用新型取得的有益效果为：
本实用新型通过在储存排放箱内设置隔板，将储存排放箱分为缓冲区和排放区两个部分，废水在排放区内进行混合、静置和排放，缓存区起到储存废水和调节废水流量的作用。使用本实用新型提供的贮存排放装置，无需另外设置流量调节池，结构简单，操作方便，降低了生产成本。
