申请日2016.05.09
公开(公告)日2016.11.30
IPC分类号B01F1/00; B01F7/16; B01F15/00; B01F15/04
摘要
本实用新型提供了一种水处理药剂溶解装置，包括溶液箱、药剂储槽、加药计量泵，其特征在于，溶液箱设有加药口、进水口和出水口，药剂储槽通过加药计量泵与溶液箱的加药口相连，溶液箱内还设有浓度检测器、液位计和搅拌装置，溶液箱的箱体由不锈钢制成，箱体外表面涂覆有防腐涂料层，箱体内壁设有橡胶衬里层。本实用新型通过在溶液箱箱体外表面涂覆防腐涂料层，在箱体内壁设置橡胶衬里层，极大的提高了溶液箱的耐腐蚀性，溶液箱内搅拌装置的搅拌轴和叶轮由耐腐蚀性能良好的碳钢防腐材料制成，有效防止搅拌轴和叶轮被化学药剂腐蚀，延长了设备的使用寿命。
权利要求书
1.一种水处理药剂溶解装置，包括溶液箱、药剂储槽、加药计量泵，其特征在于，所述溶液箱设有加药口、进水口和出水口，所述药剂储槽通过加药计量泵与所述溶液箱的加药口相连，所述溶液箱内还设有浓度检测器、液位计和搅拌装置，所述溶液箱的箱体由不锈钢制成，箱体外表面涂覆有防腐涂料层，箱体内壁设有橡胶衬里层。
2.如权利要求1所述的水处理药剂溶解装置，其特征在于，所述橡胶衬里层由耐酸碱的天然橡胶制成。
3.如权利要求1所述的水处理药剂溶解装置，其特征在于，还包括PLC控制器，所述浓度检测器、液位计、加药计量泵均与所述PLC控制器相连。
4.如权利要求2所述的水处理药剂溶解装置，其特征在于，所述橡胶衬里层所用的橡胶为经过硫化处理的天然橡胶。
5.如权利要求1所述的水处理药剂溶解装置，其特征在于，所述搅拌装置的搅拌轴和叶轮由碳钢防腐材料制成。
6.如权利要求1所述的水处理药剂溶解装置，其特征在于，所述液位计为磁翻板液位计。
说明书
一种水处理药剂溶解装置
技术领域
本实用新型属于水处理领域，具体涉及一种水处理药剂溶解装置。
背景技术
在废水处理过程中，经常需要加入一些化学药剂，为了提高水处理效果，使药剂与废水充分混合，通常要先将药剂溶解在水中配成溶液后再将配置好的溶液投加到废水处理系统中。药剂的溶解一般在溶液箱中进行，化学药剂往往有较强的腐蚀性，这就要求溶液箱具有良好的耐腐蚀性，现有的溶液箱的耐腐蚀性往往达不到要求，容易腐蚀损坏。
发明内容
为解决上述问题，本实用新型公开了一种水处理药剂溶解装置。
为了达到以上目的，本实用新型提供如下技术方案：

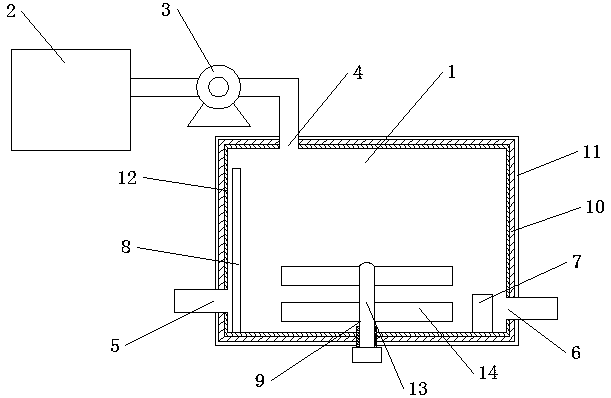

一种水处理药剂溶解装置，包括溶液箱、药剂储槽、加药计量泵，所述溶液箱设有加药口、进水口和出水口，所述药剂储槽通过加药计量泵与所述溶液箱的加药口相连，所述溶液箱内还设有浓度检测器、液位计和搅拌装置，所述溶液箱的箱体由不锈钢制成，箱体外表面涂覆有防腐涂料层，箱体内壁设有橡胶衬里层。
作为优选，所述橡胶衬里层由耐酸碱的天然橡胶制成。
作为优选，还包括PLC控制器，所述浓度检测器、液位计、加药计量泵均与所述PLC控制器相连。
作为优选，所述橡胶衬里层所用的橡胶为经过硫化处理的天然橡胶。
作为优选，所述搅拌装置的搅拌轴和叶轮由碳钢防腐材料制成。
作为优选，所述液位计为磁翻板液位计。
本实用新型取得的有益效果为：
通过在溶液箱箱体外表面涂覆防腐涂料层，在箱体内壁设置橡胶衬里层，极大的提高了溶液箱的耐腐蚀性，溶液箱内搅拌装置的搅拌轴和叶轮由耐腐蚀性能良好的碳钢防腐材料制成，有效防止搅拌轴和叶轮被化学药剂腐蚀，延长了设备的使用寿命。
