申请日2016.05.09
公开(公告)日2016.11.23
IPC分类号C02F1/00
摘要
本实用新型公开了一种压铸离型剂废水浓缩回收系统，包括与废水输入管连接的第一贮槽;所述第一贮槽通过第一管道连接至浓缩机;所述第一管道的一端设于第一贮槽底部，另一端设于浓缩机底部;所述第一管道上设有输液泵;所述浓缩机通过第二管道连接浓缩水箱;所述第二管道的一端设于浓缩机底部，另一端设于浓缩水箱顶部;所述第二管道上设有输液泵;所述浓缩水箱通过第三管道连接第二贮槽;所述第三管道的一端设于浓缩水箱底部，另一端设于第二贮槽顶部;所述第二贮槽连接有排水管，该排水管连接于第二贮槽底部，且该排水管上设有排水泵。本实用新型压铸离型剂废水浓缩回收系统，其能对压铸离型剂废水进行浓缩处理。
权利要求书
1.压铸离型剂废水浓缩回收系统，其特征在于，包括与废水输入管连接的第一贮槽;
所述第一贮槽通过第一管道连接至浓缩机;所述第一管道的一端设于第一贮槽底部，所述第一管道的另一端设于浓缩机底部;所述第一管道上设有输液泵;
所述浓缩机通过第二管道连接浓缩水箱;所述第二管道的一端设于浓缩机底部，所述第一管道的另一端设于浓缩水箱顶部;所述第二管道上设有输液泵;
所述浓缩水箱通过第三管道连接第二贮槽;所述第三管道的一端设于浓缩水箱底部，所述第三管道的另一端设于第二贮槽顶部;所述第三管道上设有输液泵;
所述第二贮槽连接有排水管，该排水管连接于第二贮槽底部，且该排水管上设有排水泵。
2.根据权利要求1所述的压铸离型剂废水浓缩回收系统，其特征在于，所述废水输入管上设有水泵。
3.根据权利要求2所述的压铸离型剂废水浓缩回收系统，其特征在于，所述第一贮槽内设有液位传感器。
4.根据权利要求3所述的压铸离型剂废水浓缩回收系统，其特征在于，所述浓缩水箱内设有液位传感器。
5.根据权利要求4所述的压铸离型剂废水浓缩回收系统，其特征在于，所述第二贮槽内设有液位传感器。
说明书
压铸离型剂废水浓缩回收系统
技术领域
本实用新型涉及压铸离型剂废水浓缩回收系统。
背景技术
压铸离型剂需要与水配合使用，使用后会形成压铸离型剂废水，需要对该压铸离型剂废水进行处理。
实用新型内容
本实用新型的目的在于提供一种压铸离型剂废水浓缩回收系统，其能对压铸离型剂废水进行浓缩处理。

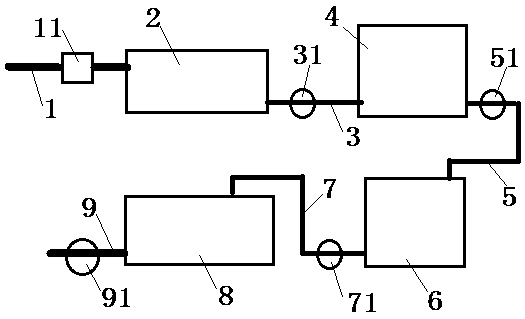

为实现上述目的，本实用新型的技术方案是设计一种压铸离型剂废水浓缩回收系统，包括与废水输入管连接的第一贮槽;
所述第一贮槽通过第一管道连接至浓缩机;所述第一管道的一端设于第一贮槽底部，所述第一管道的另一端设于浓缩机底部;所述第一管道上设有输液泵;
所述浓缩机通过第二管道连接浓缩水箱;所述第二管道的一端设于浓缩机底部，所述第一管道的另一端设于浓缩水箱顶部;所述第二管道上设有输液泵;
所述浓缩水箱通过第三管道连接第二贮槽;所述第三管道的一端设于浓缩水箱底部，所述第三管道的另一端设于第二贮槽顶部;所述第三管道上设有输液泵;
所述第二贮槽连接有排水管，该排水管连接于第二贮槽底部，且该排水管上设有排水泵。
优选的，所述废水输入管上设有水泵。
优选的，所述第一贮槽内设有液位传感器。
优选的，所述浓缩水箱内设有液位传感器。
优选的，所述第二贮槽内设有液位传感器。
本实用新型的优点和有益效果在于：提供一种压铸离型剂废水浓缩回收系统，其能对压铸离型剂废水进行浓缩处理。
