申请日2016.05.09
公开(公告)日2016.11.23
IPC分类号G01N1/10
摘要
本实用新型公布了一种用于污水取样的自洁净导流管道，它包括集水槽以及与之相连的进水管，所述集水槽侧面设置有支撑板，且支撑板上设置有冲洗电机以及与之相连的冲洗水管，冲洗水管一端连接到集水槽内，另一端连通着干净水源;在进水管的末端设置有电动阀门，且电动阀门输出端连接着出水口和废水口并实现选择导通。本实用新型的目的是提供一种用于污水取样的自洁净导流管道，完成采样后自动清洗采样管道，避免前次水样的影响，保证采用结果准确有效。
权利要求书
1.一种用于污水取样的自洁净导流管道，它包括集水槽(1)以及与之相连的进水管(5)，其特征在于，所述集水槽(1)侧面设置有支撑板(2)，且支撑板(2)上设置有冲洗电机(3)以及与之相连的冲洗水管(4)，冲洗水管(4)一端连接到集水槽(1)内，另一端连通着干净水源;在进水管(5)的末端设置有电动阀门(7)，且电动阀门(7)输出端连接着出水口(8)和废水口(9)并实现选择导通。
2.根据权利要求1所述的一种用于污水取样的自洁净导流管道，其特征在于，所述集水槽(1)侧面设置有用于方便收集样品的收集腔(101)。
3.根据权利要求1所述的一种用于污水取样的自洁净导流管道，其特征在于，所述冲洗水管出水口(401)连通到集水槽(1)内部。
4.根据权利要求1所述的一种用于污水取样的自洁净导流管道，其特征在于，所述进水管(5)下方转折处设置有支撑柱(6)。
5.根据权利要求1所述的一种用于污水取样的自洁净导流管道，其特征在于，所述冲洗水管(4)连接着市政自来水源。
说明书
一种用于污水取样的自洁净导流管道
技术领域
本实用新型属于污水处理领域，涉及污水取样收集方面，具体为一种用于污水取样的自洁净导流管道。
背景技术
在污水处理领域，需要定时采集水样，真实反映实时水样情况，依次为依据来调整处理措施。一般自来水厂和水质监测采样多采用真空泵，而对于污水处理厂采集污水样品时，采用真空泵采样，极易发生管道堵塞问题，影响生产，同时也容易造成设备损坏。
申请人于2011-09-28申请了关于自动取样的两份专利，专利申请号：201120378178.1，专利名称为：一种自动水质采样机的采水机构;以及专利申请号：201120378146.1，专利名称为：自动水质采样机。其较好地解决了以上技术问题，但同时，由于管道设置的问题，管道中会有前次水样的残留，并且每次采样相隔一段时间，污水在管道中容易滋生细菌;这样前次水样的影响会导致当次水样采集不是完全准确，对水样分析数据存在偏差。
实用新型内容
本实用新型的目的是针对以上问题，提供一种用于污水取样的自洁净导流管道，完成采样后自动清洗采样管道，避免前次水样的影响，保证采用结果准确有效。

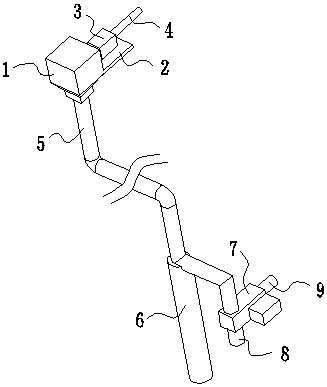

为实现以上目的，本实用新型采用的技术方案是：一种用于污水取样的自洁净导流管道，它包括集水槽(1)以及与之相连的进水管(5)，所述集水槽(1)侧面设置有支撑板(2)，且支撑板(2)上设置有冲洗电机(3)以及与之相连的冲洗水管(4)，冲洗水管(4)一端连接到集水槽(1)内，另一端连通着干净水源;在进水管(5)的末端设置有电动阀门(7)，且电动阀门(7)输出端连接着出水口(8)和废水口(9)并实现选择导通。
进一步的，所述集水槽(1)侧面设置有用于方便收集样品的收集腔(101)。
进一步的，所述冲洗水管出水口(401)连通到集水槽(1)内部。
进一步的，所述进水管(5)下方转折处设置有支撑柱(6)。
进一步的，所述冲洗水管(4)连接着市政自来水源。
本实用新型的有益效果：本实用新型一种用于污水取样的自洁净导流管道，完成采样后自动清洗采样管道，避免前次水样的影响，保证采用结果准确有效。
