申请日2017.10.10
公开(公告)日2017.12.19
IPC分类号C02F9/14
摘要
本发明公开了一种城市污水净化处理设备，包括净化处理设备本体，所述净化处理设备本体由上而下设置有曝气池、分离净化池、厌氧生物处理池和超滤净化池;所述净化处理设备本体的底部活动连接有往复移动底座;所述往复移动底座的两侧螺纹连接有往复电机，且往复电机的机械输出端螺纹连接有牵引机构，左右牵引机构对称分布;所述净化处理设备本体的下方螺纹连接有移动轮;所述往复移动底座上螺纹连接有滑动轨道;所述曝气池的左侧上方螺纹连接有污水缓冲池，本发明结构简单，安装方便，结构稳定，使用寿命长，一体式结构，整体性能高，提高净化均匀度，且定时控制开关，实现智能分步工作，净化效率高，有效提高水质，减少细菌和杂质。
权利要求书

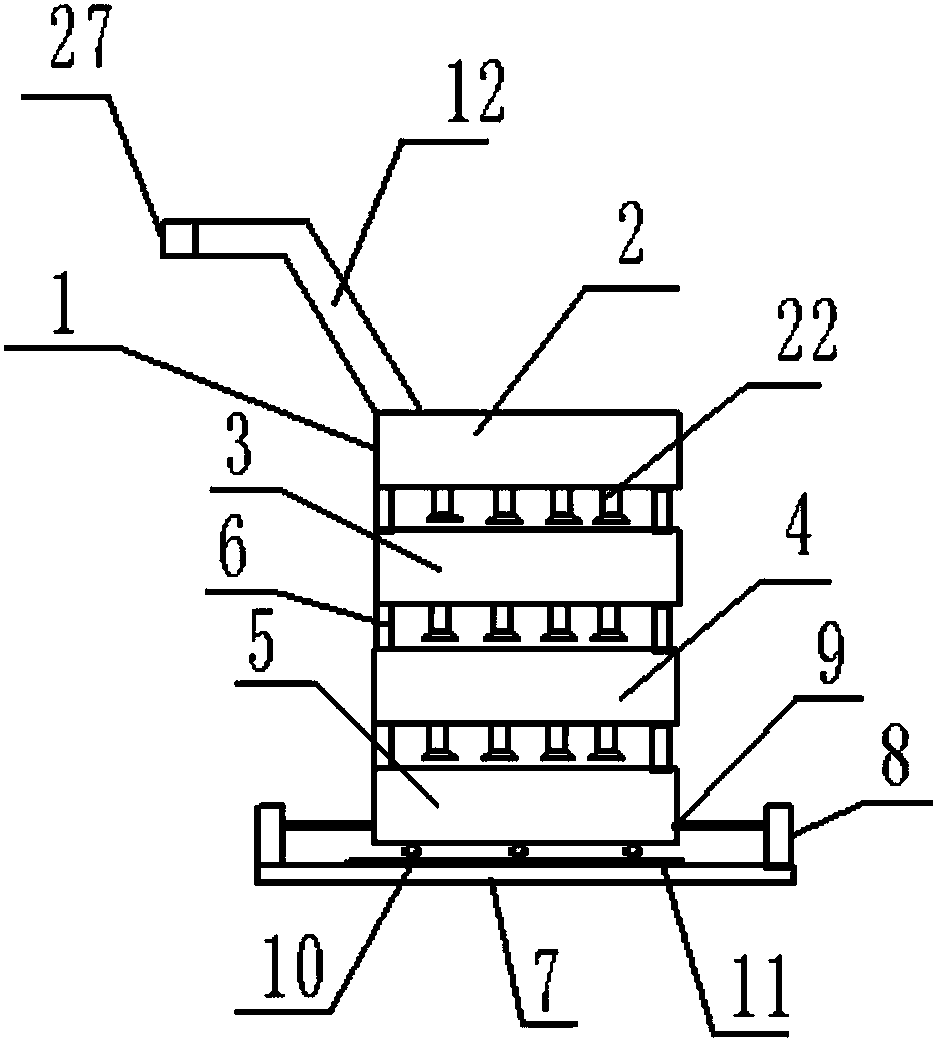

1.一种城市污水净化处理设备，包括净化处理设备本体(1)，其特征在于：所述净化处理设备本体(1)由上而下设置有曝气池(2)、分离净化池(3)、厌氧生物处理池(4)和超滤净化池(5);所述曝气池(2)和分离净化池(3)、分离净化池(3)和厌氧生物处理池(4)、厌氧生物处理池(4)和超滤净化池(5)相邻之间螺纹连接有支撑柱(6);所述净化处理设备本体(1)的底部活动连接有往复移动底座(7);所述往复移动底座(7)的两侧螺纹连接有往复电机(8)，且往复电机(8)的机械输出端螺纹连接有牵引机构(9)，左右牵引机构(9)对称分布;所述净化处理设备本体(1)的下方螺纹连接有移动轮(10);所述往复移动底座(7)上螺纹连接有滑动轨道(11);所述曝气池(2)的左侧上方螺纹连接有污水缓冲池(12)。
2.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述曝气池(2)的两侧内壁上螺纹连接有鼓风曝气机(13)。
3.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述曝气池(2)的下方螺纹连接有雾化曝气管(14)，且雾化曝气管(14)的上方开设有出气孔(15)，且出气孔(15)上螺纹连接有雾化器(16)。
4.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述分离净化池(3)中螺纹连接有污泥分离器(17)和臭氧发生器(18)。
5.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述厌氧生物处理池(4)中设置有厌氧微生物层板(19)，其中填充有厌氧微生物颗粒(20)。
6.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述超滤净化池(5)中嵌有超滤膜网(21)。
7.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述曝气池(2)、分离净化池(3)、厌氧生物处理池(4)的底部均设置有定时投放口(22)。
8.根据权利要求7所述的城市污水净化处理设备，其特征在于：所述定时投放口(22)中螺纹连接有定时控制阀(23)，定时控制阀(23)上电性连接有定时器(24)，且定时器(24)的输入端电性连接有设定器(25)，设定器(25)螺纹连接于净化处理设备本体(1)的侧方表面上。
9.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述超滤净化池(5)的右侧开设有管道输出口(26)。
10.根据权利要求1所述的城市污水净化处理设备，其特征在于：所述污水缓冲池(12)的侧边无缝焊接有城市污水管道接入口(27)。
说明书
一种城市污水净化处理设备
技术领域
本发明涉及市政领域，具体为一种城市污水净化处理设备。
背景技术
城市污水处理是指为改变污水性质，使其对环境水域不产生危害而采取的措施。城市污水处理一般分为三级：一级处理，系应用物理处理法去除污水中不溶解的污染物和寄生虫卵;二级处理，系应用生物处理法将污水中各种复杂的有机物氧化降解为简单的物质;三级处理，系应用化学沉淀法、生物化学法、物理化学法等，去除污水中的磷、氮、难降解的有机物、无机盐等。至于采取哪级处理比较合理，应视对最终排出物的处理要求而定。
现在我们的城市污水处理设备大多体积很大，占用面积很大，这样一来会增加了我们市政管理的投入成本，且人力的投入也会放大，并且由于含量比较大，所以会出现不均匀的情况，从而会影响到整体的净化效果，有时需要返工，这样一来，则会增加投入，耽误了时间。
所以可以针对此上问题，设计出一体式污水净化设备，结构稳定，减少占用空间，节省成本，提高净化的效果。
发明内容
本发明的目的在于提供一种城市污水净化处理设备，以解决上述背景技术中提出的问题。
本发明提供了一种城市污水净化处理设备，包括净化处理设备本体，所述净化处理设备本体由上而下设置有曝气池、分离净化池、厌氧生物处理池和超滤净化池;所述曝气池和分离净化池、分离净化池和厌氧生物处理池、厌氧生物处理池和超滤净化池相邻之间螺纹连接有支撑柱;所述净化处理设备本体的底部活动连接有往复移动底座;所述往复移动底座的两侧螺纹连接有往复电机，且往复电机的机械输出端螺纹连接有牵引机构，左右牵引机构对称分布;所述净化处理设备本体的下方螺纹连接有移动轮;所述往复移动底座上螺纹连接有滑动轨道;所述曝气池的左侧上方螺纹连接有污水缓冲池。
通过上述技术方案，净化处理设备本体由上而下设置有曝气池、分离净化池、厌氧生物处理池和超滤净化池，采用一体式结构，减少占用面积，结构完整，曝气池和分离净化池、分离净化池和厌氧生物处理池、厌氧生物处理池和超滤净化池相邻之间螺纹连接有支撑柱，结构稳定，使用寿命长，其底部活动连接有往复移动底座，其两侧固定的往复电机可以让牵引机构左右移动，左右牵引机构对称分布，从而实现净化处理设备本体的稳定匀速的左右移动，更进一步得提高了净化、过滤的效率，减少工作时间，提高均匀程度，净化处理设备本体的下方螺纹连接有移动轮和往复移动底座上螺纹连接有滑动轨道相互搭配，让移动的过程更加顺畅，曝气池的左侧上方螺纹连接有污水缓冲池，起到缓冲的作用。
优选的，所述曝气池的两侧内壁上螺纹连接有鼓风曝气机。
优选的，所述曝气池的下方螺纹连接有雾化曝气管，且雾化曝气管的上方开设有出气孔，且出气孔上螺纹连接有雾化器。
通过上述技术方案，采用雾化曝气管通过雾化器将水源进行雾化后，通过出气孔喷射出去，提高了曝气池的曝气效果。
优选的，所述分离净化池中螺纹连接有污泥分离器和臭氧发生器。
通过上述技术方案，采用污泥分离器将水中的悬浮物和杂质去除，臭氧发生器增加了水源的清洁度，提高了臭氧的含量，提高水质的质量。
优选的，所述厌氧生物处理池中设置有厌氧微生物层板，其中填充有厌氧微生物颗粒。
通过上述技术方案，采用厌氧微生物层板，其中填充有厌氧微生物颗粒，采用厌氧微生物提高了水的净化能力。
优选的，所述超滤净化池中嵌有超滤膜网。
通过上述技术方案，采用超滤膜网进一步提高了水的净化效果，将小颗粒杂质去除，减少细菌。
优选的，所述曝气池、分离净化池、厌氧生物处理池的底部均设置有定时投放口。
优选的，所述定时投放口中螺纹连接有定时控制阀，定时控制阀上电性连接有定时器，且定时器的输入端电性连接有设定器，设定器螺纹连接于净化处理设备本体的侧方表面上。
通过上述技术方案，定时控制定时投放口的开关和闭合，实现分步工作。
优选的，所述超滤净化池的右侧开设有管道输出口。
优选的，所述污水缓冲池的侧边无缝焊接有城市污水管道接入口。
与现有技术相比，本发明的有益效果是：此城市污水净化处理设备结构简单，安装方便，结构稳定，使用寿命长，一体式结构，整体性能高，左右移动本体，提高净化均匀度，且定时控制开关，实现智能分步工作，提高净化的完整性，净化效率高，有效提高水质，提高其臭氧含量，减少细菌和杂质。
