申请日2017.09.30
公开(公告)日2018.01.23
IPC分类号G01N33/18
摘要
本发明公开了一种废水中常见金属和重金属含量检测装置，包括装置底座，所述装置底座的顶端固定安装有固定座，固定座的顶端设有圆形凹槽，固定座在圆形凹槽处转动连接有转动座，转动座的顶端转动连接有转动轴，转动轴的一侧安装有转动臂，转动臂的顶端安装有支撑座，支撑座的顶端安装有金属套环，金属套环内套设有伸缩杆，伸缩杆远离转动轴的一端转动连接有水样采集杯，水样采集杯靠近转动臂的底端侧壁转动连接有转动轮，转动轮的一侧与转动臂的一侧侧壁固定连接。相比较现有产品而言，本发明能够在取样的同时让人不直接接触废水，保障人的安全，另一方面可以对采取的水样进行即时的检测，具有时效性，得出的数据具有准确性。
权利要求书

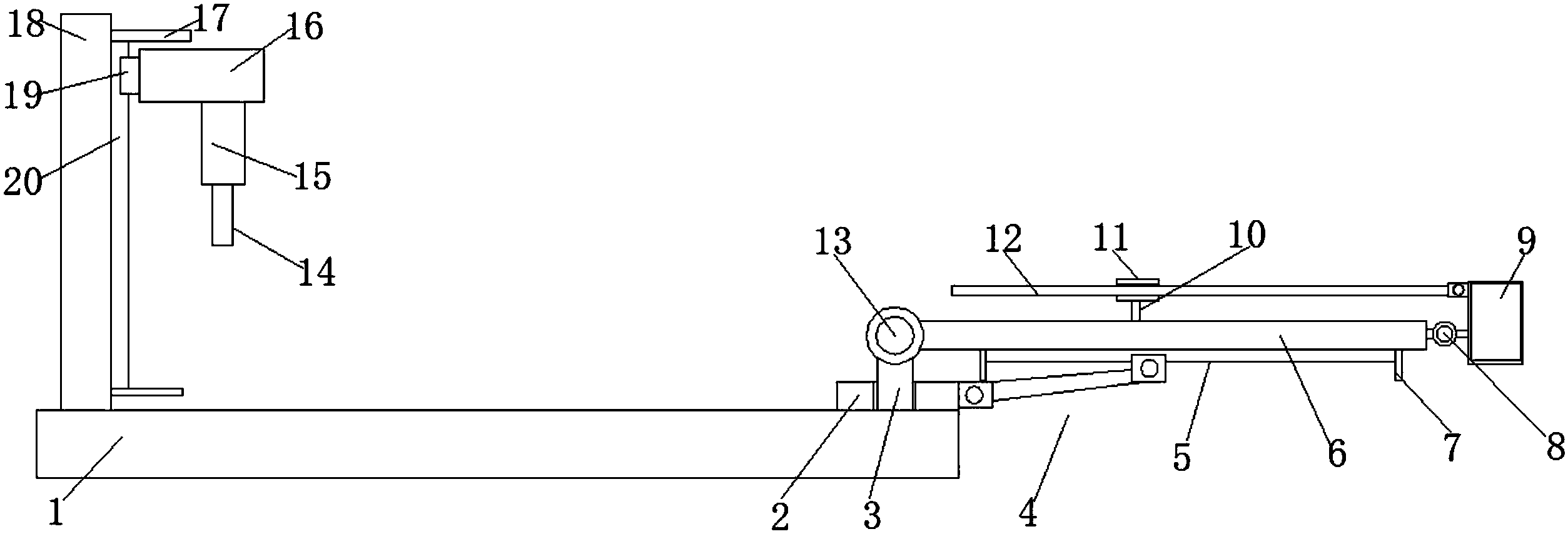

1.废水中常见金属和重金属含量检测装置，包括装置底座(1)，其特征在于，所述装置底座(1)的顶端固定安装有固定座(2)，固定座(2)的顶端设有圆形凹槽，固定座(2)在圆形凹槽处转动连接有转动座(3)，转动座(3)的顶端转动连接有转动轴(13)，转动轴(13)的一侧固定安装有转动臂(6)，转动臂(6)的顶端固定安装有支撑座(10)，支撑座(10)的顶端固定安装有金属套环(11)，金属套环(11)内套设有伸缩杆(12)，伸缩杆(12)远离转动轴(13)的一端转动连接有水样采集杯(9)，水样采集杯(9)靠近转动臂(6)的底端侧壁转动连接有转动轮(8)，转动轮(8)的一侧与转动臂(6)的一侧侧壁固定连接，转动臂(6)的底端固定安装有第一滑轨(5)，第一滑轨(5)的底端滑动连接有转动连接杆(4)，转动连接杆(4)的一端与固定座(2)的侧壁转动连接，装置底座(1)的顶端远离固定座(2)的一侧固定安装有固定板(18)，固定板(18)靠近固定座(2)的一侧侧壁固定安装有第二滑轨(20)。
2.根据权利要求1所述的废水中常见金属和重金属含量检测装置，其特征在于，所述第二滑轨(20)的侧壁滑动连接有第二滑轨座(19)，第二滑轨座(19)的侧壁固定安装有连接顶板(16)，连接顶板(16)的底端固定安装有固定桩(15)，固定桩(15)的底端固定安装有检测探头(14)。
3.根据权利要求1所述的废水中常见金属和重金属含量检测装置，其特征在于，所述第一滑轨(5)的两端均固定安装有第一阻挡板(7)、第二滑轨(20)的两端均固定安装有第二阻挡板(17)。
4.根据权利要求1所述的废水中常见金属和重金属含量检测装置，其特征在于，所述转动臂(6)与水样采集杯(9)的长度之和小于装置底座(1)的长度。
5.根据权利要求1所述的废水中常见金属和重金属含量检测装置，其特征在于，所述伸缩杆(12)与水样采集杯(9)的长度之和小于转动臂(6)的长度。
说明书
废水中常见金属和重金属含量检测装置
技术领域
本发明涉及水质监测技术领域，尤其涉及一种废水中常见金属和重金属含量检测装置。
背景技术
随着科技的不断发展，人们的生活得到不断的改善，但死者科技的发展，人们的生活给环境也带来了不小的恶化，尤其是宝贵的水资源，在日益发展的科技面前，水中的金属含量以及重金属含量在不断提高，对水质造成了较大的污染，进一步危及到人类本身的生存，尤其是日常生活中的废水，但目前的检测装置只限于实验室内的使用，因此人们对水样采取时需要亲自去取，但是由于水质问题，水样的采取呈了一个较为棘手的问题，为此我们提出废水中常见金属和重金属含量检测装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种废水中常见金属和重金属含量检测装置。
为了实现上述目的，本发明采用了如下技术方案：
废水中常见金属和重金属含量检测装置，包括装置底座，所述装置底座的顶端固定安装有固定座，固定座的顶端设有圆形凹槽，固定座在圆形凹槽处转动连接有转动座，转动座的顶端转动连接有转动轴，转动轴的一侧固定安装有转动臂，转动臂的顶端固定安装有支撑座，支撑座的顶端固定安装有金属套环，金属套环内套设有伸缩杆，伸缩杆远离转动轴的一端转动连接有水样采集杯，水样采集杯靠近转动臂的底端侧壁转动连接有转动轮，转动轮的一侧与转动臂的一侧侧壁固定连接，转动臂的底端固定安装有第一滑轨，第一滑轨的底端滑动连接有转动连接杆，转动连接杆的一端与固定座的侧壁转动连接，装置底座的顶端远离固定座的一侧固定安装有固定板，固定板靠近固定座的一侧侧壁固定安装有第二滑轨。
优选的，所述第二滑轨的侧壁滑动连接有第二滑轨座，第二滑轨座的侧壁固定安装有连接顶板，连接顶板的底端固定安装有固定桩，固定桩的底端固定安装有检测探头。
优选的，所述第一滑轨的两端均固定安装有第一阻挡板、第二滑轨的两端均固定安装有第二阻挡板。
优选的，所述转动臂与水样采集杯的长度之和小于装置底座的长度。
优选的，所述伸缩杆与水样采集杯的长度之和小于转动臂的长度。
本发明中，首先通过伸缩杆、支撑座、转动轮和水样采集杯的设置，使得人们可以不直接接触废水而取得水样，对人们的身体健康有一定的保障，通过转动座和固定座的设置可以使得采取的水样能够进行旋转，通过第二滑轨、第二滑轨座、连接顶板、固定桩和检测探头的设置，使得才去的水样能够得到即时的检测，具有时效性，相比较现有产品而言，本发明能够在取样的同时让人不直接接触废水，保障人的安全，另一方面可以对采取的水样进行即时的检测，具有时效性，得出的数据具有准确性。
