申请日2017.09.30
公开(公告)日2018.01.30
IPC分类号G01N1/14
摘要
本发明涉及一种水质取样设备，尤其涉及一种工业废水处理用不同深度的水质取样设备。本发明要解决的技术问题是提供一种能对根据不同需求调节需要取样的深度，并且可以不同位置同时取样的工业废水处理用不同深度的水质取样设备。为了解决上述技术问题，本发明提供了这样一种工业废水处理用不同深度的水质取样设备，包括有安装架等;安装架上均匀设有取样机构，安装架上设有调节机构，取样机构和调节机构相互配合。本发明设置了一种工业废水处理用不同深度的水质取样设备，取样机构的设置可以实现多个取样管同时取样水质，方便了工作人员的工作，调节机构的设置可以方便对取样管高度的调节，从而实现对同一个地方不同深度的污水水质同时进行取样。
权利要求书
1.一种工业废水处理用不同深度的水质取样设备，其特征在于，包括有安装架(1)、取样机构(2)和调节机构(3)，安装架(1)上均匀设有取样机构(2)，安装架(1)上设有调节机构(3)，取样机构(2)和调节机构(3)相互配合。

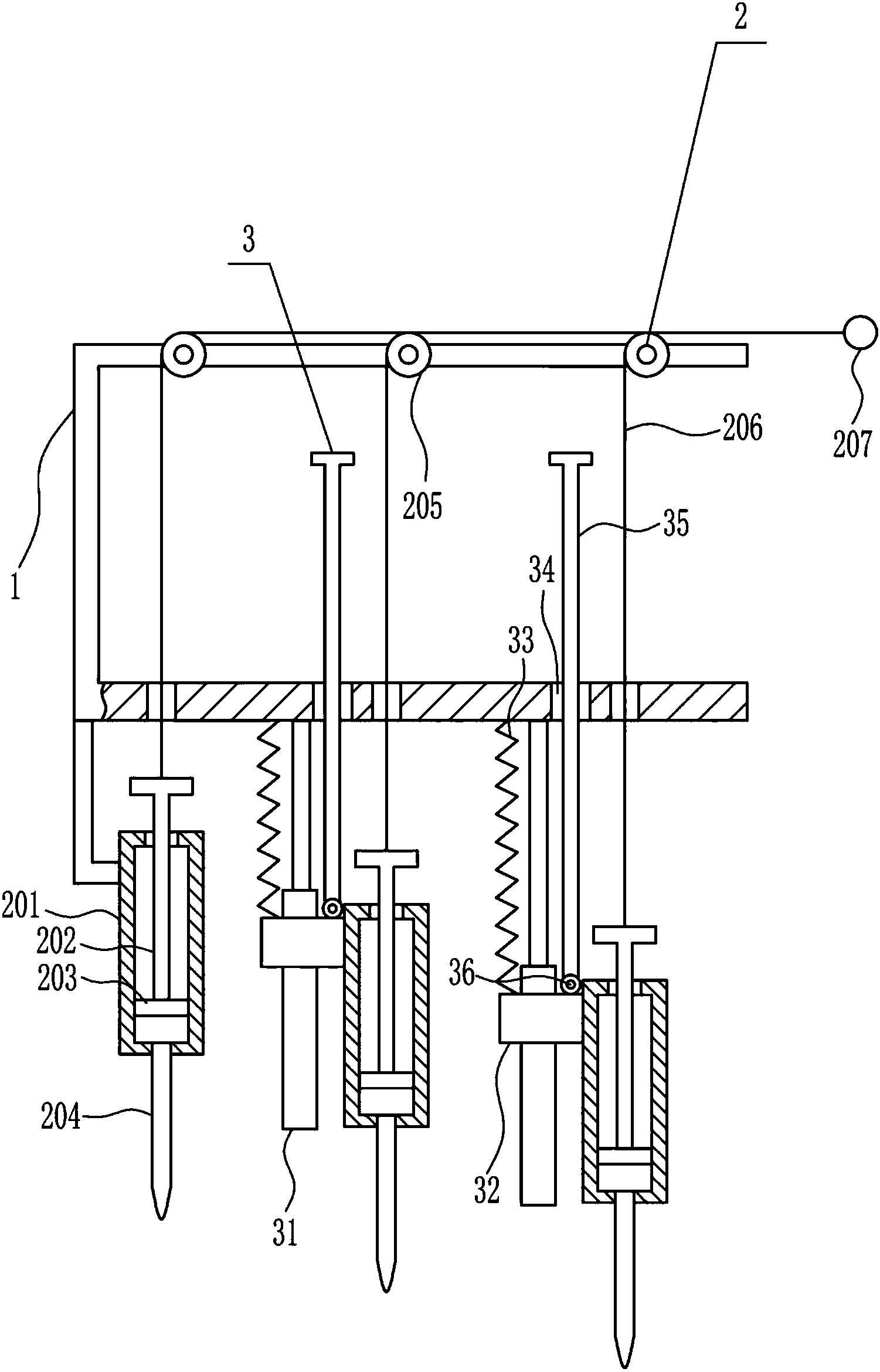

2.根据权利要求1所述的一种工业废水处理用不同深度的水质取样设备，其特征在于，取样机构(2)包括有取样管(201)、拉杆(202)、活塞(203)、吸管(204)、第一导向轮(205)、第一钢丝绳(206)和拉环(207)，安装架(1)下部均匀设有取样管(201)，中部和右部的取样管(201)连接在调节机构(3)上，左侧的取样管(201)连接在安装架(1)的左部下方，取样管(201)内设有拉杆(202)，拉杆(202)穿过取样管(201)的顶部，拉杆(202)底端连接有活塞(203)，活塞(203)的外壁与取样管(201)的内壁接触配合，取样管(201)的底部中间连接有吸管(204)，拉杆(202)的顶端连接有第一钢丝绳(206)，第一钢丝绳(206)穿过安装架(1)的下部，安装架(1)的顶部均匀连接有第一导向轮(205)，第一钢丝绳(206)绕过第一导向轮(205)，第一钢丝绳(206)上部右端连接有拉环(207)。
3.根据权利要求2所述的一种工业废水处理用不同深度的水质取样设备，其特征在于，调节机构(3)包括有滑轨(31)、滑块(32)、弹簧(33)、升降杆(35)和接触轮(36)，安装架(1)的下部中部与右侧均连接有滑轨(31)，滑轨(31)上滑动式连接有滑块(32)，滑轨(31)与滑块(32)配合，中部和右部的滑块(32)右端分别与中部和右部的取样管(201)连接，滑块(32)顶端与安装架(1)的下部之间连接有弹簧(33)，安装架(1)下部的中部和右部均开有螺纹孔(34)，螺纹孔(34)内通过螺纹连接的方式连接有升降杆(35)，升降杆(35)上设有与螺纹孔(34)配合的外螺纹，升降杆(35)底端转动式连接有接触球，接触球与滑块(32)接触配合。
4.根据权利要求3所述的一种工业废水处理用不同深度的水质取样设备，其特征在于，还包括有支架(4)、移动框(5)、滚轮(6)、第二钢丝绳(7)、转轮(8)、第三钢丝绳(9)和第二导向轮(10)，安装架(1)外部设有支架(4)，支架(4)顶部设有移动框(5)，移动框(5)的左右前后两侧均转动式连接有滚轮(6)，滚轮(6)与支架(4)顶部接触配合，移动框(5)内中部的左右两侧转动式对称连接有转轮(8)，支架(4)的顶部左侧连接有第二钢丝绳(7)，第二钢丝绳(7)绕过转轮(8)，第二钢丝绳(7)穿过支架(4)的上部，第二钢丝绳(7)的底端与安装架(1)的顶部连接，支架(4)的上部右端连接有第二导向轮(10)，移动框(5)的右端连接有第三钢丝绳(9)，第三钢丝绳(9)绕过第二导向轮(10)。
5.根据权利要求4所述的一种工业废水处理用不同深度的水质取样设备，其特征在于，还包括有滚动轴承座(11)、转杆(12)、绕线轮(13)、蜗轮(14)、电机(15)和蜗杆(16)，支架(4)右侧中部连接有滚动轴承座(11)，滚动轴承座(11)上连接有转杆(12)，转杆(12)的中部连接有绕线轮(13)，第三钢丝绳(9)绕在绕线轮(13)上，转杆(12)的右部连接有蜗轮(14)，支架(4)的右侧下部连接有电机(15)，电机(15)的输出轴后端连接有蜗杆(16)，蜗杆(16)与蜗轮(14)啮合。
6.根据权利要求5所述的一种工业废水处理用不同深度的水质取样设备，其特征在于，还包括有环形块(17)、滤网框(19)和转块(20)，取样管(201)的下部连接有环形块(17)，环形块(17)下部开有螺纹槽(18)，取样管(201)下部设有滤网框(19)，滤网框(19)上部外壁连接有转块(20)，转块(20)顶部设有与螺纹槽(18)配合的外螺纹。
说明书
一种工业废水处理用不同深度的水质取样设备
技术领域
本发明涉及一种水质取样设备，尤其涉及一种工业废水处理用不同深度的水质取样设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。工业废水治理指的是工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施。
现在对排放的工业废水要进行水质取样检测，然而水质的取样都是人工直接对某一个地方的水取样，不能够对同一个地方不同深度的水质进行取样对比，导致不能对污水全面的检测。
因此亟需研发一种能对根据不同需求调节需要取样的深度，并且可以不同位置同时取样的工业废水处理用不同深度的水质取样设备，来克服现有技术中只能对同一位置同一深度对水质取样的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中只能对同一位置同一深度对水质取样的缺点，本发明要解决的技术问题是提供一种能对根据不同需求调节需要取样的深度，并且可以不同位置同时取样的工业废水处理用不同深度的水质取样设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种工业废水处理用不同深度的水质取样设备，包括有安装架、取样机构和调节机构，安装架上均匀设有取样机构，安装架上设有调节机构，取样机构和调节机构相互配合。
优选地，取样机构包括有取样管、拉杆、活塞、吸管、第一导向轮、第一钢丝绳和拉环，安装架下部均匀设有取样管，中部和右部的取样管连接在调节机构上，左侧的取样管连接在安装架的左部下方，取样管内设有拉杆，拉杆穿过取样管的顶部，拉杆底端连接有活塞，活塞的外壁与取样管的内壁接触配合，取样管的底部中间连接有吸管，拉杆的顶端连接有第一钢丝绳，第一钢丝绳穿过安装架的下部，安装架的顶部均匀连接有第一导向轮，第一钢丝绳绕过第一导向轮，第一钢丝绳上部右端连接有拉环。
优选地，调节机构包括有滑轨、滑块、弹簧、升降杆和接触轮，安装架的下部中部与右侧均连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，中部和右部的滑块右端分别与中部和右部的取样管连接，滑块顶端与安装架的下部之间连接有弹簧，安装架下部的中部和右部均开有螺纹孔，螺纹孔内通过螺纹连接的方式连接有升降杆，升降杆上设有与螺纹孔配合的外螺纹，升降杆底端转动式连接有接触球，接触球与滑块接触配合。
优选地，还包括有支架、移动框、滚轮、第二钢丝绳、转轮、第三钢丝绳和第二导向轮，安装架外部设有支架，支架顶部设有移动框，移动框的左右前后两侧均转动式连接有滚轮，滚轮与支架顶部接触配合，移动框内中部的左右两侧转动式对称连接有转轮，支架的顶部左侧连接有第二钢丝绳，第二钢丝绳绕过转轮，第二钢丝绳穿过支架的上部，第二钢丝绳的底端与安装架的顶部连接，支架的上部右端连接有第二导向轮，移动框的右端连接有第三钢丝绳，第三钢丝绳绕过第二导向轮。
优选地，还包括有滚动轴承座、转杆、绕线轮、蜗轮、电机和蜗杆，支架右侧中部连接有滚动轴承座，滚动轴承座上连接有转杆，转杆的中部连接有绕线轮，第三钢丝绳绕在绕线轮上，转杆的右部连接有蜗轮，支架的右侧下部连接有电机，电机的输出轴后端连接有蜗杆，蜗杆与蜗轮啮合。
优选地，还包括有环形块、滤网框和转块，取样管的下部连接有环形块，环形块下部开有螺纹槽，取样管下部设有滤网框，滤网框上部外壁连接有转块，转块顶部设有与螺纹槽配合的外螺纹。
工作原理：需要对工业污水的水道内抽取水质时，先根据需求通过调节机构对取样机构进行调节，调节好后，将安装架放置在水道内，通过取样机构对水道内不同深度的水质进行取样，取样结束后，将安装架取出，将取样机构内的污水取出即可。
因为取样机构包括有取样管、拉杆、活塞、吸管、第一导向轮、第一钢丝绳和拉环，安装架下部均匀设有取样管，中部和右部的取样管连接在调节机构上，左侧的取样管连接在安装架的左部下方，取样管内设有拉杆，拉杆穿过取样管的顶部，拉杆底端连接有活塞，活塞的外壁与取样管的内壁接触配合，取样管的底部中间连接有吸管，拉杆的顶端连接有第一钢丝绳，第一钢丝绳穿过安装架的下部，安装架的顶部均匀连接有第一导向轮，第一钢丝绳绕过第一导向轮，第一钢丝绳上部右端连接有拉环。将中部和右部的取样管调节好位置后，将安装架放置在水道内，向右拉动拉环，拉环带动第一钢丝绳向右移动，从而带动第一钢丝绳的下部向上移动，第一钢丝绳带动拉杆向上移动，拉杆带动活塞向上移动，在压强的作用下，吸管将污水吸入取样管内，取样结束后，即可将安装架取出，再将取样管内的污水取出即可。如此可以实现多个取样管同时取样水质，方便了工作人员的工作。
因为调节机构包括有滑轨、滑块、弹簧、升降杆和接触轮，安装架的下部中部与右侧均连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，中部和右部的滑块右端分别与中部和右部的取样管连接，滑块顶端与安装架的下部之间连接有弹簧，安装架下部的中部和右部均开有螺纹孔，螺纹孔内通过螺纹连接的方式连接有升降杆，升降杆上设有与螺纹孔配合的外螺纹，升降杆底端转动式连接有接触球，接触球与滑块接触配合。当需要对不同地方的水质取样时，转动升降杆，升降杆带动接触轮转动，由于升降杆与螺纹孔配合，当升降杆顺时针转动升降杆时，升降杆带动滑块向下移动，滑块带动取样管向下移动，当升降杆逆时针转动升降杆时，在弹簧的弹力下，滑块向上移动，滑块带动取样管向上移动，如此可以方便对取样管高度的调节，从而实现对同一个地方不同深度的污水水质同时进行取样。
因为还包括有支架、移动框、滚轮、第二钢丝绳、转轮、第三钢丝绳和第二导向轮，安装架外部设有支架，支架顶部设有移动框，移动框的左右前后两侧均转动式连接有滚轮，滚轮与支架顶部接触配合，移动框内中部的左右两侧转动式对称连接有转轮，支架的顶部左侧连接有第二钢丝绳，第二钢丝绳绕过转轮，第二钢丝绳穿过支架的上部，第二钢丝绳的底端与安装架的顶部连接，支架的上部右端连接有第二导向轮，移动框的右端连接有第三钢丝绳，第三钢丝绳绕过第二导向轮。需要对工业污水进行取样时，将支架放置在水道的两侧固定住，再松放第三钢丝绳，在安装架整体的重力作用下，第二钢丝绳向下移动，从而带动移动框向左移动，此时整个安装架向左下角移动，当移动至合适的位置时，将第三钢丝绳固定住，即可对水质进行取样，一处的水质取样好后，向下拉动第三钢丝绳，移动框向右移动，即可带动整个安装架向右上角移动，从而将取样管内的水质取下，根据需要取样的位置调节安装架的位置进行取样，如此可以实现对不同地方进行取样，使得水质的取样更加方便。
因为还包括有滚动轴承座、转杆、绕线轮、蜗轮、电机和蜗杆，支架右侧中部连接有滚动轴承座，滚动轴承座上连接有转杆，转杆的中部连接有绕线轮，第三钢丝绳绕在绕线轮上，转杆的右部连接有蜗轮，支架的右侧下部连接有电机，电机的输出轴后端连接有蜗杆，蜗杆与蜗轮啮合。需要将安装架下降至水道中时，控制电机顺时针转动，电机带动蜗杆顺时针转转动，蜗杆带动蜗轮逆时针转动，蜗轮带动转杆逆时针转动，转杆带动绕线轮逆时针转动，绕线轮放拉第三钢丝绳，从而实现安装架的下降，当需要将安装架收起时，控制电机逆时针转动，电机带动蜗杆逆时针转动，蜗杆带动蜗轮顺时针转转动，蜗轮带动转杆顺时针转转动，转杆带动绕线轮顺时针转转动，绕线轮收拉第三钢丝绳，从而实现安装架的上升，如此不需要人工拉动第三钢丝绳，减少了工作人员的劳动力，从而方便了工作人员的工作。
因为还包括有环形块、滤网框和转块，取样管的下部连接有环形块，环形块下部开有螺纹槽，取样管下部设有滤网框，滤网框上部外壁连接有转块，转块顶部设有与螺纹槽配合的外螺纹。在将取样管放进水道内进行取样前，将滤网框上的转块转动固定在环状块上，即可将滤网框固定住，固定好后，即可在水道内取样水质，可以方便吸管吸取水，防止在吸取时有很多杂质堵塞吸管。
(3)有益效果
本发明设置了一种工业废水处理用不同深度的水质取样设备，取样机构的设置可以实现多个取样管同时取样水质，方便了工作人员的工作，调节机构的设置可以方便对取样管高度的调节，从而实现对同一个地方不同深度的污水水质同时进行取样，支架的设置可以实现对不同地方进行取样，使得水质的取样更加方便，电机和绕线轮的设置不需要人工拉动第三钢丝绳，减少了工作人员的劳动力，滤网框的设置可以方便吸管吸取水，防止在吸取时有很多杂质堵塞吸管。
