申请日2017.09.29
公开(公告)日2018.01.16
IPC分类号E03F5/22; B01D29/35
摘要
本发明的技术方案公开了一种综合污水处理提升系统，它包括箱体，液位浮球，提升泵，箱体的底部设有支架，箱体内设有液位浮球，液位浮球分别与左、右提升泵电连接，在箱体的上位进水口通过管道连通五通阀，五通阀的进液口与下水管道连通，五通阀上设有检修口，五通阀的两个出液口分别与单向止回三通阀连通，单向止回三通阀连通的另两个通口分别与下位进水口连通以及出水管连通，出水管上设有止回阀，下位进水口经箱体内侧筒状滤篮与下位进液管连通，在箱体的底部设有出液阀。本发明的有益效果是能够快速、高效的处理污水，且效率较高，有利于污水的及时排出。
权利要求书
1.一种综合污水处理提升系统，它包括箱体，液位浮球，提升泵，其特征在于：箱体的底部设有支架，箱体内设有液位浮球，液位浮球分别与左、右提升泵电连接，在箱体的上位进水口通过管道连通五通阀，五通阀的进液口与下水管道连通，五通阀上设有检修口，五通阀的两个出液口分别与单向止回三通阀连通，单向止回三通阀连通的另两个通口分别与下位进水口连通以及出水管连通，出水管上设有止回阀，下位进水口经箱体内侧筒状滤篮与下位进液管连通，在箱体的底部设有出液阀。
2.如权利要求1所述的一种综合污水处理提升系统，其特征在于：在箱体上设有加强筋。
说明书
一种综合污水处理提升系统
技术领域
本发明涉及生活污水的处理，特别是一种适用于对生活污水进行综合污水处理的提升系统。
背景技术
由于地下室的污水的排放口低于市政排水口，污水不能自流到市政管网，必须采用设备来提升。传统的提升方式：建污水坑，安装两台泵来直接提升，但其弊端太多，隐患太大。因水泵会因叶轮被缠绕，水泵过载而烧毁电机。针对以上情况如何解决了污水排放口低、叶轮被缠绕、水泵过载等难题是亟需解决的问题。
发明内容
本发明的目的是设计一种结构合理、使用效果好的综合污水处理提升系统。

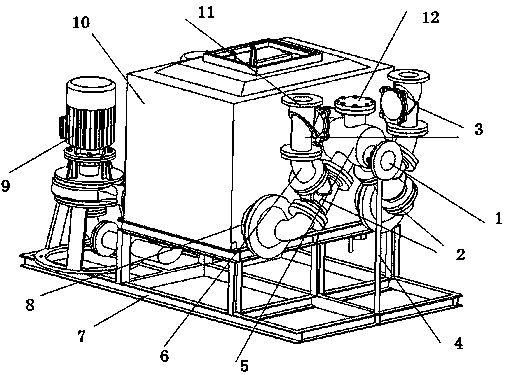

本发明的技术方案是，一种综合污水处理提升系统，它包括箱体，液位浮球，提升泵，其特征在于：箱体的底部设有支架，箱体内设有液位浮球，液位浮球分别与左、右提升泵电连接，在箱体的上位进水口通过管道连通五通阀，五通阀的进液口与下水管道连通，五通阀上设有检修口，五通阀的两个出液口分别与单向止回三通阀连通，单向止回三通阀连通的另两个通口分别与下位进水口连通以及出水管连通，出水管上设有止回阀，下位进水口经箱体内侧筒状滤篮与下位进液管连通，在箱体的底部设有出液阀。在箱体上设有加强筋。
本发明的有益效果是能够快速、高效的处理污水，且效率较高，有利于污水的及时排出。
