申请日2017.09.28
公开(公告)日2018.01.05
IPC分类号B01D21/02; B01D21/34; C02F3/02
摘要
本发明涉及硝化污泥分离技术领域，具体地说是一种硝化污泥泥水预分离装置，其设有泥水预分离箱，特征在于所述的泥水预分离箱的上方侧壁上设有与泥水预分离箱相连通的进水管，进水管上设有进水阀，泥水预分离箱的下方侧壁上设有与泥水预分离箱相连通的出泥管，出泥管上设有出泥阀，泥水预分离箱的底端设有与泥水预分离箱相连通的排空管，排空管上设有排空阀，将该预分离装置的进水管与硝化池系统的超滤循环回流管相连通，出泥管与污泥池相连通，排空管与硝化池相连通，通过增加该预分离装置初步对硝化池内的泥水进行静置分离泥水进而提高出泥效率，脱泥效果理想，具有结构简单、使用方便、脱泥效率高、脱泥效果好等优点。
权利要求书
1.一种硝化污泥泥水预分离装置，设有泥水预分离箱，其特征在于所述的泥水预分离箱的上方侧壁上设有与泥水预分离箱相连通的进水管，进水管上设有进水阀，泥水预分离箱的下方侧壁上设有与泥水预分离箱相连通的出泥管，出泥管上设有出泥阀，泥水预分离箱的底端设有与泥水预分离箱相连通的排空管，排空管上设有排空阀，将该预分离装置的进水管与硝化池系统的超滤循环回流管相连通，出泥管与污泥池相连通，排空管与硝化池相连通，通过增加该预分离装置初步对硝化池内的泥水进行静置分离泥水进而提高出泥效率，脱泥效果理想。
2.根据权利要求1所述的一种硝化污泥泥水预分离装置，其特征在于所述的泥水分离箱的顶部设有液位探头，液位探头通过浮球阀实现控制，浮球阀的球体伸进箱体内部，浮球阀的阀体与进水管相连接，可通过浮球阀控制进水管内的自动进水功能。
3.根据权利要求1所述的一种硝化污泥泥水预分离装置，其特征在于所述的泥水预分离箱的侧部上设有内置的观察窗口。
4.根据权利要求1所述的一种硝化污泥泥水预分离装置，其特征在于所述的泥水预分离箱的侧壁上方设有溢满回流管，溢满回流管的一端与泥水预分离箱的侧壁相连通，另一端伸进硝化池内。
5.据权利要求3所述的一种硝化污泥泥水预分离装置，其特征在于所述的观察窗口侧面设有刻度标记。
说明书
硝化污泥泥水预分离装置
技术领域
本发明涉及硝化污泥分离技术领域，具体地说是一种结构简单、使用方便、脱泥效率高、脱泥效果好的硝化污泥泥水预分离装置。
背景技术
众所周知，现有硝化污泥处理工艺为根据硝化污泥浓度将硝化池泥水混合物排放到污泥池。再经污泥泵和PAM絮凝剂混合通过脱泥机将泥脱出，清液流向上清液池，再通过回流泵回流到硝化池，从而达到降低硝化污泥浓度的效果，但是，现有技术工艺存在以下缺点与不足：由于硝化池污泥浓度一般控制在10%-15%左右，因此未通过一定时间的静置而立即脱出的污泥含水率偏高，从而影响脱泥效果和造成PAM絮凝剂的浪费;由于硝化污泥放置一段时间会发生沉降，因此当污泥池中硝化污泥静置一段时间后，一部分含有气体的污泥会上浮，另一部分则会下降，中间就形成了清液层，从而当脱泥作业中污泥泵泵到清液层时，脱泥机就要停止运行，污泥泵将清液层直接泵到上清液池，此期间间隔时间较长(现阶段约为2个小时左右)，直接影响脱泥效率;如果静置时间不够，污泥池中的硝化污泥沉降正在进行，此期间脱泥时会因为污泥浓度不均，影响PAM絮凝剂的混合比例，从而造成脱出的污泥含水率过高或过低，含水率过高影响卫生填埋，含水率过低则容易导致脱泥机堵塞。
发明内容
本发明的目的是解决上述现有技术的不足，提供一种结构简单、使用方便、脱泥效率高、脱泥效果好的硝化污泥泥水预分离装置。
本发明解决其技术问题所采用的技术方案是：

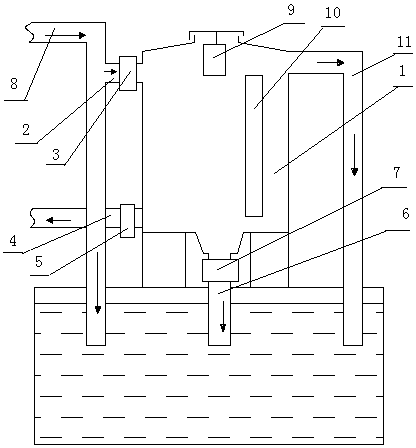

一种硝化污泥泥水预分离装置，设有泥水预分离箱，其特征在于所述的泥水预分离箱的上方侧壁上设有与泥水预分离箱相连通的进水管，进水管上设有进水阀，泥水预分离箱的下方侧壁上设有与泥水预分离箱相连通的出泥管，出泥管上设有出泥阀，泥水预分离箱的底端设有与泥水预分离箱相连通的排空管，排空管上设有排空阀，将该预分离装置的进水管与硝化池系统的超滤循环回流管相连通，出泥管与污泥池相连通，排空管与硝化池相连通，通过增加该预分离装置初步对硝化池内的泥水进行静置分离泥水进而提高出泥效率，脱泥效果理想。
本发明所述的泥水分离箱的顶部设有液位探头，液位探头通过浮球阀实现控制，浮球阀的球体伸进箱体内部，浮球阀的阀体与进水管相连接，可通过浮球阀控制进水管内的自动进水功能。
本发明所述的泥水预分离箱的侧部上设有内置的观察窗口，通过内置的观察窗口观测泥水分层情况，同时观察窗口内置，防止外侧观测的分层情况与实际情况不符。
本发明所述的泥水预分离箱的侧壁上方设有溢满回流管，溢满回流管的一端与泥水预分离箱的侧壁相连通，另一端伸进硝化池内，防止进入泥水过多对设备产生冲击循坏，起到辅助排水的作用。
本发明所述的观察窗口侧面设有刻度标记，通过刻度标记直观看出泥水分层情况，进而快速决定下一步的时间，节约工作时间。
本发明由于所述的泥水预分离箱的上方侧壁上设有与泥水预分离箱相连通的进水管，进水管上设有进水阀，泥水预分离箱的下方侧壁上设有与泥水预分离箱相连通的出泥管，出泥管上设有出泥阀，泥水预分离箱的底端设有与泥水预分离箱相连通的排空管，排空管上设有排空阀，将该预分离装置的进水管与硝化池系统的超滤循环回流管相连通，出泥管与污泥池相连通，排空管与硝化池相连通，通过增加该预分离装置初步对硝化池内的泥水进行静置分离泥水进而提高出泥效率，脱泥效果理想，所述的泥水分离箱的顶部设有液位探头，液位探头通过浮球阀实现控制，浮球阀的球体伸进箱体内部，浮球阀的阀体与进水管相连接，可通过浮球阀控制进水管内的自动进水功能，所述的泥水预分离箱的侧部上设有内置的观察窗口，通过内置的观察窗口观测泥水分层情况，同时观察窗口内置，防止外侧观测的分层情况与实际情况不符，所述的泥水预分离箱的侧壁上方设有溢满回流管，溢满回流管的一端与泥水预分离箱的侧壁相连通，另一端伸进硝化池内，防止进入泥水过多对设备产生冲击循坏，起到辅助排水的作用，所述的观察窗口侧面设有刻度标记，通过刻度标记直观看出泥水分层情况，进而快速决定下一步的时间，节约工作时间，具有结构简单、使用方便、脱泥效率高、脱泥效果好等优点。
