申请日2017.09.28
公开(公告)日2018.01.05
IPC分类号C02F1/40
摘要

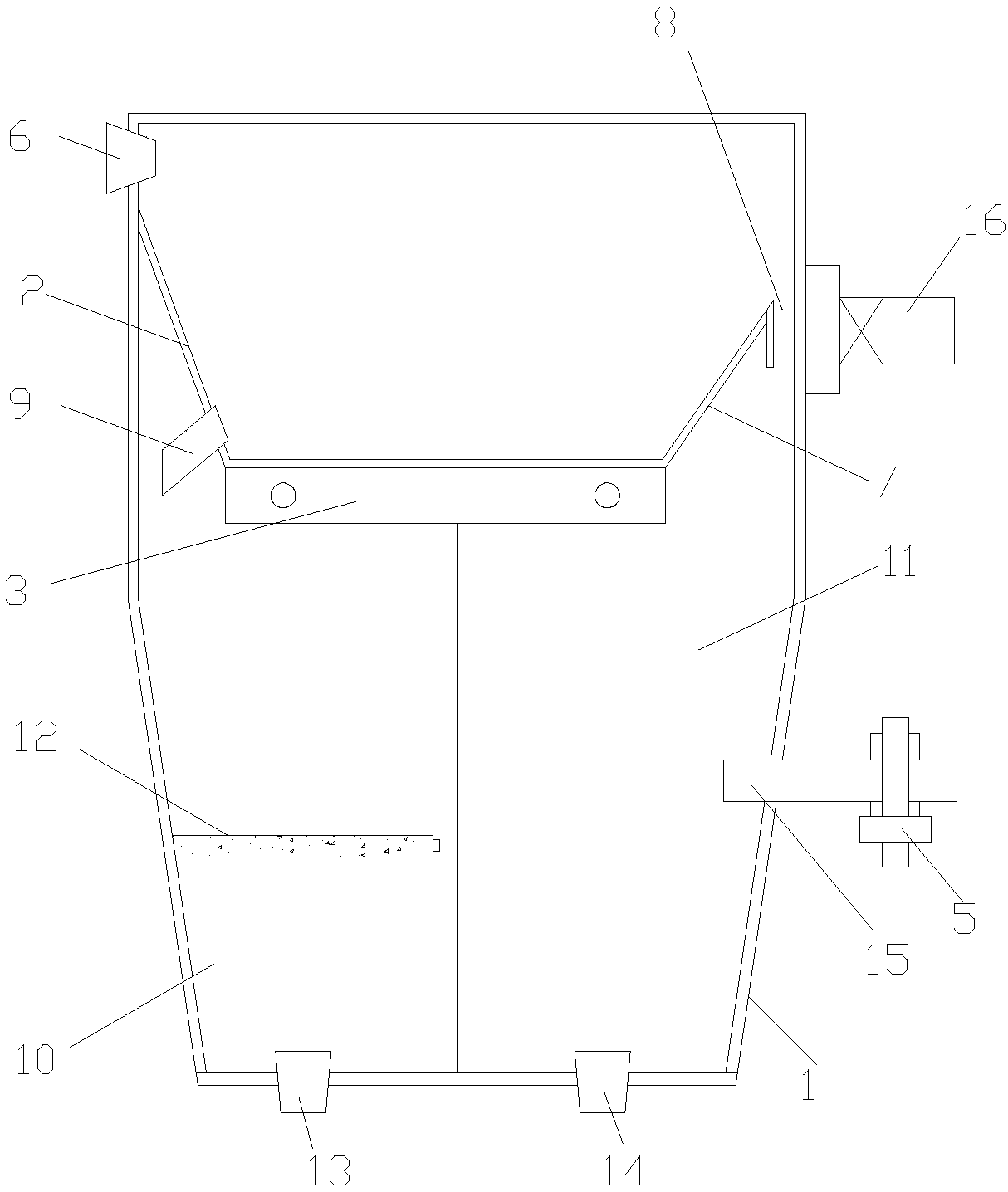

本发明一种油水处理箱，包括箱体、分离层、加热器、分离膜、电磁阀;分离层设置于所述箱体内;分离层将箱体的内腔分隔成上侧的分离腔和下侧的处理腔;分离腔上设有进水口;分离腔还至少设有一个上扬的溢流面;在溢流面的顶部设有与处理腔连通的流道口;流道口不高于进水口;所述分离层的底部设有出水口;所述出水口不高于流道口;分离层的底壁内设有所述加热器;所述处理腔被分隔成第一腔和第二腔;所述出水口通往第一腔;流道口通往第二腔;在第一腔内还设有隔断上、下两个区域所述分离膜;在分离膜下侧的第一腔上还设有第一排水口;所述第二腔的底部设有第二排水口;在第二腔内还设有高于第二排水口的排油管;所述排油管上内设有所述电磁阀。
权利要求书
1.一种油水处理箱，其特征在于：包括箱体、分离层、加热器、分离膜、电磁阀;分离层设置于所述箱体内;分离层将箱体的内腔分隔成上侧的分离腔和下侧的处理腔;分离腔上设有进水口;分离腔还至少设有一个上扬的溢流面;在溢流面的顶部设有与处理腔连通的流道口;所述流道口不高于进水口;所述分离层的底部设有出水口;所述出水口不高于流道口;所述分离层的底壁内设有所述加热器;所述处理腔被分隔成第一腔和第二腔;所述出水口通往第一腔;流道口通往第二腔;在第一腔内还设有隔断上、下两个区域所述分离膜;在分离膜下侧的第一腔上还设有第一排水口;所述第二腔的底部设有第二排水口;在第二腔内还设有高于第二排水口的排油管;所述排油管上内设有所述电磁阀。
2.根据权利要求1所述的一种油水处理箱，其特征在于：所述分离层为碗状的回转结构;碗状的回转结构形成了所述溢流面;所述溢流面的上沿与分离腔的内壁之间设有所述流道口。
3.根据权利要求1或2所述的一种油水处理箱，其特征在于：所述流道口对应的箱体外壁上还设有热风机。
4.根据权利要求3所述的一种油水处理箱，其特征在于：所述分离膜为亲水疏油性膜，所述分离膜选用聚乙烯吡咯烷酮材料。
说明书
一种油水处理箱
技术领域
本发明涉及污水处理装置领域，特别是涉及一种油水处理箱。
背景技术
含油污水主要来源于工业生产和人类生活。工业生产产生了大量的含油污水：如石油开采、加工、提炼和运输过程中产生的污水，机械制造中的轧钢水、冷却润滑液，运输工业中的机车污水、铁路洗油罐污水，以及洗毛厂的洗毛污水等，其共同特点是成分复杂。生活含油污水主要来源于食堂、饭店，相比工业含油污水，量比较少。对于含油污水的处理，首先应考虑尽量回收其中的油，以便重复或循环使用，然后再根据其来源及油污的状态、成分，采取适当的处理方法，使之达到国家排放标准。
发明内容
本发明主要解决的技术问题是提供一种油水处理箱，解决了油水处理过程中分离效果不理想，无法根据混合液的特性进行分类处理的问题。
为解决上述技术问题，本发明采用的一个技术方案是提供一种油水处理箱，包括箱体、分离层、加热器、分离膜、电磁阀;分离层设置于所述箱体内;分离层将箱体的内腔分隔成上侧的分离腔和下侧的处理腔;分离腔上设有进水口;分离腔还至少设有一个上扬的溢流面;在溢流面的顶部设有与处理腔连通的流道口;所述流道口不高于进水口;所述分离层的底部设有出水口;所述出水口不高于流道口;所述分离层的底壁内设有所述加热器;所述处理腔被分隔成第一腔和第二腔;所述出水口通往第一腔;流道口通往第二腔;在第一腔内还设有隔断上、下两个区域所述分离膜;在分离膜下侧的第一腔上还设有第一排水口;所述第二腔的底部设有第二排水口;在第二腔内还设有高于第二排水口的排油管;所述排油管上内设有所述电磁阀。
优选的是，所述分离层为碗状的回转结构;碗状的回转结构形成了所述溢流面;所述溢流面的上沿与分离腔的内壁之间设有所述流道口。
优选的是，所述流道口对应的箱体外壁上还设有热风机。
优选的是，所述分离膜为亲水疏油性膜，所述分离膜选用聚乙烯吡咯烷酮材料。
本发明的有益效果是：提供一种油水处理箱，经过多层处理，将混合污水中的污油和污水分离开。其适用于高含油浓度的污水以及密度与水接近的重油和渣油的处理，非常适宜于污水处理领域，尤其是含油污水处理领域的推广使用，能够同时获得经济、环境等多方面的收益。
