申请日2016.05.18
公开(公告)日2016.08.03
IPC分类号B01D21/24; B01D21/18; B01D21/20
摘要
本发明公开了一种二沉池的污泥处理系统，包括刮泥机，吸泥管，其预埋于混凝土池池底以下且其上表面与混凝土池底平面相平，在所述的吸泥管上表面设置有多个吸泥孔，所述的吸泥管两端靠混凝土封闭且在上表面一端形成有排泥孔，以及设置在排泥渠中的排泥套筒。本发明的套筒阀与周进周出链条刮泥机以及吸泥管相结合，达到及时，均匀，有效的将池底污泥排出，准确的调节回流污泥量的目的，保证回流污泥浓度和设备及处理工艺的正常运行，吸泥管制成变截面矩形管道形式，具有结构简单，安装方便，土建施工容易费用省的优点。旋转式可调流量式套筒阀克服了原提升式套筒阀调节时间长且流量难于准确控制。
权利要求书
1.一种二沉池的污泥处理系统，其特征在于，包括，
刮泥机，其包括受驱动旋转的链轮，链条以及由链条带动转动的刮板，所述的链轮包括链轮毂、链轮、顶杆、剪切销以及与所述的顶杆对应设置的传感器，所述的剪切销两端对应地嵌设在所述的链轮毂和链轮上，所述的链轮毂上设置有可允许所述的顶杆头部穿出的穿孔，所述的链轮上形成有允许所述的顶杆尾部在其中滑动的圆弧形凹槽，所述的弧形凹槽的底面逐步增高;
吸泥管，其预埋于混凝土池池底以下且其上表面与混凝土池底平面相平，在所述的吸泥管上表面设置有多个吸泥孔，所述的吸泥管两端靠混凝土封闭且在上表面一端形成有排泥孔，
以及设置在排泥渠中的排泥套筒，其包括与所述的排泥孔固定连接的内套筒，可旋转地套设在内套筒外部的外套筒，所述的内套筒和外套筒的对应处分别开设置有内排泥口和外排泥口，通过铰接内排泥口和外排泥口的重叠度即可实现和控制排放流量。
2.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的刮板为玻璃钢拉挤成型的西格玛型刮板，其包括支撑边，一体形成在支撑边上下两侧边且位于支撑边内侧的上翼边和下翼边，所述的支撑边中部形成有纵向延伸且向内凸起的支撑折弯。
3.如权利要求2所述的二沉池的污泥处理系统，其特征在于，所述的支撑折弯包括两侧相垂直设置的折弯段以及连接两折弯段内端的圆弧型顶段。
4.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的刮板为玻璃钢拉挤成型的金刚石型刮板，其包括支撑部，一体形成在支撑部上下两侧边且位于支撑部内侧的上翼边和下翼边，所述的支撑部包括中间的管腔以及分别连接管腔和上翼边和下翼边的支撑边，在所述的上翼边上部还垂直并向上延伸地形成有加长翼边，所述的支撑边对称地设置在管腔上下两侧，所述的加长翼边与所述的支撑边位于同一平面内。
5.如权利要求4所述的二沉池的污泥处理系统，其特征在于，所述的管腔的横截面为棱形，所述的菱形管腔的一组对角对应的角边分别与支撑边连接，另一组对角形成有圆弧过渡。
6.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的传感器为可与所述的顶杆头部相对应的接触式或磁动式传感器。
7.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的顶杆尾部形成有直径大于顶杆的定位环，所述的穿孔为阶梯孔以允许所述的定位环嵌入其中。
8.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的吸泥管包括底板，与所述的底板固定连接的两侧板，覆盖在所述的两个侧板顶部并构成上表面的盖板，所述的两侧板等高且间距从排泥孔端向另一端逐步减小，吸泥孔的孔径从排泥孔端向另一端逐渐增大。
9.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的套筒阀还包括固定设置且中心形成有允许外套筒穿过的通孔的指示板，在所述的外套筒顶部设置有与所述的外套筒固定连接的定位片，在所述的指示板的通孔环周可匹配地将所述的定位片嵌位其中的凹槽。
10.如权利要求1所述的二沉池的污泥处理系统，其特征在于，所述的内排泥口的形状为长方形，所述的外排泥口的形状为直角梯形，所述的直角梯形的顶边和底边均与外套筒的轴向垂直设置。
说明书
二沉池的污泥处理系统
技术领域
本发明涉及污泥处理技术领域，特别是涉及一种二沉池的污泥处理系统。
背景技术
二沉池是活性污泥系统的重要组成部分，将生化处理后混和液进行固液分离，用以去除生物悬浮固体的沉淀池，以保证最终出水水质。在活性污泥法中，从曝气池流出的混合液在二次沉淀池中进行泥水分离和污泥浓缩，澄清后的出水溢流外排，浓缩的活性污泥部分回流至曝气池，其余作为剩余污泥外排。
矩形二沉池比圆形二沉池节省占地面积，且可作为地下形式，有利于污水厂整体规划，因此被广泛应用。在矩形二次沉淀池底设置吸泥管，在排泥渠中设置污泥套筒阀来控制回流污泥量。吸泥管作为调节活性污泥回流至曝气池的重要设备，其控制池底沉淀污泥层的高度和回流污泥浓度对整个污水处理系统的处理效能密切相关。矩形二沉池的吸泥管多用土建预留矩形沟槽加开孔盖板的形式，其中土建预留沟槽的方式截面为等截面，且土建尺寸误差大，难于保证各截面平滑变化，各截面流速变化大。同时现有的提升式套筒阀，其调节时间长，且无法准确调节污泥的回流量，排泥渠土建需要深度大，而且费用高，施工周期长。
同时还需要刮泥机进行刮泥排出处理，但是，现有的刮泥机驱动电机与链轮的传动缺少保护，而且现有的刮板刮泥效果不佳，这都需要进行改善。
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供一种二沉池的污泥处理系统。
为实现本发明的目的所采用的技术方案是：
一种二沉池的污泥处理系统，包括，
刮泥机，其包括受驱动旋转的链轮，链条以及由链条带动转动的刮板，所述的链轮包括链轮毂、链轮、顶杆、剪切销以及与所述的顶杆对应设置的传感器，所述的剪切销两端对应地嵌设在所述的链轮毂和链轮上，所述的链轮毂上设置有可允许所述的顶杆头部穿出的穿孔，所述的链轮上形成有允许所述的顶杆尾部在其中滑动的圆弧形凹槽，所述的弧形凹槽的底面逐步增高;
吸泥管，其预埋于混凝土池池底以下且其上表面与混凝土池底平面相平，在所述的吸泥管上表面设置有多个吸泥孔，所述的吸泥管两端靠混凝土封闭且在上表面一端形成有排泥孔，
以及设置在排泥渠中的排泥套筒，其包括与所述的排泥孔固定连接的内套筒，可旋转地套设在内套筒外部的外套筒，所述的内套筒和外套筒的对应处分别开设置有内排泥口和外排泥口，通过铰接内排泥口和外排泥口的重叠度即可实现排放流量。
所述的刮板为玻璃钢拉挤成型的西格玛型刮板，其包括支撑边，一体形成在支撑边上下两侧边且位于支撑边内侧的上翼边和下翼边，所述的支撑边中部形成有纵向延伸且向内凸起的支撑折弯。
所述的支撑折弯包括两侧相垂直设置的折弯段以及连接两折弯段内端的圆弧型顶段。
所述的刮板为玻璃钢拉挤成型的金刚石型刮板，其包括支撑部，一体形成在支撑部上下两侧边且位于支撑部内侧的上翼边和下翼边，所述的支撑部包括中间的管腔以及分别连接管腔和上翼边和下翼边的支撑边，在所述的上翼边上部还垂直并向上延伸地形成有加长翼边，所述的支撑边对称地设置在管腔上下两侧，所述的加长翼边与所述的支撑边位于同一平面内。
所述的管腔的横截面为棱形，所述的菱形管腔的一组对角对应的角边分别与支撑边连接，另一组对角形成有圆弧过渡。
所述的传感器为可与所述的顶杆头部相对应的接触式或磁动式传感器。
所述的顶杆尾部形成有直径大于顶杆的定位环，所述的穿孔为阶梯孔以允许所述的定位环嵌入其中。

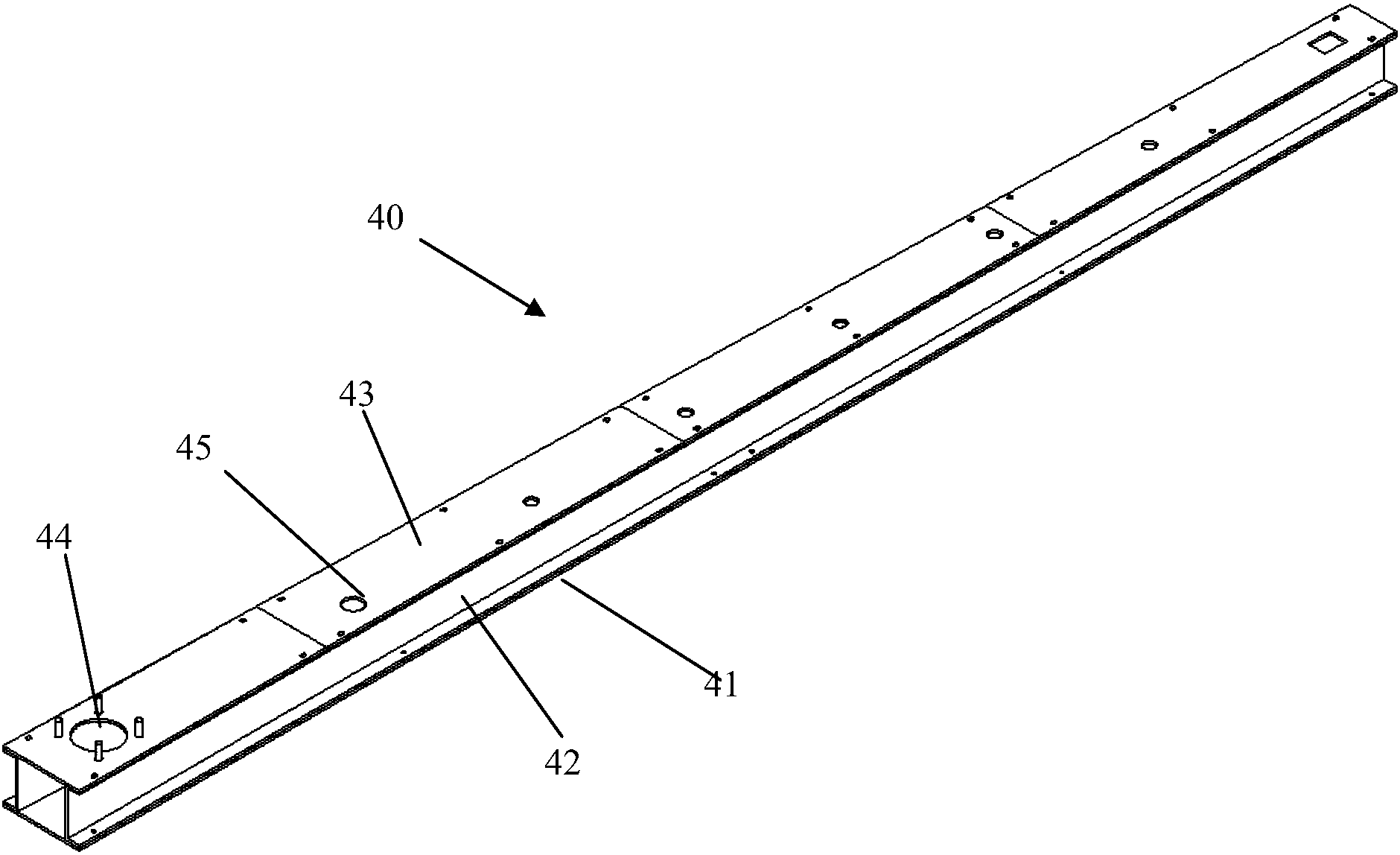

所述的吸泥管包括底板，与所述的底板固定连接的两侧板，覆盖在所述的两个侧板顶部并构成上表面的盖板，所述的两侧板等高且间距从排泥孔端向另一端逐步减小，吸泥孔的孔径从排泥孔端向另一端逐渐增大。
所述的套筒阀还包括固定设置且中心形成有允许外套筒穿过的通孔的指示板，在所述的外套筒顶部设置有与所述的外套筒固定连接的定位片，在所述的指示板的通孔环周可匹配地将所述的定位片嵌位其中的凹槽
所述的内排泥口的形状为长方形，所述的外排泥口的形状为直角梯形，所述的直角梯形的顶边和底边均与外套筒的轴向垂直设置。
与现有技术相比，本发明的有益效果是：
本发明的套筒阀与周进周出链条刮泥机以及吸泥管相结合，达到及时，均匀，有效的将池底污泥排出，准确的调节回流污泥量的目的，保证回流污泥浓度和设备及处理工艺的正常运行，吸泥管制成变截面矩形管道形式，具有结构简单，安装方便，土建施工容易费用省的优点。旋转式可调流量式套筒阀克服了原提升式套筒阀调节时间长且流量难于准确控制，同时具有排泥渠土建施工量减少，相应的投资费用降低的优点。
