申请日2016.07.21
公开(公告)日2016.10.26
IPC分类号C02F9/14
摘要
本发明公开了一种污水处理厂全流程除臭装置，包括进水泵房和与进水泵房内部相连通的进水管，所述进水泵房内设有污水粗渣过滤进水单元，还包括污水细渣过滤单元、微生物培养单元、二级沉淀池、排放池、污泥回流单元、污水脱泥单元、风力温度调节生物除臭控制单元，所述污水粗渣过滤进水单元、污水细渣过滤单元、微生物培养单元、二级沉淀池、排放池依次通过管道相对接，所述二级沉淀池、污泥回流单元、污水脱泥单元依次通过管道相对接，所述污泥回流单元分别通过管道与进水管和污水细渣过滤单元内部相连通，所述风力温度调节生物除臭控制单元通过导风管与微生物培养单元内部相连通。本发明的有益效果是，结构简单，实用性强。
权利要求书

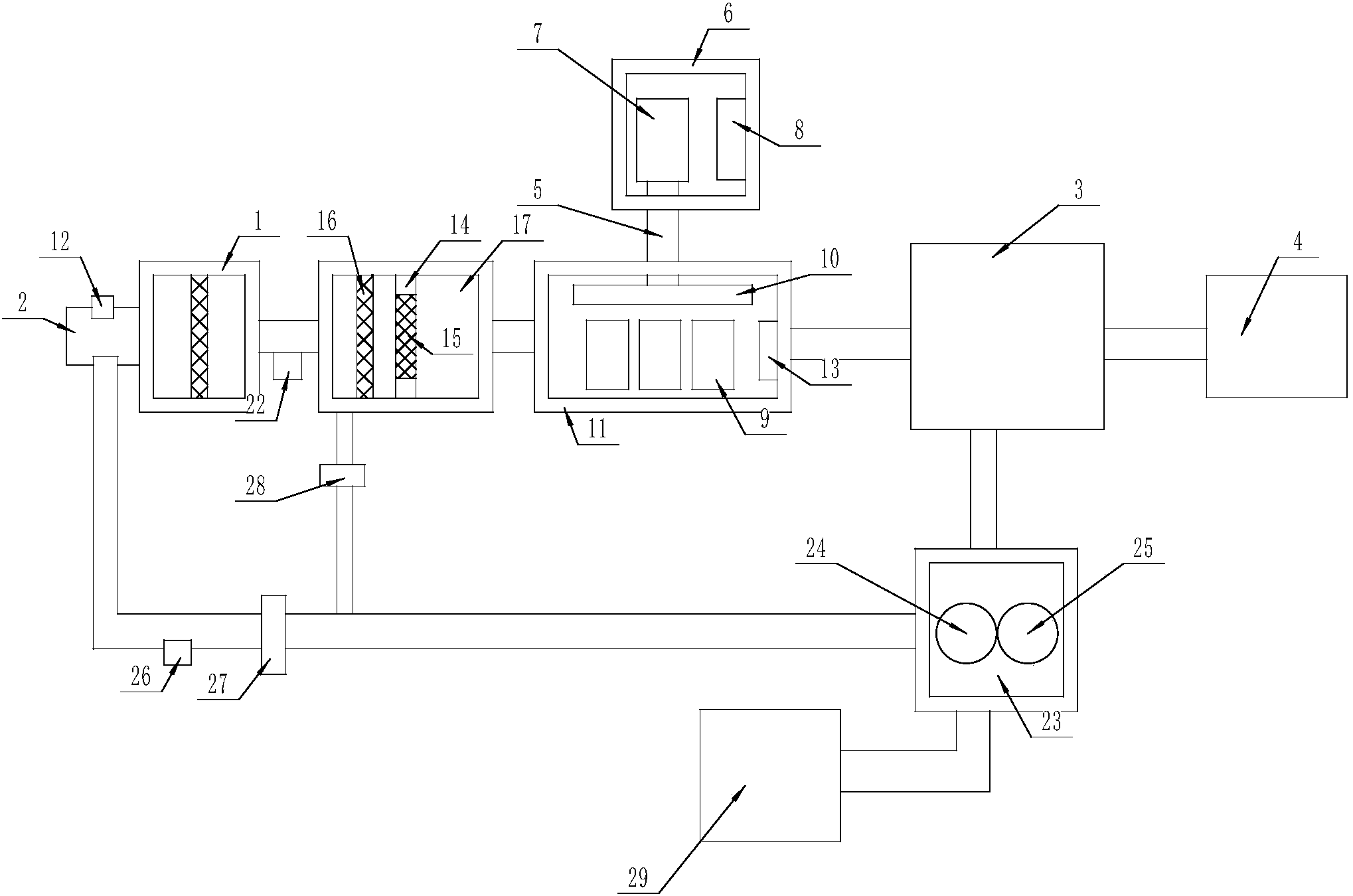

1.一种污水处理厂全流程除臭装置，包括进水泵房(1)和与进水泵房(1)内部相连通的进水管(2)，其特征在于，所述进水泵房(1)内设有污水粗渣过滤进水单元，还包括污水细渣过滤单元、微生物培养单元、二级沉淀池(3)、排放池(4)、污泥回流单元、污水脱泥单元、风力温度调节生物除臭控制单元，所述污水粗渣过滤进水单元、污水细渣过滤单元、微生物培养单元、二级沉淀池(3)、排放池(4)依次通过管道相对接，所述二级沉淀池(3)、污泥回流单元、污水脱泥单元依次通过管道相对接，所述污泥回流单元分别通过管道与进水管(2)和污水细渣过滤单元内部相连通，所述风力温度调节生物除臭控制单元通过导风管(5)与微生物培养单元内部相连通，所述风力温度调节生物除臭控制单元是由除臭设备间(6)、设置在除臭设备间(6)内，且与导风管(5)相对接的风机(7)和与风机(7)电气连接的生物除臭控制柜(8)共同构成的，所述微生物培养单元是由生物池(9)、设置在生物池(9)内，且分别通过空气输送管(10)与风机(7)排风口相对接的多个微生物培养箱(11)、设置在进水管(2)上的进水流量计(12)、设置在生物池(9)内的温度变送器(13)共同构成的，所述生物除臭控制柜(8)分别与进水流量计(12)和温度变送器(13)电性连接。
2.根据权利要求1所述的污水处理厂全流程除臭装置，其特征在于，所述污水细渣过滤单元是由污水暂留室、设置在污水暂留室内，且将其内部分隔成一号腔和二号腔的挡板(14)、置在挡板(14)上的开口、设置在开口处的过滤网(15)、设置在一号腔内的粗格栅(16)、设置在二号腔内的旋流沉沙机构共同构成的。
3.根据权利要求2所述的污水处理厂全流程除臭装置，其特征在于，所述旋流沉沙机构是由设置在其中二号腔内的下部的旋流沉沙池(17)、设置在下层的锥形沙斗(18)、设置在旋流沉沙池(17)中部的螺旋桨(19)、设置在旋流沉沙池(17)上方，且与螺旋桨(19)固定连接的变速电机(20)共同构成的。
4.根据权利要求1所述的污水处理厂全流程除臭装置，其特征在于，所述污水粗渣过滤进水单元是由设置在进水泵房(1)内，且将其分隔为三号腔和四号腔的粗格栅(16)、设置在四号腔内，且通过管道与一号腔内部相连通的进水泵(22)共同构成的。
5.根据权利要求1所述的污水处理厂全流程除臭装置，其特征在于，所述污泥回流单元是由污泥回流泵房(23)、设置在污泥回流泵房(23)内的污泥泵(24)和污水泵(25)共同构成的，所述连通污泥泵(24)与进水管(2)的管道为回水管道，所述回水管道上设有回水流量计(26)和一号电动阀门(27)。
6.根据权利要求5所述的污水处理厂全流程除臭装置，其特征在于，所述连通回水管道与二号腔的管道上设有二号电动阀门(28)。
7.根据权利要求1所述的污水处理厂全流程除臭装置，其特征在于，所述污水脱泥单元是由污水脱泥机房(29)、设置在污水脱泥机房(29)内的浓缩器(30)和脱水器(31)、设置在浓缩器(30)上的第一出口和第二出口、设置在脱水器(31)上的第一进口、设置在脱水器(31)左侧旋转轴(32)上的第二进口共同构成的，所述第二出口通过第二输送管(33)连接第二进口，所述第一出口通过第一输送管(21)连接到第一进口，所述第一进口与脱水器内的旋转轴(32)连通，所述第一出口在第二出口的上方。
8.根据权利要求7所述的污水处理厂全流程除臭装置，其特征在于，所述污水泵(25)通过管道与脱水器(31)相对接。
9.根据权利要求1所述的污水处理厂全流程除臭装置，其特征在于，所述多个微生物培养箱(11)的数量为3-6个。
10.根据权利要求2或4所述的污水处理厂全流程除臭装置，其特征在于，所述粗格栅(16)的直径为细格栅直径的1.5-3倍。
说明书
一种污水处理厂全流程除臭装置
技术领域
本发明涉及生物除臭设备改进，特别是一种污水处理厂全流程除臭装置。
背景技术
污水厂传统除臭工艺常采用生物滤池法和化学法等，这些方法均需要建设集气罩、臭气输送管道和风机，需要建设单独的除臭设施，系统庞大复杂，存在投资运行费用高、占地面积大，运行维护繁杂等弊端，同时存在不同程度的二次污染，构筑物增加集气罩后，易加重罩内设备的腐蚀老化，导致了额外的经济损失。
发明内容
本发明的目的是为了解决上述问题，设计了一种污水处理厂全流程除臭装置。
实现上述目的本发明的技术方案为，一种污水处理厂全流程除臭装置，包括进水泵房和与进水泵房内部相连通的进水管，所述进水泵房内设有污水粗渣过滤进水单元，还包括污水细渣过滤单元、微生物培养单元、二级沉淀池、排放池、污泥回流单元、污水脱泥单元、风力温度调节生物除臭控制单元，所述污水粗渣过滤进水单元、污水细渣过滤单元、微生物培养单元、二级沉淀池、排放池依次通过管道相对接，所述二级沉淀池、污泥回流单元、污水脱泥单元依次通过管道相对接，所述污泥回流单元分别通过管道与进水管和污水细渣过滤单元内部相连通，所述风力温度调节生物除臭控制单元通过导风管与微生物培养单元内部相连通，所述风力温度调节生物除臭控制单元是由除臭设备间、设置在除臭设备间内，且与导风管相对接的风机和与风机电气连接的生物除臭控制柜共同构成的，所述微生物培养单元是由生物池、设置在生物池内，且分别通过空气输送管与风机排风口相对接的多个微生物培养箱、设置在进水管上的进水流量计、设置在生物池内的温度变送器共同构成的，所述生物除臭控制柜分别与进水流量计和温度变送器电性连接。
所述污水细渣过滤单元是由污水暂留室、设置在污水暂留室内，且将其内部分隔成一号腔和二号腔的挡板、置在挡板上的开口、设置在开口处的过滤网、设置在一号腔内的粗格栅、设置在二号腔内的旋流沉沙机构共同构成的。
所述旋流沉沙机构是由设置在其中二号腔内的下部的旋流沉沙池、设置在下层的锥形沙斗、设置在旋流沉沙池中部的螺旋桨、设置在旋流沉沙池上方，且与螺旋桨固定连接的变速电机共同构成的。
所述污水粗渣过滤进水单元是由设置在进水泵房内，且将其分隔为三号腔和四号腔的粗格栅、设置在四号腔内，且通过管道与一号腔内部相连通的进水泵共同构成的。
所述污泥回流单元是由污泥回流泵房、设置在污泥回流泵房内的污泥泵和污水泵共同构成的，所述连通污泥泵与进水管的管道为回水管道，所述回水管道上设有回水流量计和一号电动阀门。
所述连通回水管道与二号腔的管道上设有二号电动阀门。
所述污水脱泥单元是由污水脱泥机房、设置在污水脱泥机房内的浓缩器和脱水器、设置在浓缩器上的第一出口和第二出口、设置在脱水器上的第一进口、设置在脱水器左侧旋转轴上的第二进口共同构成的，所述第二出口通过第二输送管连接第二进口，所述第一出口通过第一输送管连接到第一进口，所述第一进口与脱水器内的旋转轴连通，所述第一出口在第二出口的上方。
所述污水泵通过管道与脱水器相对接。
所述多个微生物培养箱的数量为3-6个。
所述微生物培养箱内放置的菌株类型为生丝微菌属、自养性的硫杆菌、甲基型生丝微菌属等细菌。
所述粗格栅的直径为细格栅直径的1.5-3倍。
利用本发明的技术方案制作的污水处理厂全流程除臭装置，全过程的恶臭治理，系统精简、占地小、投资运行成本大幅降低，运行稳定、维护简便，臭气无明显臭味产生，污染物的去除效率高，且污泥产率降低，使脱水性得到大幅提升。
