申请日2015.05.14
公开(公告)日2015.09.02
IPC分类号C02F1/00; B01F7/16
摘要
本实用新型涉及搅拌装置的技术领域，尤其是一种水处理溶液搅拌装置，包括壳体，所述壳体下表面内凹成一个圆锥形，所述壳体上固定一个套筒，所述套筒内设有搅拌棒，所述搅拌棒设有直杆和设置在直杆下面的搅拌头，所述搅拌头的形状为圆锥形，所述搅拌头外侧和内侧都分别设有若干个搅拌珠，所述搅拌棒连接电机，所述壳体一侧设有进水口，所述壳体另一侧设有出水口。所述搅拌珠的材料为硬质塑料。本实用新型的壳体下表面内凹成圆锥形，搅拌棒的搅拌头形状也是圆锥形，搅拌头盖在壳体呈圆锥形的下表面上，能够非常均匀的对溶液进行搅拌，使溶液不留底，充分搅拌，大大提高了工作质量和工作效率且结构简单，使用方便。
权利要求书

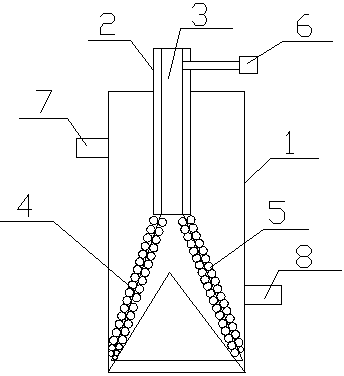

1.一种水处理溶液搅拌装置，包括壳体(1)，其特征是，所述壳体(1)下表面内凹成一个圆锥形，所述壳体(1)上固定一个套筒(2)，所述套筒(2)内设有搅拌棒，所述搅拌棒设有直杆(3)和设置在直杆(3)下面的搅拌头(4)，所述搅拌头(4)的形状为圆锥形，所述搅拌头(4)外侧和内侧都分别设有若干个搅拌珠(5)，所述搅拌棒连接电机(6)，所述壳体(1)一侧设有进水口(7)，所述壳体(1)另一侧设有出水口(8)。
2.根据权利要求1所述的水处理溶液搅拌装置，其特征是，所述搅拌珠(5)的材料为硬质塑料。
说明书
水处理溶液搅拌装置
技术领域
本实用新型涉及搅拌装置的技术领域，尤其是一种水处理溶液搅拌装置。
背景技术
在污水处理的过程中，经常需要在污水中放入溶液进行搅拌，目前使用的搅拌装置，搅拌力度小，且不可能搅拌到最底下的物质，大大降低了搅拌效率和质量。
实用新型内容
为了克服现有的技术的不足，本实用新型提供了一种水处理溶液搅拌装置。
本实用新型解决其技术问题所采用的技术方案是：一种水处理溶液搅拌装置，包括壳体，所述壳体下表面内凹成一个圆锥形，所述壳体上固定一个套筒，所述套筒内设有搅拌棒，所述搅拌棒设有直杆和设置在直杆下面的搅拌头，所述搅拌头的形状为圆锥形，所述搅拌头外侧和内侧都分别设有若干个搅拌珠，所述搅拌棒连接电机，所述壳体一侧设有进水口，所述壳体另一侧设有出水口。
根据本实用新型的另一个实施例，进一步包括所述搅拌珠的材料为硬质塑料。
本实用新型的有益效果是，壳体下表面内凹成圆锥形，搅拌棒的搅拌头形状也是圆锥形，搅拌头盖在壳体呈圆锥形的下表面上，能够非常均匀的对溶液进行搅拌，使溶液不留底，充分搅拌，大大提高了工作质量和工作效率且结构简单，使用方便。
