申请日2016.05.31
公开(公告)日2016.07.27
IPC分类号C02F9/02
摘要
本发明涉及砼搅拌设备技术领域，具体的是一种混凝土搅拌站清洗污水沉淀循环利用系统及循环利用方法。该循环利用系统，包括洗车槽、澄清水池、澄清装置和补水装置，所述澄清装置包括多个澄清桶和连接管道，该澄清桶上设有溢流槽，且多个澄清桶之间呈阶梯位布置，该连接管道将上级澄清桶的溢流槽与下级澄清桶连通，所述补水装置将上下级的澄清桶连通使下级澄清桶的水位始终高于上级澄清桶的水位，所述洗车槽与布置于最顶层的澄清桶连通，所述澄清水池与最底层澄清桶的溢流槽连通，且最底层澄清桶高于澄清水池布置。上述混凝土搅拌站清洗污水沉淀循环利用系统，靠自流卸浆水，利用落差省去泵资源、降低人工成本。

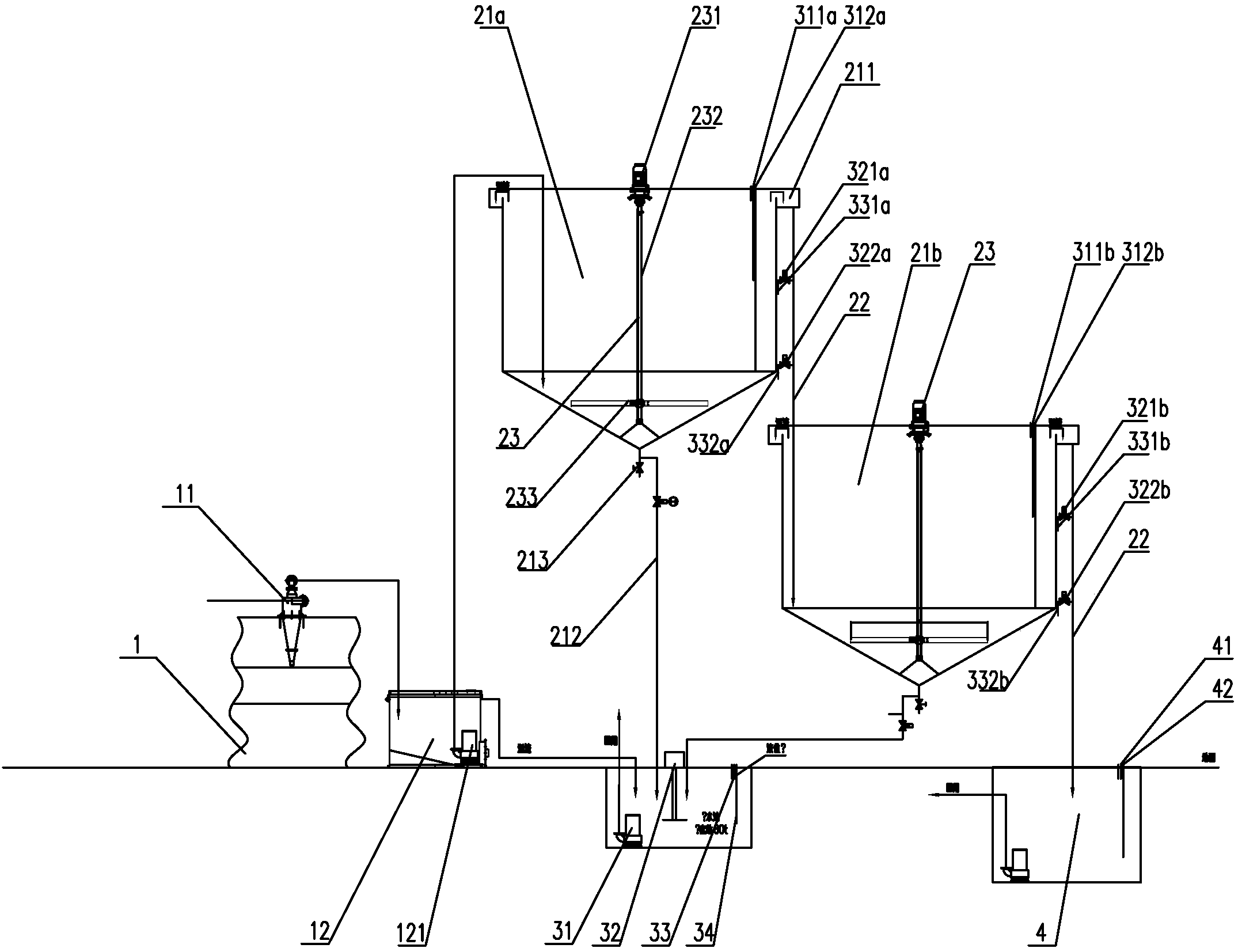

摘要附图
权利要求书
1.混凝土搅拌站清洗污水沉淀循环利用系统，包括洗车槽、澄清水池，其特征在于：还包括澄清装置和补水装置，所述澄清装置包括多个澄清桶和连接管道，该澄清桶上设有溢流槽，且多个澄清桶之间呈阶梯位布置，该连接管道将上级澄清桶的溢流槽与下级澄清桶连通，所述补水装置将上下级的澄清桶连通使下级澄清桶的水位始终高于上级澄清桶的水位，所述洗车槽与布置于最顶层的澄清桶连通，所述澄清水池与最底层澄清桶的溢流槽连通，且最底层澄清桶高于澄清水池布置。
2.根据权利要求1所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：所述洗车槽上设有旋流分离器和搅拌罐，所述旋流分离器的出水口与搅拌罐连通，搅拌罐与最顶层的澄清桶连通。
3.据权利要求2所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：所述搅拌罐内设有水泵，该搅拌罐的底面为斜面，该水泵设置于搅拌罐底面的最低点处。
4.权利要求1所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：还包括污水池，所述洗车槽和澄清桶通过管道与污水池连通。
5.据权利要求1所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：所述澄清桶内设有搅拌器，该搅拌器包括驱动装置、搅拌杆和搅拌叶片，该驱动装置通过搅拌杆与搅拌叶片连接，搅拌叶片设置于澄清桶的底部。
6.根据权利要求1或5所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：所述澄清桶的底面为锥形结构，溢流槽设置于澄清桶的口沿处。
7.根据权利要求1所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：所述补水装置包括对应设置于每一澄清桶上的液位检测器、连接上下级澄清桶的自动送水管道，该上、下级澄清桶之间的液位检测器联动，并由液位检测器控制自动送水管道工作。
8.根据权利要求7所述的混凝土搅拌站清洗污水沉淀循环利用系统，其特征在于：所述自动送水管道上设有阀门组件和喷气组件，该喷气组件设置于阀门组件前端。
9.混凝土搅拌站清洗污水沉淀循环利用方法，其特征在于，使用权利要求1至8中任意一项所述的混凝土搅拌站清洗污水沉淀循环利用系统，具体步骤如下：
步骤1，洗车槽清洗所产生的污水，经初步处理后被送入澄清装置中;
步骤2，污水进入最上级的澄清桶中，经沉淀后的污水通过溢流槽流入下级澄清桶中继续沉淀，上下级澄清桶靠溢流澄清浆水、靠自流卸浆水;
步骤3，补水装置自动检测澄清桶中的液位，并使下级澄清桶的水位始终高于上级澄清桶的水位;
步骤4，经过多级澄清桶沉淀后的澄清水被送入澄清水池中;
步骤5，澄清水池中的水被引出回用。
10.根据权利要求9所述的混凝土搅拌站清洗污水沉淀循环利用方法，其特征在于：所述污水池中的水被引入搅拌主机中回用作。
说明书
混凝土搅拌站清洗污水沉淀循环利用系统及循环利用方法
技术领域
本发明涉及砼搅拌设备技术领域，具体的是一种混凝土搅拌站清洗污水沉淀循环利用系统及循环利用方法。
背景技术
混凝土搅拌站在生产过程中，由于洗搅拌车、洗搅拌主机、废混凝土等所产生的浆水，能否其全部利用影响混凝土搅拌站的环保性，是混凝土搅拌站生产、及使用企业所的大问题。
现有的技术，由于清洗浆水中存在大量的混凝土导致使用量很低，为解决上述问题，授权公告号为CN204865237U的专利公开了一种混凝土废水处理装置，包括倒车台，所述倒车台上设有洗车注水管，所述倒车台连接导料料槽，所述导料料槽内设有螺杆推进装置，所述导料料槽与沙石分离机通过导管相连，所述沙石分离机包括机壳，驱动装置和滚动筛体，所述驱动装置为沙石分离机提供动力，所述机壳上设置有排污口，石出口，沙出口和冲洗口，所述冲洗口上设置有冲洗水管，所述滚动筛体设置在机壳内，所述排污口通过污水管连接回收水搅拌池，所述搅拌池上设置有搅拌器，所述搅拌池通过污水管从右往左连接第一沉淀池和第二沉淀池，所述第二沉淀池通过水管连接清水池，所述清水池连接管路，所述管路通过清水泵提供动力，控制器控制装置的整体运作。该种混凝土废水处理装置存在如下问题：一是沉淀池通常是向下深挖的池体，池里都是泥浆，需要大量的人力去清理;二是第一沉淀池与第二沉淀池中需要通过泵提供动力，浪费很多个泵资源;三是经过使用后的沉淀池需要人工进行定期清理。
发明内容
为了克服现有技术的不足，本发明提供了一种混凝土搅拌站清洗污水沉淀循环利用系统。
为实现上述目的，本发明提供的技术方案如下：混凝土搅拌站清洗污水沉淀循环利用系统，包括洗车槽、澄清水池，其特征在于：还包括澄清装置和补水装置，所述澄清装置包括多个澄清桶和连接管道，该澄清桶上设有溢流槽，且多个澄清桶之间呈阶梯位布置，该连接管道将上级澄清桶的溢流槽与下级澄清桶连通，所述补水装置将上下级的澄清桶连通使下级澄清桶的水位始终高于上级澄清桶的水位，所述洗车槽与布置于最顶层的澄清桶连通，所述澄清水池与最底层澄清桶的溢流槽连通，且最底层澄清桶高于澄清水池布置。
进一步的，洗车槽上设有旋流分离器和搅拌罐，所述旋流分离器的出水口与搅拌罐连通，搅拌罐与最顶层的澄清桶连通。
进一步的，搅拌罐内设有水泵，该搅拌罐的底面为斜面，该水泵设置于搅拌罐底面的最低点处。
进一步的，还包括污水池，所述洗车槽和澄清桶通过管道与污水池连通。
进一步的，澄清桶内设有搅拌器，该搅拌器包括驱动装置、搅拌杆和搅拌叶片，该驱动装置通过搅拌杆与搅拌叶片连接，搅拌叶片设置于澄清桶的底部。
进一步的，澄清桶的底面为锥形结构，溢流槽设置于澄清桶的口沿处。
进一步的，补水装置包括对应设置于每一澄清桶上的液位检测器、连接上下级澄清桶的自动送水管道，该上、下级澄清桶之间的液位检测器联动，并由液位检测器控制自动送水管道工作。
进一步的，自动送水管道上设有阀门组件和喷气组件，该喷气组件设置于阀门组件前端。
混凝土搅拌站清洗污水沉淀循环利用方法，其特征在于，使用上述的混凝土搅拌站清洗污水沉淀循环利用系统，具体步骤如下：
步骤1，洗车槽清洗所产生的污水，经初步处理后被送入澄清装置中;
步骤2，污水进入最上级的澄清桶中，经沉淀后的污水通过溢流槽流入下级澄清桶中继续沉淀，上下级澄清桶靠溢流澄清浆水、靠自流卸浆水;
步骤3，补水装置自动检测澄清桶中的液位，并使下级澄清桶的水位始终高于上级澄清桶的水位;
步骤4，经过多级澄清桶沉淀后的澄清水被送入澄清水池中;
步骤5，澄清水池中的水被引出回用。
进一步的，污水池中的水被引入搅拌主机中回用作。
由上述对本发明的描述可知，与现有技术相比，本发明提供的混凝土搅拌站清洗污水沉淀循环利用系统，可以将浆水中的大部分砂分离出去降低含固量，多个澄清桶之间利用溢流来达到逐级沉淀，靠自流卸浆水，利用落差省去泵资源和人力资源。
