申请日2016.06.13
公开(公告)日2017.06.09
IPC分类号C02F9/02
摘要

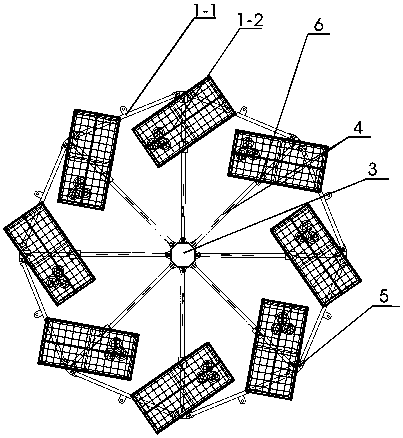

本实用新型提供一种应用于河道的水处理系统，其特征在于包括外系统、内系统、悬浮支撑架、主支撑杆，所述悬浮支撑架上辐射型安装有主支撑杆，所述主支撑杆上分别安装有内系统和外系统，所述外系统包括外支撑连接杆、外导流复合生态填料球组合、连接头、固定接头，所述主支撑杆尾端通过外支撑连接杆连接在一起，本实用新型专利借鉴了古代的战法，将水处理设备构建成一个类似形状设备，当水进入其中时，使水的流速减少，增加停留时间，延迟污染物与填料的接触，并能调节水流方向，使水能更充分的通过设备，达到水中的污染物与填料充分接触，有效地使水中的污染物能充分被填料所吸附。
权利要求书
1.一种应用于河道的水处理系统，其特征在于包括外系统、内系统、悬浮支撑架、主支撑杆，所述悬浮支撑架上辐射型安装有主支撑杆，所述主支撑杆上分别安装有内系统和外系统，所述外系统包括外支撑连接杆、外导流复合生态填料球组合、连接头、固定接头，所述主支撑杆尾端通过外支撑连接杆连接在一起，所述外支撑连接杆和主支撑杆间通过连接头连接，所述主支撑杆上安装有固定接头，所述外导流复合生态填料球组合通过固定接头和连接头安装在主支撑杆上，所述内系统包括内支撑连接杆、内导流复合生态填料球组合、固定接头、连接头，所述主支撑杆中间位置安装有连接头和固定接头，所述连接头两侧连接有内支撑连接杆，所述固定接头为2个，所述固定接头上安装有内导流复合生态填料球组合。
2.一种应用于河道的水处理系统，其特征在于包括外支撑连接杆、外导流复合生态填料球组合、连接头、固定接头、悬浮支撑架、主支撑杆，所述主支撑杆尾端通过外支撑连接杆连接在一起，所述外支撑连接杆和主支撑杆间通过连接头连接，所述主支撑杆上安装有固定接头，所述外导流复合生态填料球组合通过固定接头和连接头安装在主支撑杆上。
3.按照权利要求1所述的一种应用于河道的水处理系统，其特征在于所述外导流复合生态填料球组合和内导流复合生态填料球组合内设置有多个复合生态填料球。
4.按照权利要求2所述的一种应用于河道的水处理系统，其特征在于所述外导流复合生态填料球组合内设置有多个复合生态填料球。
5.按照权利要求1所述的一种应用于河道的水处理系统，其特征在于所述的内导流复合生态填料球组合内设置有多个复合生态填料球。
6.按照权利要求1所述的一种应用于河道的水处理系统，其特征在于所述 的复合生态填料球形状为球状的多孔物质。
说明书
一种应用于河道的水处理系统
技术领域
本实用新型涉及环保领域，尤其涉及一种应用于河道的水处理系统。
背景技术
随着科技的发展，化工厂逐渐增多，化工厂的排放物也越来越复杂，污染性越来越高，处理难度越来越大，好多企业为了降低成本，避免自行处理污染物，一般都是将污水进行简单处理然后将其进行排放，这个高污染污水一般都排放到河流或湖泊中，河流和湖泊具有自动降解污染和的功能，但是大批高污染性污水的排放河流湖泊并不能对其进行完全降解，导致河流、湖泊受到污染，进而污染到其他环境，为了解决这一问题，一大批水处理系统出现了，但是这些系统只能进行简单的净化，净化效果一般，有的大型净化设备净化效果好，但是其结构复杂、体积庞大、使用成本高，不适用所有河流、湖泊的使用。
发明内容
根据以上技术问题，本实用新型提供一种应用于河道的水处理系统，其特征在于包括外系统、内系统、悬浮支撑架、主支撑杆，所述悬浮支撑架上辐射型安装有主支撑杆，所述主支撑杆上分别安装有内系统和外系统，所述外系统包括外支撑连接杆、外导流复合生态填料球组合、连接头、固定接头，所述主支撑杆尾端通过外支撑连接杆连接在一起，所述外支撑连接杆和主支撑杆间通过连接头连接，所述主支撑杆上安装有固定接头，所述外导流复合生态填料球组合通过固定接头和连接头安装在主支撑杆上，所述内系统包括内支撑连接杆、内导流复合生态填料球组合、固定接头、连接头，所述主支撑杆中间位置安装 有连接头和固定接头，所述连接头两侧连接有内支撑连接杆，所述固定接头为2个，所述固定接头上安装有内导流复合生态填料球组合。
一种应用于河道的水处理系统，其特征在于包括外支撑连接杆、外导流复合生态填料球组合、连接头、固定接头、悬浮支撑架、主支撑杆，所述主支撑杆尾端通过外支撑连接杆连接在一起，所述外支撑连接杆和主支撑杆间通过连接头连接，所述主支撑杆上安装有固定接头，所述外导流复合生态填料球组合通过固定接头和连接头安装在主支撑杆上。
所述外导流复合生态填料球组合和内导流复合生态填料球组合内设置有多个复合生态填料球。
所述外导流复合生态填料球组合内设置有多个复合生态填料球。
本实用新型的有益效果为：本实用新型将水处理设备设计成格式，是古代的一种战法，它是由八个不同的区域组成，形成一种类似的迷宫区域的战法。本发明专利借鉴了古代的战法，将水处理设备构建成一个类似形状设备，当水进入其中时，使水的流速减少，增加停留时间，延迟污染物与填料的接触，并能调节水流方向，使水能更充分的通过设备，达到水中的污染物与填料充分接触，有效地使水中的污染物能充分被填料所吸附。同时，为了更好的发挥设备的功效，本实用新型还将与组合，水处理系统本公司同时也进行了申请，和的组合可以更好地减缓水流速度避免污染物流出，内部的外导流复合生态填料球组合和内导流复合生态填料球组合可以更充分吸附污染物，使净化更加彻底。本实用新型为形状，流经的水流经过一次过滤后会再次进入另一侧进行再次过滤，形成双重过滤，提高过滤效果。本实用新型的另一种形式是将和进行组合，水流进行后再进入进行过滤，过滤后再经过进行过滤，达到多重过滤，很好的提高了本实用新型的过滤效果。本实用新型不仅净化效果好，更加结构简单，成 本低廉，适用于所有河流、湖泊。
