申请日2016.06.13
公开(公告)日2016.12.14
IPC分类号B01F13/02; C02F1/52
摘要
一种带有扰动功能的污水处理用絮凝罐，包括罐体，所述罐体内设有转轴，转轴顶端与位于罐体上方的电机相连接，转轴上布置有螺旋叶片，所述螺旋叶片的外部套设有套筒;套筒顶端固定设有第一导流板，第一导流板呈倒置漏斗状，所述第一导流板上表面均匀设有若干第一凸起，第一导流板与罐体内侧壁之间留有第一间隙，第一间隙下方第一圆环管，第一圆环管上侧布置有第一喷头;所述第一导流板下方设有第二导流板，第二导流板呈漏斗状。本实用新型的有益效果是第一凸起和第二凸起对污水与药剂进行扰动，第一喷头和第二喷头对污水进行气流扰动，有效提高了污水与药剂的混合效果，使得絮凝效果好。
权利要求书
1.一种带有扰动功能的污水处理用絮凝罐，包括罐体，其特征在于，所述罐体内设有转轴，转轴顶端与位于罐体上方的电机相连接，转轴上布置有螺旋叶片，所述螺旋叶片的外部套设有套筒;套筒顶端固定设有第一导流板，第一导流板呈倒置漏斗状，所述第一导流板上表面均匀设有若干第一凸起，第一导流板与罐体内侧壁之间留有第一间隙，第一间隙下方第一圆环管，第一圆环管上侧布置有第一喷头;所述第一导流板下方设有第二导流板，第二导流板呈漏斗状，所述第二导流板上表面均匀设有第二凸起，第二导流板与套筒外侧壁之间留有第二间隙，第二间隙下方设有第二圆环管，第二圆环管上侧布置有第二喷头;所述第一圆环管和第二圆环管均与罐体外侧的曝气机相连通。
2.根据权利要求1所述的一种带有扰动功能的污水处理用絮凝罐，其特征在于，所述罐体顶部还设有进料口。
3.根据权利要求1或2所述的一种带有扰动功能的污水处理用絮凝罐，其特征在于，所述罐体底部设有出料口。
4.根据权利要求1所述的一种带有扰动功能的污水处理用絮凝罐，其特征在于，所述套筒底部侧壁上开设有通孔。
5.根据权利要求1所述的一种带有扰动功能的污水处理用絮凝罐，其特征在于，所述第一凸起和第二凸起呈三棱锥状。
说明书
一种带有扰动功能的污水处理用絮凝罐
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种带有扰动功能的污水处理用絮凝罐。
背景技术
我国是水资源短缺的国家，水资源的循环再利用是一项非常有发展前景的事业，水资源的循环再利用即是将污水及工业污水进行净化处理，使之达到再利用的目的，可节省大量的水资源。随着我国经济的高速发展，我国污水排放量逐年上升，其中包括生活污水、工业污水等，如果随意排放，将造成地下水体的污染，因此迫切需要一种快速高效的装置和方法，使这种废水达到污水综合排放标准的要求。
在污水处理的过程中，需要加入药剂以使得污水发生絮凝沉淀，而目前污水与药剂的混合效果较差，反应时间长，药物扩散、渗透和混合不均匀，造成了对污水的处理效果差，难以满足污水处理需求。
实用新型内容
本实用新型的目的在于提供一种带有扰动功能的污水处理用絮凝罐，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

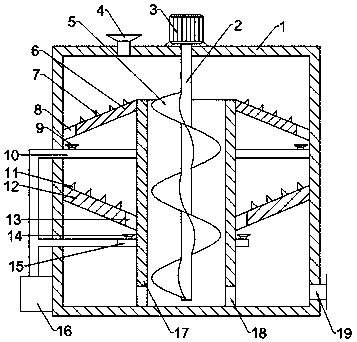

一种带有扰动功能的污水处理用絮凝罐，包括罐体，所述罐体内设有转轴，转轴顶端与位于罐体上方的电机相连接，转轴上布置有螺旋叶片，所述螺旋叶片的外部套设有套筒;套筒顶端固定设有第一导流板，第一导流板呈倒置漏斗状，所述第一导流板上表面均匀设有若干第一凸起，第一导流板与罐体内侧壁之间留有第一间隙，第一间隙下方第一圆环管，第一圆环管上侧布置有第一喷头;所述第一导流板下方设有第二导流板，第二导流板呈漏斗状，所述第二导流板上表面均匀设有第二凸起，第二导流板与套筒外侧壁之间留有第二间隙，第二间隙下方设有第二圆环管，第二圆环管上侧布置有第二喷头;所述第一圆环管和第二圆环管均与罐体外侧的曝气机相连通。
作为本实用新型进一步的方案：所述罐体顶部还设有进料口。
作为本实用新型再进一步的方案：所述罐体底部设有出料口。
作为本实用新型再进一步的方案：所述套筒底部侧壁上开设有通孔。
作为本实用新型再进一步的方案：所述第一凸起和第二凸起呈三棱锥状。
本实用新型的有益效果是第一凸起和第二凸起对污水与药剂进行扰动，第一喷头和第二喷头对污水进行气流扰动，有效提高了污水与药剂的混合效果，使得絮凝效果好。
