申请日2016.06.13
公开(公告)日2016.12.07
IPC分类号C02F1/30; C02F1/32
摘要
本实用新型提供一种光催化水处理装置，包括外壳、泵、进水口、进水管、出水管，出水口和位于外壳内的光源、过滤器和填充有光催化剂的玻璃管;玻璃管的首末两端设置过滤器;进水管的一端穿过所述外壳侧壁与过滤器相连，进水管的另一端依次与泵、进水口相连;出水管的一端与过滤器相连，出水管的另一端连接出水口;光源固定于所述外壳上，设置在玻璃管上方。本实用新型利用填充有光催化剂的玻璃管作为污水处理单元，成本低，体积小，便于移动;可根据水污染程度，将填充有光催化剂的玻璃管设计成多根或者螺旋形，提高净化效率;且本实用新型可配合其它净化模块做成污水处理设备，适用于家居、实验室、工厂车间、江河湖泊等场所的污水处理。
权利要求书
1.一种光催化水处理装置，其特征在于：该装置包括外壳、泵、进水口、进水管、出水管、出水口和位于外壳内的光源、过滤器和填充有光催化剂的玻璃管;
所述玻璃管的首末两端设置过滤器;
所述进水管的一端穿过所述外壳与所述过滤器相连，所述进水管的另一端依次与所述泵、进水口相连;
所述出水管的一端与所述过滤器相连，所述出水管的另一端连接所述出水口;
所述光源固定于所述外壳上，设置在所述玻璃管上方。
2.如权利要求1所述的光催化水处理装置，其特征在于，所述玻璃管包括至少两根的玻璃直管，所述玻璃直管之间通过弯管接头连接。
3.如权利要求1所述的光催化水处理装置，其特征在于，所述玻璃管是螺旋形。
4.如权利要求2或3所述的光催化水处理装置，其特征在于，所述外壳内还包括升降台，所述玻璃管放置在升降台上。
5.如权利要求4所述的光催化水处理装置，其特征在于，所述光源是可见光光源，所述光催化剂是可见光响应的光催化剂。
6.如权利要求4所述的光催化水处理装置，其特征在于，所述光源是紫外光光源，所述光催化剂是紫外光响应的光催化剂。
7.如权利要求4所述的光催化水处理装置，其特征在于，所述玻璃管内部两端填充透光的固体颗粒物,所述固体颗粒物的粒径大于光催化剂的粒径。
8.如权利要求1或7所述的光催化水处理装置，其特征在于，所述装置还包括质量检测器，所述质量检测器和所述出水口相连。
9.一种污水处理设备，其特征在于，包括如权利要求1-8任一所述的光催化水处理装置。
说明书
一种光催化水处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种光催化水处理装置。
背景技术
随着社会经济的高速发展和城市化建设的加快，环境污染问题，特别是水污染日趋严重，有些地方甚至出现有水皆污的现象，污水中含有许多有害物质，对人体危害极大，因此，开发一种能对各种水污染进行有效治理的技术迫在眉睫。
目前，处理污水的通用手段是絮凝、电沉积、物理吸附、化学处理、微生物降解，但这些方法缺点明显，例如应用较为广泛的絮凝对于污水中可溶性有机物和无机离子效果较差，需要经过后续处理才能去除。因此寻找优异、高效、低成本的污染治理方法一种是人们关注的热点课题。
光催化技术是在常温常压和各种光线照射下，利用光催化材料将废水、废气中的有机污染物催化降解，最终变成无污染物质。该技术作为一种新型的环境治理技术，在废水、废气治理方面展示了广阔的应用前景。CN204779139U公开了一种可见光催化污水处理设备，包括反应池、光催化剂、光源、曝气泵、进水管、进水管、膜组件、出水管和出水泵，利用日光灯作为光源，利用TiO2催化颗粒作为污水处理的催化剂。但该装置部件多，成本高、反应池占地面积大，不易移动，在整个反应池中加入催化剂进行光催化污水处理，催化剂用量大，处理效率不高。
实用新型内容
为了解决上述问题，本实用新型提供一种光催化水处理装置，利用填充有光催化剂的玻璃管作为污水处理元件，成本低，体积小，处理效率高。
该技术方案具体是通过下述实现的：一种光催化水处理装置，该装置包括外壳、泵、进水口、进水管、出水管，出水口和位于外壳内的光源、过滤器和填充有光催化剂的玻璃管;
所述玻璃管的首末两端设置过滤器;所述进水管的一端穿过所述外壳与所述过滤器相连，所述进水管的另一端依次与所述泵、进水口相连;所述出水管的一端与所述过滤器相连，所述出水管的另一端连接所述出水口; 所述光源固定于所述外壳上，设置在所述玻璃管上方。
进一步的，所述玻璃管包括至少一根的玻璃直管，所述玻璃直管之间通过弯管接头连接。污水通过多根填充有光催化剂的玻璃管，从而提高污水的净化效率。
进一步的，所述玻璃管是螺旋形。无需弯管接头连接即可提高污水的净化效率。
进一步的，所述外壳内还包括升降台，所述玻璃管放置在升降台上。升降台可自由调节高度，方便玻璃管位置变化，以便于玻璃管内的光催化剂充分接收光源照射进行光催化反应。
进一步的，所述光源是可见光光源，所述光催化剂是可见光响应的光催化剂。
进一步的，所述光源是紫外光光源，所述光催化剂是紫外光响应的光催化剂。可以根据光催化剂类型调整光源。
进一步的，所述玻璃管内部两端填充透光的固体颗粒物, 所述固体颗粒物的粒径大于光催化剂的粒径粒。所述固体颗粒物的粒径范围是0.5-100mm，所述固体颗粒物用于过滤拦截水中的光催化剂。
进一步的，所述装置还包括质量检测器，所述质量检测器和所述出水口相连。所述质量检测器用来检测净化后的污水是否达到标准。
特别的，一种污水处理设备，包括上述所述的光催化水处理装置。
本实用新型的有益效果为：
(1)利用填充有光催化剂的玻璃管作为污水处理单元，成本低，体积小，便于移动;
(2)可根据水污染程度，将填充有光催化剂的玻璃管设计成多根或者螺旋形，提高净化效率和处理量;
(3)所述光源可以是可见光光源，也可以是紫外光源，根据光催化剂响应的类型调整光源，适用于不同类型的光催化剂。本装置还可以作为实验室测试新型光催化剂性能的测试箱，新型高效的光催化剂一直是科研领域研究的热点，然而较普遍适用的是烧杯中比较观察甲基蓝等污染物的降解速率来判断光催化剂的净化效率，利用本实用新型的装置，可方便快速地在实验室搭建测试箱，进行测试;
(4) 本实用新型提供的光催化水处理装置，可配合其它净化模块做成污水处理设备。适合应用在家居、实验室、工厂车间、江河湖泊等场所的污水处理中。

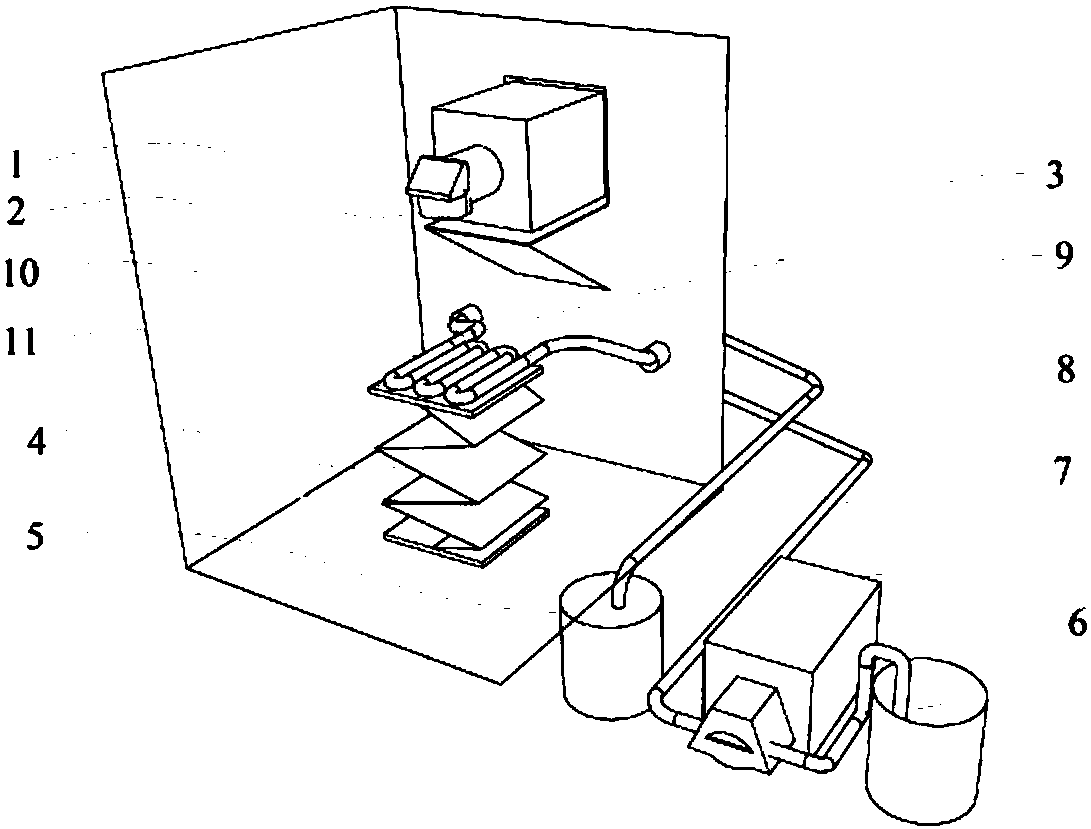

下面通过附图对本实用新型做进一步说明。
