申请日2016.06.13
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种基于物联网节能密封式污水生物处理设备，包括进料口、泵机、电脑主机、操作面板和生物发生器，所述进料口的下方连接有格栅箱，所述格栅箱的内部安装有滤网，所述操作面板上连接有机壳，所述操作面板的下方安装有打印出口，所述泵机的右侧连接有生物反应箱，所述生物反应箱的左侧安装有调控器，所述生物反应箱的内部固定有生物发散管，所述电脑主机的下方连接有生物反应器，所述电脑主机的右侧安装有打印机。该基于物联网节能密封式污水生物处理设备，采用的物联网技术，能够进行自动化控制，操作方便、数据准确，设置有密封式的缺氧箱，能够很好的进行无氧作业，工作效率高，确保污水处理的效率，保障环境不被污染。
权利要求书

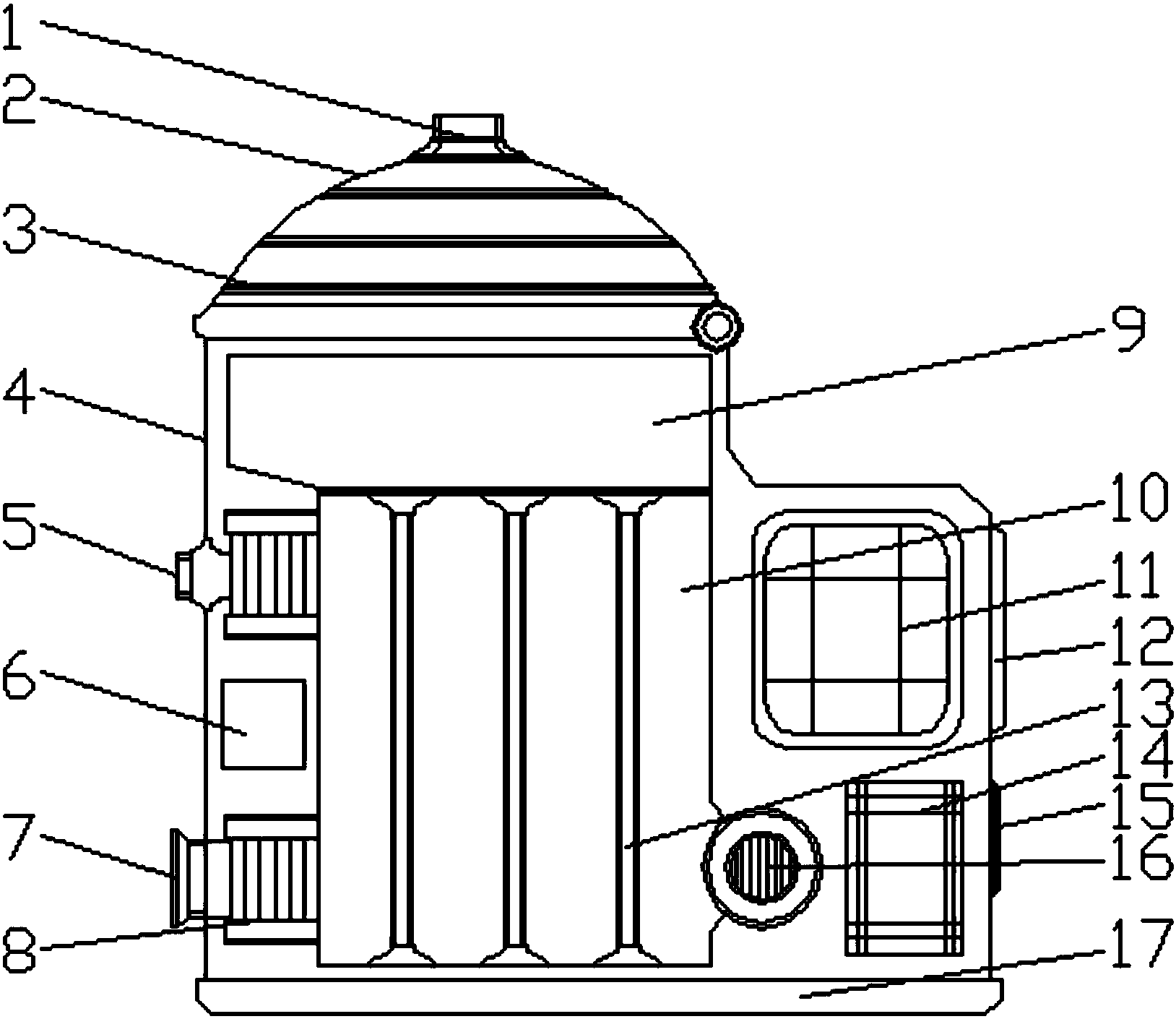

1.一种基于物联网节能密封式污水生物处理设备，包括进料口(1)、泵机(8)、电脑主机(11)、操作面板(12)和生物发生器(16)，其特征在于：所述进料口(1)的下方连接有格栅箱(2)，所述格栅箱(2)的内部安装有滤网(3)，所述格栅箱(2)的底部固定有机壳(4)，所述机壳(4)的左侧设置有出水口(5)和出泥口(7)，所述操作面板(12)上连接有机壳(4)，所述操作面板(12)的下方安装有打印出口(15)，所述机壳(4)的内部固定有缺氧箱(9)，所述缺氧箱(9)的下部设置有生物反应箱(10)，所述泵机(8)的右侧连接有生物反应箱(10)，所述生物反应箱(10)的左侧安装有调控器(6)，所述生物反应箱(10)的内部固定有生物发散管(13)，所述生物发生器(16)的左侧设置有生物反应箱(10)，所述电脑主机(11)的下方连接有生物反应器(16)，所述电脑主机(11)的右侧安装有打印机(14)，所述机壳(4)的底部设置有底座(17)。
2.根据权利要求1所述的一种基于物联网节能密封式污水生物处理设备，其特征在于：所述滤网(3)可安装拆卸。
3.根据权利要求1所述的一种基于物联网节能密封式污水生物处理设备，其特征在于：所述出水口(5)和出泥口(7)均通过软管与泵机(8)相连接。
4.根据权利要求1所述的一种基于物联网节能密封式污水生物处理设备，其特征在于：所述缺氧箱(9)与格栅箱(2)之间设置有阀门，且缺氧箱(9)为密封机构。
5.根据权利要求1所述的一种基于物联网节能密封式污水生物处理设备，其特征在于：所述操作面板(12)由显示屏、操作按钮和鼠标组成。
说明书
一种基于物联网节能密封式污水生物处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种基于物联网节能密封式污水生物处理设备。
背景技术
污水处理被广泛应用于建筑、交通、餐饮和环保等领域，越来越多的走进人们的日常生活，现如今的生活中，人们对于环境的保护意识越来越强，污水生物处理是保护环境的要解决的问题之一，污水生物处理设备随之不断地完善，种类也在逐步变多，但是目前销售的污水生物处理设备还存在一系列的问题困扰着人们，比如没有采用物联网技术，无法进行自动化控制，操作不方便，数据所得准确性不强，没有设置密封式的缺氧箱，不能很好的进行缺氧作业，工作效率比较低，难以保护环境等，导致了生产需求得不到提高，无法满足使用的需求。
为了解决市面上存在的问题，目前急需改善污水生物处理设备的技术，确保污水处理的效率，保障环境不被污染，使用更加便捷。
实用新型内容
本实用新型的目的在于提供一种基于物联网节能密封式污水生物处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于物联网节能密封式污水生物处理设备，包括进料口、泵机、电脑主机、操作面板和生物发生器，所述进料口的下方连接有格栅箱，所述格栅箱的内部安装有滤网，所述格栅箱的底部固定有机壳，所述机壳的左侧设置有出水口和出泥口，所述操作面板上连接有机壳，所述操作面板的下方安装有打印出口，所述机壳的内部固定有缺氧箱，所述缺氧箱的下部设置有生物反应箱，所述泵机的右侧连接有生物反应箱，所述生物反应箱的左侧安装有调控器，所述生物反应箱的内部固定有生物发散管，所述生物发生器的左侧设置有生物反应箱，所述电脑主机的下方连接有生物反应器，所述电脑主机的右侧安装有打印机，所述机壳的底部设置有底座。
优选的，所述滤网可安装拆卸。
优选的，所述出水口和出泥口均通过软管与泵机相连接。
优选的，所述缺氧箱与格栅箱之间设置有阀门，且缺氧箱为密封机构。
优选的，所述操作面板由显示屏、操作按钮和鼠标组成。
与现有技术相比，本实用新型的有益效果是：该基于物联网节能密封式污水生物处理设备，采用的物联网技术，能够进行自动化控制，有效的解决了操作不方便、数据所得准确性不强的问题，设置有密封式的缺氧箱，能够很好的进行缺氧作业，工作效率大大提高，确保污水处理的效率，保障环境不被污染，使用更加便捷。
